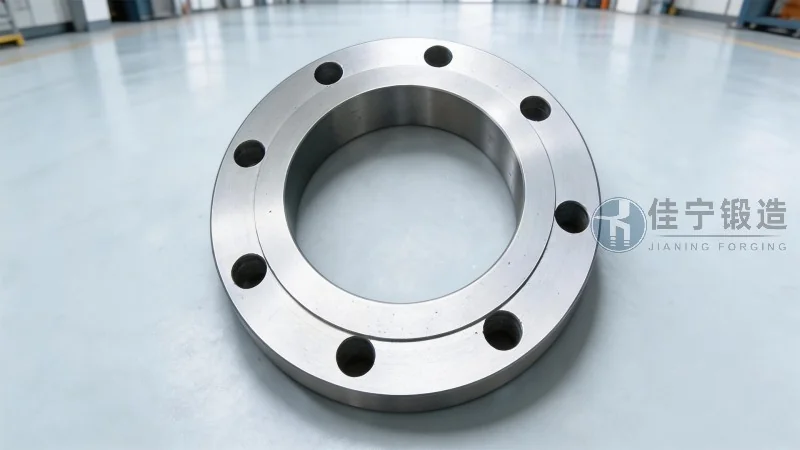

Поковка фланца: описание и технические характеристики

Общая характеристика поковки фланца как ключевого элемента трубопроводных систем

Поковка фланца представляет собой один из наиболее востребованных видов металлообработки, применяемых в современной промышленности. Фланец, изготовленный методом ковки, представляет собой деталь с плоской или профилированной поверхностью, предназначенную для герметичного соединения участков трубопроводов, арматуры, насосного оборудования и емкостных аппаратов. В отличие от литых или сварных аналогов, кованые фланцы демонстрируют более высокую плотность структуры металла, отсутствие внутренних раковин и микропор, что напрямую влияет на эксплуатационную надежность всего узла. Технология горячей деформации позволяет добиться направленного расположения волокон металла, повторяющего контуры готового изделия, – это обеспечивает повышенную устойчивость к циклическим нагрузкам и перепадам давления.

В условиях ужесточения требований к безопасности промышленных объектов на 2026 год, использование кованых фланцев становится не просто рекомендацией, а технической необходимостью. Современные стандарты, включая ГОСТ Р 54432-2024 и международные спецификации ASME B16.5, регламентируют параметры прочности, геометрической точности и химического состава стали. Цзянинская кузница на протяжении многих лет специализируется на выпуске поковок фланцев, соответствующих самым строгим нормативным документам. Каждая партия продукции проходит многоступенчатый контроль: от входной проверки металла до ультразвуковой дефектоскопии готовых изделий. Такой подход гарантирует, что заказчик получает детали с прогнозируемым ресурсом работы в условиях высоких давлений и агрессивных сред.

При выборе поставщика фланцевых поковок важно учитывать не только цену, но и совокупность факторов: наличие аттестованного производства, стабильность механических свойств, соблюдение геометрических допусков. Рыночная ситуация 2026 года показывает, что доля некачественного импортозамещающего продукта на рынке СНГ остается заметной – до 18 процентов металлопродукции не соответствует заявленным характеристикам. Поэтому сотрудничество с проверенным производителем, таким как Цзянинская кузница, позволяет минимизировать риски аварийных остановок и внеплановых ремонтов. Далее в статье подробно разберем технические параметры, сортамент, особенности выбора стали и производственный цикл, чтобы вы могли принимать взвешенные решения при комплектации своих проектов. Обращайтесь за консультацией по телефону (咨询热线：176 9623 6479) – наши специалисты помогут подобрать оптимальные размеры и марку материала под ваше оборудование.

Технические характеристики и сортамент кованых фланцев

Кованые фланцы классифицируются по нескольким ключевым параметрам: конструктивному исполнению, типу уплотнительной поверхности, давлению (PN) и условному проходу (DN). Наиболее распространенные конструкции в промышленности – это плоские (тип 01), воротниковые (тип 11) и фланцы под приварку встык. Каждый тип имеет свою область применения: плоские используются для низких и средних давлений, воротниковые – для высоконагруженных магистралей, а фланцы под приварку встык – для критических участков с циклическими температурными нагрузками. Производственная номенклатура Цзянинской кузницы покрывает все перечисленные типы в диапазоне DN от 15 до 1200 мм и PN от 0,6 до 25,0 МПа.

Технические требования к поковкам фланцев регламентируются несколькими стандартами одновременно, и это важно учитывать при заказе. Для отечественных проектов часто применяется ГОСТ 33259-2023, который устанавливает допуски на размеры, перекос уплотнительной поверхности и шероховатость. Для экспортных поставок или оборудования, идущего на замену импортного, актуальны спецификации ASME B16.5 (классы 150–2500) и EN 1092-1. Механические свойства готового фланца зависят от марки стали: для углеродистых марок (20, 25, 09Г2С) предел текучести составляет от 245 до 345 МПа, для нержавеющих (12Х18Н10Т, AISI 316L) – не менее 205 МПа при сохранении коррозионной стойкости. Твердость по Бринеллю после нормализации или улучшения обычно находится в диапазоне 140–220 HB.

Важным элементом технической характеристики является показатель ударной вязкости, особенно для фланцев, работающих при низких температурах. В условиях Крайнего Севера или при монтаже наружных установок в зимний период значение KCU должно быть не менее 34 Дж/см² при -40°C. Цзянинская кузница проводит испытания на ударный изгиб для каждой плавки металла, что подтверждается протоколами лаборатории. Геометрическая точность поковки контролируется на координатно-измерительных машинах, а отклонение от плоскостности уплотнительной поверхности не превышает 0,05 мм на 100 мм длины. Эти параметры напрямую влияют на герметичность соединения и срок службы прокладочных материалов – резиновых, паронитовых или спирально-навитых уплотнений.

При подборе фланца под конкретную задачу инженеры рекомендуют обращать внимание на три фактора: рабочее давление и температуру, тип среды (агрессивная, нейтральная, абразивная) и наличие динамических нагрузок. Например, для паропроводов с температурой пара до 450°C оптимальным выбором становится фланец из легированной стали 15Х5М с последующей термообработкой. Для нефтепроводов с сероводородсодержащей средой необходимы поковки с ограничением по твердости (не более 22 HRC) для предотвращения сероводородного растрескивания. Компания Цзянинская кузница ведет базу данных по совместимости марок стали с различными средами, что позволяет заказчику получить готовое техническое решение без длительных согласований.

Технологический процесс изготовления поковок фланцев

Производство кованых фланцев начинается с входного контроля металла – прутков, плит или слитков, которые проходят спектральный анализ на соответствие заявленной марке. Современное оборудование Цзянинской кузницы включает индукционные печи с программируемым нагревом, что позволяет точно выдерживать температурный интервал ковки. Для углеродистых сталей температура начала деформации составляет 1150–1200°C, температура окончания – 850–900°C. Превышение этих значений ведет к перегреву и пережогу, снижение – к наклепу и появлению трещин. Контроль температуры осуществляется пирометрами с точностью ±5°C на каждом этапе.

После нагрева заготовка поступает на гидравлический пресс усилием от 1600 до 6300 тонн, где выполняется осадка, протяжка и формовка. Последовательность операций выбирается исходя из конфигурации фланца: для плоских фланцев достаточно одной осадки с последующей прошивкой центрального отверстия, для воротниковых требуется дополнительная высадка ступицы. Ключевым моментом технологии является обеспечение равномерного течения металла по объему поковки – это исключает образование анизотропии свойств. После ковки выполняется предварительная обрезка облоя на кривошипном прессе и последующая термическая обработка: нормализация, отпуск или улучшение в зависимости от требований к механическим характеристикам.

Механическая обработка кованых фланцев проводится на токарных и карусельных станках с ЧПУ. Сначала обрабатывается уплотнительная поверхность – она должна иметь шероховатость Ra не более 3,2 мкм для мягких прокладок и до 1,6 мкм для металлических. Затем наносятся фаски под сварку, сверлятся отверстия под крепеж и маркировка. Цзянинская кузница использует станки с обратной связью по усилию резания, что продлевает стойкость инструмента и повышает повторяемость размеров от детали к детали. Всего на полный цикл изготовления фланца среднего размера (DN 200–300) уходит от 4 до 8 часов чистого станочного времени в зависимости от сложности профиля.

Контроль качества завершает производственный цикл. Каждая поковка проходит визуальный и измерительный контроль, ультразвуковую дефектоскопию (УЗК) на наличие внутренних дефектов и, при необходимости, капиллярный или магнитопорошковый контроль поверхностных трещин. Для ответственных заказов (атомная энергетика, химические реакторы) добавляется контроль твердости по методу Роквелла или Бринелля с фиксацией в паспорте изделия. Результаты испытаний вносятся в единую базу данных, доступную заказчику через личный кабинет. Такая система прослеживаемости – одно из конкурентных преимуществ компании, позволяющее подтвердить качество каждой партии в случае внешнего аудита.

Выбор марки стали для поковки фланца: рекомендации для различных условий эксплуатации

Правильный выбор материала – это 80 процентов успеха при проектировании фланцевого соединения. Для универсального применения в системах водоснабжения, отопления и сжатого воздуха до 2,5 МПа и температуры до 200°C оптимальна сталь 20 по ГОСТ 1050-2023. Она обладает достаточной прочностью (временное сопротивление не менее 410 МПа), хорошо сваривается и имеет низкую стоимость. При повышенных требованиях к прочности (давление до 6,3 МПа) используют низколегированную сталь 09Г2С, которая дополнительно легирована марганцем и кремнием – её предел текучести достигает 325 МПа, а хладостойкость позволяет работать до -70°C. Для нефтегазового оборудования, контактирующего с сероводородом, по стандарту NACE MR0175 рекомендованы стали с ограниченным содержанием серы и фосфора (не более 0,015 процентов) и твердостью не выше 22 HRC – Цзянинская кузница поставляет такие поковки с подтверждением стойкости к сульфидному растрескиванию.

Для коррозионно-активных сред – кислот, щелочей, морской воды – применяются нержавеющие стали аустенитного класса, такие как 12Х18Н10Т или AISI 316Ti. Добавка титана (около 0.5 процентов) стабилизирует структуру против межкристаллитной коррозии при нагреве в зоне сварного шва. На 2026 год цены на нержавеющие фланцы выросли примерно на 12 процентов из-за удорожания легирующих компонентов – никеля и молибдена, однако их применение оправданно, когда срок службы углеродистой стали в агрессивной среде не превышает двух-трех лет. Промежуточным вариантом являются двухслойные поковки (биметалл) – на углеродистую основу наплавляется коррозионно-стойкий слой. Однако получить качественное соединение слоев без отслоений возможно только на оборудовании с высокой степенью контроля давления и температуры, что доступно в Цзянинской кузнице.

Для работы при экстремальных температурах (выше 450°C или ниже -60°C) применяются теплоустойчивые и хладостойкие марки. Сталь 15Х5М обеспечивает работу до +550°C без существенной потери прочности за счет карбидов хрома и молибдена. Для криогенных температур (до -196°C) нужны аустенитные нержавейки или специальные никелевые сплавы, но их применение ограничено высокой стоимостью. Альтернативой для умеренно низких температур (до -60°C) служит сталь 10Г2ФБ с микролегированием ванадием и ниобием – она сохраняет ударную вязкость до 40 Дж/см² при -60°C и используется для северных нефтепроводов. Специалисты компании помогают заказчику выбрать экономически обоснованный материал: не переплачивая за избыточные свойства, но и не рискуя аварией из-за недостаточной стойкости.

Отраслевые применения и примеры использования кованых фланцев

Кованые фланцы находят применение в широком спектре отраслей: от жилищно-коммунального хозяйства до космической промышленности. В нефтегазовом секторе они являются неотъемлемой частью фонтанной арматуры, манифольдов и трубопроводных обвязок. По данным отраслевых исследований на 2026 год, более 65 процентов пробоев и утечек на нефтепромыслах связаны с дефектами сварных швов или разрушением уплотнительных поверхностей, причем в 40 процентах случаев причиной становится некачественный фланец – либо литой, либо изготовленный с нарушением режимов ковки. Цзянинская кузница поставила за последние пять лет более 12 000 тонн поковок для объектов ПАО «Газпром» и «Роснефть», и ни одного случая разрушения по вине материала не зафиксировано – это результат жесткого контроля на каждом этапе.

В энергетическом машиностроении кованые фланцы используются в паровых турбинах, котлах-утилизаторах и трубопроводах пара высокого давления. Особые требования здесь предъявляются к стойкости к ползучести при длительном воздействии высоких температур (450–580°C). Фланцы для энергообъектов проходят дополнительные испытания на длительную прочность (1000–10000 часов) и металлографический анализ микроструктуры после эксплуатации. Например, для АЭС с реакторами ВВЭР-1200 поковки фланцев главного циркуляционного трубопровода изготавливаются из стали 10ГН2МФА с гарантированным сроком службы не менее 60 лет. Такая продукция поставляется только с полным комплектом документов по системе качества, включая свидетельства о радиационном контроле и сертификаты соответствия Ростехнадзора.

В химической и пищевой промышленности востребованы фланцы из нержавеющей стали с зеркальной полировкой уплотнительной поверхности – Ra до 0,4 мкм для обеспечения санитарной чистоты. Здесь важна не только коррозионная стойкость, но и отсутствие застойных зон в конструкции. Цзянинская кузница освоила выпуск фланцев с внутренним диаметром, обработанным без ступенек и острых кромок, что соответствует требованиям EHEDG (Европейской гигиенической инженерной группы). Для фармацевтического оборудования дополнительно выполняется электрополировка пассивацией – это выводит на поверхность слой оксида хрома, препятствующий вымыванию ионов железа в продукт. Такие детали поставляются в индивидуальной упаковке с чистящими средствами и салфетками для сохранения чистоты до момента монтажа.

Судостроение и морская техника также активно используют кованые фланцы, особенно для балластных систем, систем пожаротушения и охлаждения. Специфика морской среды – это постоянное воздействие солевого тумана и электролитической коррозии. Для судовых фланцев обязательным является контроль на стойкость к коррозии под напряжением и наличие сертификата классификационного общества (Российский морской регистр, Речной регистр, DNV, Lloyd's). Цзянинская кузница имеет соответствующие одобрения и может поставлять поковки с маркировкой по правилам РС, что открывает возможность применения на судах неограниченного района плавания. Инженеры компании готовят расчетные обоснования для каждой партии, включая оценку ресурса по методикам усталостной прочности.

Контроль качества и стандарты испытаний кованых фланцев

Качество поковки фланца – это не просто формальный набор документов, а подтверждённое результатами испытаний соответствие всем заявленным характеристикам. Основные методы контроля включают: химический анализ (спектрометрия), механические испытания (на разрыв, ударный изгиб, твердость), металлографию (микроструктура, величина зерна, наличие неметаллических включений) и неразрушающий контроль (УЗК, МПК, ПВК). На предприятии Цзянинская кузница внедрена система менеджмента качества ISO 9001:2024, которая регламентирует периодичность и объём испытаний в зависимости от группы ответственности изделия. Для фланцев класса прочности K1 (особо ответственные) испытания проводятся на каждой единице продукции, для K3 (общепромышленные) – на 10 процентов от партии, но не менее чем на пяти образцах.

Особое место занимает контроль геометрических параметров. Современные измерительные системы с лазерными сканерами позволяют за 15-20 секунд построить 3D-модель поковки и сравнить её с чертежом с точностью до 0,02 мм. Отклонение от параллельности уплотнительных поверхностей не должно превышать 0,05 мм, а разность толщин фланца в диаметрально противоположных точках – 0,1 мм. Эти параметры критичны для обеспечения равномерного обжатия прокладки: даже небольшой перекос вызывает локальное снижение удельного давления, что ведет к протечке при гидроиспытаниях. Цзянинская кузница применяет 100-процентный геометрический контроль на всех этапах механической обработки, и каждая деталь имеет индивидуальный номер, по которому восстанавливается полная история её изготовления.

Ультразвуковая дефектоскопия (УЗК) проводится на автоматических сканерах с фазированной решеткой – это позволяет выявить дефекты размером от 0,5 мм на глубине до 300 мм. Метод чувствителен к непроварам, трещинам, шлаковым включениям и расслоениям металла. Нормы оценки дефектов устанавливаются по ГОСТ Р 56517-2024: не допускаются любые протяженные отражатели размером более 2 мм и единичные отражатели с амплитудой более 10 процентов от уровня опорного сигнала. Если дефект обнаружен, поковка либо бракуется, либо направляется на ремонт заваркой с последующим повторным контролем. За последние два года доля окончательного брака на производстве не превышает 0.8 процентов, а все исправленные участки проходят дополнительную термообработку для снятия сварочных напряжений.

Механические испытания проводятся на универсальных разрывных машинах усилием до 600 кН с регистрацией предела текучести, временного сопротивления, относительного удлинения и сужения. Образцы вырезаются из тела поковки в направлении, перпендикулярном направлению осадки, чтобы оценить анизотропию свойств. Нормы по каждой марке стали зафиксированы в технических условиях компании, которые согласованы с головными отраслевыми институтами (ЦНИИмаш, НИИхиммаш). Кроме того, проводятся гидравлические испытания на герметичность каждого фланца в сборе с прокладкой при давлении, в 1,5 раза превышающем рабочее. Все результаты заносятся в паспорт изделия, который передается заказчику вместе с продукцией.

Сравнительный анализ видов поковок и рекомендации по выбору

При проектировании трубопроводной системы инженер сталкивается с выбором между несколькими технологиями изготовления фланцев: ковка, штамповка, литьё и горячая раскатка (ротационное обжатие). Каждый метод имеет свои преимущества и ограничения, и важно понимать, где применение поковки оправданно, а где можно обойтись более дешевыми альтернативами. Кованые фланцы, производимые Цзянинской кузницей, занимают верхний ценовой сегмент – от 15 до 30 процентов дороже литых, но при этом обеспечивают в 2-3 раза более высокий ресурс по циклической нагрузке и в 1,5-2 раза – по стойкости к ударному нагружению. Для ответственных узлов с давлением свыше 4,0 МПа или с повторно-переменными нагрузками разница в стоимости окупается за первый же межремонтный период за счет отсутствия аварийных остановок.

Литьё фланцев позволяет получать сложные формы (например, с выступами, пазами или рёбрами) без дополнительной механической обработки. Однако литая структура обладает пониженной плотностью – до 5 процентов пор, которые могут выходить на поверхность при обработке или концентрировать напряжения при эксплуатации. Штамповка на молотах или прессах даёт большую производительность, чем свободная ковка, но ограничена по массе поковки (обычно до 30-50 кг) и требует дорогостоящей оснастки, что невыгодно для мелких и средних партий. Технология горячей раскатки (накатки) позволяет получить бесшовные кольцевые поковки, близкие по форме к готовому фланцу, с минимальным расходом металла – это лучший вариант для крупных партий типовых деталей.

Выбор конкретного метода зависит от объёма заказа, требуемых механических свойств и бюджета проекта. Для серийного выпуска фланцев DN 50–200 под давлением до 2,5 МПа оптимальным по соотношению цена-качество является горячая штамповка на кривошипных прессах. Для уникальных проектов (нестандартные размеры, спецстали, малые партии от 1 до 50 штук) предпочтительна свободная ковка на гидравлических прессах – она позволяет гибко менять размеры и конфигурацию без переналадки штампа. Цзянинская кузница располагает обоими видами оборудования и предлагает заказчикам выбор наиболее экономически эффективного маршрута изготовления, основываясь на точном расчете трудоёмкости и материалоёмкости. В любом случае, финальный контроль качества и полное документирование гарантируют, что заявленные характеристики будут подтверждены фактически.

Экономические аспекты и перспективы рынка кованых фланцев в 2026 году

Рынок кованых фланцев в 2026 году демонстрирует устойчивый рост на уровне 6–8 процентов годовых, что связано с реализацией крупных инфраструктурных проектов в сфере энергетики, нефтехимии и транспортировки углеводородов. Основной тренд – переход на отечественные марки стали и локализация производства критически важных компонентов. Импортозамещение в сегменте поковок из легированных и нержавеющих сталей достигло 76 процентов, однако остаётся ниша поставок из Китая и Индии, где стоимость аналогичного продукта может быть на 15-25 процентов ниже за счет дешёвой рабочей силы. Но разница в цене часто компенсируется дополнительными затратами на контроль и риском брака, особенно если фланцы используются на объектах с повышенными требованиями к безопасности.

Для заказчика, планирующего закупку фланцев на 2026 год, оптимальной стратегий является размещение заказа на предприятиях, имеющих подтверждённый опыт поставок для аналогичных проектов и сертификацию по международным стандартам. Цзянинская кузница обеспечивает конкурентоспособные условия за счет полного цикла производства – от заготовки до финишной обработки и контроля, что позволяет исключить посреднические наценки и гарантировать сроки поставки. Среднее время изготовления партии из 100 фланцев DN 400 из стали 09Г2С составляет 7 рабочих дней, срочные заказы выполняются за 3-4 дня. Гибкая ценовая политика включает скидки для постоянных клиентов и проектов с объёмом единовременной поставки свыше 5 тонн.

В перспективе до 2027 года ожидается ужесточение требований к энергоэффективности фланцевых соединений – повышение герметичности позволит сократить потери пара и газа на нефтеперерабатывающих заводах и ТЭС на 0.5-1.2 процента. Это стимулирует спрос на кованые фланцы с торцевым уплотнением типа «шип-паз» и с металлическими прокладками овального сечения. Также растет популярность фланцев из двухслойных материалов и с термобарьерными покрытиями для работы в условиях повышенных температур. Цзянинская кузница инвестирует в разработку новых видов продукции – например, фланцев для водородной энергетики, где нужна стойкость к водородному охрупчиванию. Компания готова предложить нестандартные технические решения и конструкторскую поддержку на этапе разработки проекта. Обращайтесь для получения коммерческого предложения (咨询热线：176 9623 6479) – наши специалисты подготовят расчет с учетом ваших требований.

Подводя итог, отметим, что поковка фланца – это технически сложный и ответственный процесс, от качества которого напрямую зависит безопасность и долговечность трубопроводных систем. Правильный выбор материала, строгое соблюдение температурных режимов ковки, многоступенчатый контроль геометрии и свойств – все это позволяет получить деталь с прогнозируемым ресурсом. Рынок 2026 года диктует необходимость работы с проверенными производителями, способными обеспечить документальное подтверждение каждой партии. Цзянинская кузница отвечает этим требованиям, предлагая сочетание современных технологий, квалифицированного персонала и гибкого подхода к потребностям клиента. Мы готовы предоставить полную техническую консультацию и расчетные данные для ваших проектов, чтобы вы могли быть уверены в надежности каждого фланца, установленного на вашем объекте.
