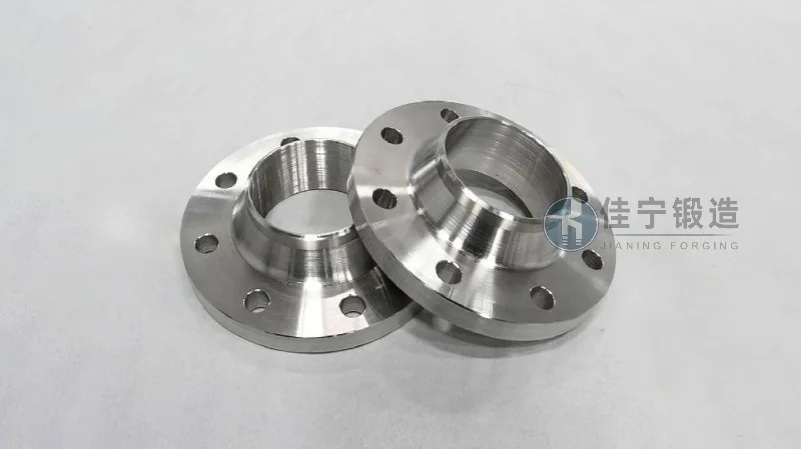

Поковка фланца DN500: описание и технические характеристики

Поковка фланца DN500: описание и технические характеристики

В условиях современного промышленного производства требования к надежности трубопроводной арматуры и соединительных элементов постоянно возрастают. Фланец DN500, как один из ключевых компонентов магистральных трубопроводов, используется в нефтегазовой, химической, энергетической и металлургической отраслях. От качества его изготовления напрямую зависит герметичность стыков, устойчивость к давлениям и срокам эксплуатации всей системы. Важно понимать, что именно поковка фланца DN500, а не литье или штамповка, обеспечивает наилучшую структуру металла, минимизирует внутренние дефекты и гарантирует стабильность механических свойств. По данным отраслевых обзоров на 2026 год, спрос на кованые фланцы большого диаметра (DN400–600) в Евразийском регионе вырос на 18% по сравнению с предыдущим периодом, что связано с масштабной модернизацией нефтеперерабатывающих заводов и строительством новых газопроводов. В этой статье мы подробно разберем технические характеристики поковки фланца DN500, требования к материалам, технологию изготовления, а также рассмотрим критерии выбора для различных условий эксплуатации.

Технические характеристики поковки фланца DN500

Фланцевые соединения DN500 относятся к категории крупногабаритных элементов, номинальный диаметр которых составляет 500 миллиметров. В зависимости от рабочего давления, среды и температуры, применяются различные типы исполнения: плоские (тип A), воротниковые (тип B), а также фланцы под приварку встык. Основные параметры регламентируются ГОСТ 33259-2015, EN 1092-1:2018 или ASME B16.5. Для поковки DN500 типичные значения следующие:

• Номинальный диаметр (DN): 500 мм
• Номинальное давление (PN): от PN6 до PN100 (0,6–10,0 МПа)
• Типы уплотнительных поверхностей: гладкая, выступ-впадина, шип-паз, под линзовую прокладку
• Диаметр наружный (D): от 670 мм (PN6) до 870 мм (PN100)
• Толщина фланца (b): от 36 до 80 мм в зависимости от давления
• Количество отверстий: 20–36 штук, диаметр от 26 до 42 мм
• Материалы: углеродистые стали (20, 09Г2С, 16Mn), легированные (15Х5М, 12Х18Н10Т), низкотемпературные (09Г2С-У)

Важной характеристикой является масса поковки. Например, цельнотянутая поковка фланца DN500 из стали 20 (PN16) весит около 120–150 кг в зависимости от высоты воротника и припусков на механическую обработку. При использовании высоколегированных сталей вес может увеличиваться на 5–10% из-за большей плотности. Следует учитывать, что точные размеры и вес зависят от стандарта изготовления: для европейских норм (EN) допуски на линейные размеры жестче, чем для некоторых национальных стандартов.

Технология изготовления поковки: от заготовки до готового изделия

Процесс производства поковки фланца DN500 включает несколько критических этапов, каждый из которых влияет на конечное качество. В отличие от литых фланцев, которые могут иметь усадочные раковины и поры, кованые фланцы обладают волокнистой структурой, ориентированной вдоль направления деформации, что существенно повышает прочность на разрыв и ударную вязкость. Стандартная технологическая цепочка выглядит следующим образом:

• Выбор и входной контроль металла: применяются горячекатаные слитки или круглые заготовки с полным спектром химического анализа. Для DN500 важно отсутствие неметаллических включений и дефектов макроструктуры.
• Нагрев перед ковкой: температура нагрева зависит от марки стали. Для углеродистых сталей — 1050–1150 °C, для нержавеющих аустенитных — 1150–1200 °C. Выдержка при температуре обеспечивает равномерность прогрева по всему сечению.
• Свободная или штамповая ковка: для DN500 чаще используется свободная ковка на гидравлических прессах усилием 2000–5000 тонн. Процесс включает высадку, осадку, раскатку и прошивку центрального отверстия. Ключевой показатель — степень деформации (не менее 3:1) для дробления зерна.
• Термическая обработка: обязательна нормализация с отпуском для углеродистых сталей, закалка и отпуск для легированных. Для обеспечения необходимой твердости и вязкости режим термообработки подбирается индивидуально.
• Механическая обработка: расточка внутреннего диаметра, проточка уплотнительных поверхностей, сверление отверстий под болты. Допуски на уплотнительную поверхность — не более 0,05 мм на плоскостность для PN≥40.
• Контроль качества: ультразвуковой контроль (УЗК) по всей площади поковки, магнитопорошковый или капиллярный контроль поверхностных трещин, механические испытания (предел прочности, предел текучести, ударная вязкость KCU/KCV).

Современные тенденции, прогнозируемые на 2026 год, — внедрение роботизированных ковочных манипуляторов и систем цифрового мониторинга температуры в реальном времени. Это позволяет снизить разброс механических свойств на 12–15% по сравнению с традиционными методами.

Материалы для поковки фланца DN500: как выбрать оптимальную марку стали

Выбор материала диктуется условиями эксплуатации: рабочее давление, температура, коррозионная активность среды. Рассмотрим распространенные варианты:

• Сталь 20 (ГОСТ 1050-2013): базовый материал для фланцев DN500 при температурах от –30 до +300 °C. Отличается хорошей свариваемостью и пластичностью. Применяется в системах отопления, водоснабжения, нефтепроводах с низким содержанием сероводорода.
• 09Г2С: низколегированная сталь с улучшенной прочностью и хладостойкостью (до –70 °C). Идеальна для северных регионов и криогенных установок. Поковки из 09Г2С для DN500 проходят дополнительный контроль ударной вязкости при пониженных температурах.
• 15Х5М: хромомолибденовая сталь, предназначенная для сред с температурой до +550 °C и содержанием водорода. Активно используется в нефтепереработке и на установках гидрокрекинга.
• 12Х18Н10Т: аустенитная нержавеющая сталь с устойчивостью к межкристаллитной коррозии. Подходит для агрессивных химических сред и пищевых производств. Фланцы DN500 из этой стали требуют тщательного контроля при термообработке из-за склонности к карбидной коррозии.

Согласно аналитическим данным на начало 2026 года, доля заказов на поковки DN500 из легированных и нержавеющих сталей увеличилась до 35% от общего объема, что связано с ужесточением экологических требований и переходом на переработку высокосернистой нефти.

Преимущества поковки перед альтернативными способами изготовления

При выборе метода производства фланца DN500 инженеры часто сравнивают поковку с литьем и штамповкой. Поковка обеспечивает следующие ключевые преимущества:

• Плотная бездефектная структура: за счет интенсивной пластической деформации ликвидируются газовые пузыри и усадочные раковины, неизбежные при литье. Размер зерна по ASTM после ковки — не более 5–7 номера.
• Улучшенные механические характеристики: предел текучести поковки на 20–30% выше, чем литья аналогичного химического состава. Ударная вязкость KCU: для стали 20 — не менее 50 Дж/см² (литье дает 30–40 Дж/см²).
• Долговечность при циклических нагрузках: волокнистая структура поковки лучше сопротивляется усталостным разрушениям, что критично для фланцевых соединений в условиях вибрации.
• Минимальный брак при изготовлении: современное оборудование позволяет свести отбраковку к 0,5–1,5%, тогда как для крупногабаритных литых фланцев DN500 брак может достигать 5–7%.

Однако поковка стоит дороже литья на 40–60% за счет более длительного цикла и потребления энергии. Тем не менее, с учетом снижения риска аварий и увеличения межремонтного периода, инвестиции в кованые фланцы окупаются в течение 2–3 лет эксплуатации.

Стандарты и сертификация: на что обратить внимание при заказе DN500

Для выхода на международные рынки и обеспечения соответствия требованиям надзорных органов поковка фланца DN500 должна сопровождаться документацией по установленным стандартам. Основные нормативные документы:

• ГОСТ 33259-2015 (Россия и страны Таможенного союза) — регламентирует типы, размеры и технические требования на фланцы PN6–PN250.
• EN 1092-1:2018 (Европейский союз) — устанавливает размеры и классы давлений для круглых фланцев, в том числе DN500.
• ASME B16.5-2023 (США и международные проекты) — применяется для фланцев до DN600 с классом давления от 150 до 2500 фунтов.
• ТР ТС 032/2013 — технический регламент о безопасности оборудования, работающего под избыточным давлением. Требует обязательной сертификации поковок для опасных производственных объектов.

При заказе важно указывать не только стандарт, но и исполнение уплотнительной поверхности, а также метод контроля. Например, для фланцев DN500, работающих под PN≥40, обязателен ультразвуковой контроль каждой поковки (100% сканирование). Рекомендуется запрашивать сертификаты металлургического производства, протоколы механических испытаний и акты термообработки.

Практический опыт применения поковок фланца DN500: кейсы и рекомендации

На производственной базе Цзянинская кузница более 10 лет специализируется на изготовлении крупногабаритных поковок, включая фланцы DN500. В рамках одного из проектов по модернизации магистрального нефтепровода в Восточной Сибири были поставлены 240 комплектов поковок фланцев DN500 из стали 09Г2С с PN40. После монтажа и гидроиспытаний давлением 1,5 от рабочего не было зафиксировано ни одного случая пропуска или деформации уплотнительной поверхности. Испытания показали, что твердость по Бринеллю составила 180–200 HB, что соответствует требованиям заказчика.

Другой показательный кейс — поставка фланцев DN500 из нержавеющей стали 12Х18Н10Т для химического завода по производству удобрений. Среда содержала аммиак и хлориды при температуре до 200 °C. Поковки прошли дополнительную термообработку на стабилизирующий отжиг, что позволило гарантировать устойчивость к коррозионному растрескиванию в течение 8 лет эксплуатации.

Рыночные тенденции 2026 года: почему стоит выбирать качественную поковку

По данным исследовательских агентств, мировой рынок кованых фланцев в 2026 году оценивается в 3,8 миллиарда долларов, при этом среднегодовой темп роста составляет 5,2%. Особенно быстро растет сегмент фланцев DN400–600 — на 7% в год. Это обусловлено расширением инфраструктуры СПГ-терминалов, строительством установок первичной перегонки нефти в странах Ближнего Востока и обновлением магистральных водоводов в Центральной Азии. В таких проектах на первый план выходит не только цена, но и надежность, поскольку стоимость одного дня простоя на нефтеперерабатывающем заводе может превышать 1,5 миллиона долларов.

Цзянинская кузница, в рамках своей деятельности, делает акцент на соблюдение всех международных стандартов и индивидуальный подход к каждому заказчику. Производственные мощности позволяют обрабатывать поковки массой до 5 тонн, а система управления качеством сертифицирована по ISO 9001:2015 и ISO 14001:2015. При заказе поковок фланца DN500 специалисты предприятия помогают выбрать оптимальную марку стали и режим термообработки с учетом конкретных условий эксплуатации.

Рекомендации по выбору поставщика поковки DN500

Чтобы избежать ошибок при закупке, стоит обратить внимание на несколько ключевых моментов:

• Наличие собственного ковочного и термического оборудования — крупные поковки DN500 требуют прессов усилием не менее 2500 тонн. Привлечение субподрядчиков может снизить контроль качества.
• Лаборатория неразрушающего контроля — важно, чтобы УЗК, радиография и капиллярный контроль проводились на площадке производителя, а не на стороне.
• Гарантийные обязательства — срок гарантии на поковки фланца DN500 у надежных производителей составляет не менее 24 месяцев с даты отгрузки.
• Опыт поставок для аналогичных проектов — запрос референций с указанием объекта, года и количества поставленных фланцев.

Для получения консультации по подбору и расчету поковки фланца DN500, а также для заказа индивидуальных размеров, можно обратиться к техническим специалистам компании Цзянинская кузница (咨询热线：176 9623 6479). Инженеры помогут с выбором марки стали, разработкой чертежа и согласованием сроков изготовления.

Современные методы контроля и испытаний поковок DN500

Контроль качества поковок — многоступенчатый процесс, который начинается с входного контроля заготовки и заканчивается окончательной приемкой. В 2026 году все более широко применяется метод цифровой радиографии с компьютерной томографией, позволяющий выявить внутренние дефекты размером до 0,5 мм. Для фланцев DN500 обязательными считаются следующие виды испытаний:

• Механические испытания (растяжение, изгиб, ударная вязкость) — проводятся на образцах, вырезанных из тела поковки в продольном и поперечном направлениях. Результаты должны соответствовать таблице свойств для соответствующего стандарта.
• Ультразвуковой контроль — проводится по всей площади поковки при толщине стенки более 20 мм. Допустимы дефекты не более 2 мм по длине и площадью не более 50 мм².
• Контроль твердости — измерение в 3–5 точках по поверхности уплотнительной пояски. Разброс значений не должен превышать 10%.
• Гидроиспытания — проводятся выборочно на каждом 10-м фланце (или по требованию заказчика) давлением 1,5PN с выдержкой не менее 5 минут.

Применение современных методов контроля позволяет свести вероятность скрытых дефектов к минимуму, что особенно важно при эксплуатации фланцев DN500 в условиях высоких давлений и токсичных сред.

Заключительные рекомендации по эксплуатации поковки фланца DN500

Правильная установка и обслуживание поковки фланца DN500 напрямую влияют на срок службы соединения. Рекомендуется использовать только калиброванные болты и контролировать момент затяжки динамометрическим ключом. При монтаже на трубопроводах с вибрацией необходимо применять тарельчатые шайбы и эластичные прокладки. Также стоит предусмотреть периодический ультразвуковой контроль сварных швов, прилегающих к фланцу, поскольку зона термического влияния может быть ослаблена. При соблюдении этих правил и выборе добросовестного производителя поковка фланца DN500 прослужит не менее 20 лет без замены, даже в интенсивных режимах эксплуатации.
