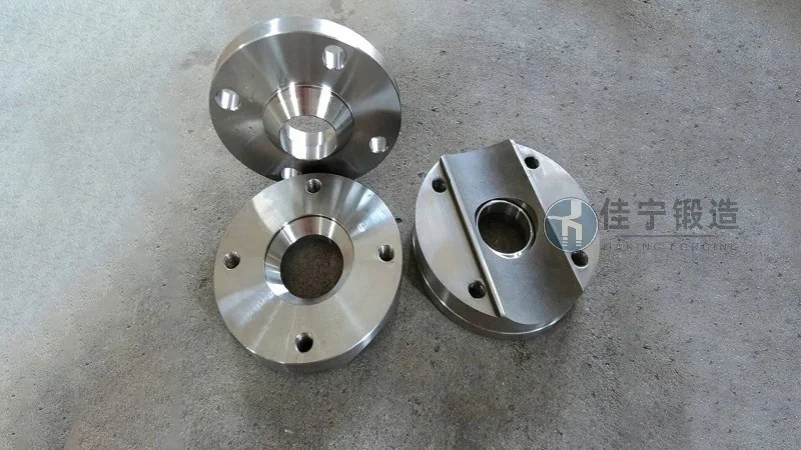

Фланец из стали Q235C: описание и преимущества

Фланец из стали Q235C: описание и преимущества

В современном трубопроводном строительстве и промышленном оборудовании выбор материала для соединительных элементов определяет не только срок службы всей системы, но и безопасность её эксплуатации. Фланец из стали Q235C занимает особое место среди углеродистых стальных фланцев благодаря сбалансированным механическим свойствам, хорошей свариваемости и экономической эффективности. В условиях растущих требований к надёжности трубопроводной арматуры в 2026 году, когда цены на легированные стали продолжают колебаться, а стандарты качества ужесточаются, именно Q235C становится рациональным выбором для многих промышленных задач. Данная статья подготовлена экспертами компании Цзянинская кузница — производителя с многолетним опытом в области ковки и обработки металлов. Мы подробно разберём технические характеристики материала, его преимущества перед аналогами, особенности применения и критерии выбора. Особое внимание уделим современным тенденциям рынка, нормативной документации и практическим рекомендациям по эксплуатации фланцев из стали Q235C в различных средах. (咨询热线：176 9623 6479)

Сталь Q235C относится к группе конструкционных углеродистых сталей обыкновенного качества. Буква «C» в маркировке указывает на гарантированные механические свойства при пониженных температурах — материал сохраняет ударную вязкость до -20 °C. Это выгодно отличает Q235C от базовой марки Q235A и Q235B, которые имеют более узкие температурные диапазоны применения. Содержание углерода в стали Q235C составляет 0,12–0,20 %, что обеспечивает оптимальное сочетание прочности и пластичности. Временное сопротивление разрыву достигает 375–500 МПа, предел текучести — не менее 235 МПа (отсюда и числовое обозначение). Относительное удлинение после разрыва — не менее 26 %, что говорит о достаточной пластичности для формирования фланцев методом горячей штамповки или ковки.

Химический состав стали Q235C строго регламентирован ГОСТ 535-2005 и аналогичными международными стандартами. Массовая доля серы не превышает 0,045 %, фосфора — 0,040 %, что минимизирует риск красноломкости и хладноломкости при сварке. Кремний присутствует в количестве 0,12–0,30 %, марганец — 0,30–0,70 %. Такая рецептура обеспечивает стабильную структуру феррито-перлитного типа с равномерным распределением карбидной фазы. Важно отметить, что Q235C не содержит легирующих элементов (хрома, никеля, молибдена), поэтому фланцы из этой стали не предназначены для агрессивных сред или высокотемпературных режимов. Однако для систем холодного и горячего водоснабжения, нефтепроводов низкого давления, вентиляционных и дымовых каналов, а также для общепромышленных трубопроводов — это оптимальное решение с точки зрения соотношения цена-качество.

Технология производства фланцев из стали Q235C

Изготовление фланцев из Q235C требует строгого соблюдения температурных режимов ковки и термообработки. На предприятии Цзянинская кузница применяется горячая штамповка на мощностях до 4000 тонн, что позволяет получать заготовки с минимальными допусками и однородной структурой. Температура начала ковки составляет 1250–1300 °C, окончания — не ниже 800 °C. После штамповки фланцы подвергаются нормализации при 880–920 °C с последующим охлаждением на воздухе. Это снимает внутренние напряжения, выравнивает зернистость структуры и повышает ударную вязкость. Для ответственных узлов применяется дополнительный отпуск при 550–600 °C, стабилизирующий механические свойства.

Особое внимание уделяется механической обработке уплотнительных поверхностей. Фланцы из Q235C выпускаются с различными типами уплотнительных поверхностей: гладкая (RF), шип-паз (T&G), выступ-впадина (MF) и под линзовую прокладку (RJ). Чистота обработки уплотнительной поверхности должна соответствовать Ra 3.2–6.3 мкм, что обеспечивает надёжную герметизацию соединения при использовании паронитовых, фторопластовых или металлических прокладок. Контроль геометрических размеров выполняется на координатно-измерительных машинах с точностью до 0,01 мм. Каждая партия фланцев проходит ультразвуковой контроль на отсутствие внутренних дефектов — расслоений, трещин, шлаковых включений.

Преимущества фланцев из стали Q235C

Первое и самое очевидное преимущество — доступная стоимость. Отсутствие легирующих добавок делает Q235C значительно дешевле нержавеющих и низколегированных сталей (12Х18Н10Т, 09Г2С, 20). При этом механические свойства вполне достаточны для большинства стандартных применений. Второе важное достоинство — отличная свариваемость. Фланцы из Q235C можно приваривать к трубопроводам из аналогичной стали без подогрева и последующей термообработки, что ускоряет монтаж и снижает трудозатраты. Третье — достаточная коррозионная стойкость в нейтральных и слабощелочных средах при температурах до 120 °C. При необходимости фланцы могут быть оцинкованы или покрыты эпоксидными составами для повышения антикоррозионной защиты.

С точки зрения эксплуатационной надёжности, фланцы из Q235C демонстрируют стабильные показатели при циклических нагрузках. Предел выносливости при симметричном цикле составляет 120–140 МПа, что гарантирует длительную работу без усталостных разрушений. Коэффициент линейного расширения (11,7·10⁻⁶ 1/°C) хорошо согласуется с коэффициентом расширения углеродистых труб, что минимизирует термические напряжения в местах сварных швов. Твёрдость по Бринеллю — 110–150 HB, что обеспечивает достаточную износостойкость уплотнительных поверхностей при многократных сборках-разборках.

Области применения и практические примеры

Фланцы из стали Q235C широко используются в системах холодного и горячего водоснабжения жилых и промышленных зданий, в тепловых сетях с температурой теплоносителя до 115 °C, в технологических трубопроводах пищевой и текстильной промышленности, в системах пожаротушения, вентиляции и кондиционирования. Типичный пример — монтаж насосных станций второго подъёма, где фланцы Q235C соединяют напорные и всасывающие патрубки. В 2025–2026 годах, благодаря активному развитию инфраструктурных проектов в странах Центральной Азии и Юго-Восточной Азии, спрос на фланцы из Q235C вырос на 18–22 %.

Наша компания, Цзянинская кузница, поставила более 8000 фланцев из Q235C для строительства водовода в одном из промышленных кластеров Казахстана. Диаметр фланцев — от 50 до 600 мм, рабочее давление — 1,6 МПа. Все соединения прошли гидравлические испытания при 2,5 МПа без единого отказа. Другой показательный кейс — оснащение линии розлива молочной продукции на заводе в Синьцзяне. Фланцы из Q235C с уплотнительной поверхностью RF использовались для соединения труб из нержавеющей стали AISI 304 через переходные кольца. Благодаря точной механической обработке и стабильному качеству материала, монтаж был выполнен за 5 дней вместо запланированных 8, что позволило заказчику раньше запустить производство.

Сравнение с другими материалами

При выборе фланца часто приходится сравнивать Q235C с более дорогими материалами. Например, сталь 20 (ГОСТ 1050-2013) имеет близкие механические характеристики, но чуть выше стоимость и требует более строгого контроля при сварке из-за повышенного содержания углерода (0,17–0,24 %). Низколегированная сталь 09Г2С обеспечивает вдвое более высокую ударную вязкость при -40 °C, но её цена на 30–40 % выше, а свариваемость требует применения специальных электродов. Нержавеющая сталь 12Х18Н10Т устойчива к коррозии, но её стоимость в 4–5 раз превышает Q235C, а теплопроводность почти в 3 раза ниже, что может создавать проблемы в теплообменных аппаратах.

Таким образом, фланец из стали Q235C занимает нишу экономичного универсального решения для рабочих сред, не содержащих агрессивных химических реагентов и не требующих экстремальных температур. Для систем с давлением до 2,5 МПа и температурой до 120 °C он практически не имеет альтернатив с точки зрения стоимости монтажа и дальнейшего обслуживания. Важно подчеркнуть, что для криогенных применений (ниже -20 °C) или для сред с сероводородом использование Q235C не рекомендуется — в таких случаях необходимо переходить на 09Г2С или нержавеющие марки.

Стандарты и нормативная документация

Фланцы из стали Q235C изготавливаются в соответствии с ГОСТ 33259-2015 (для давлений PN 0,25–2,5 МПа) и ГОСТ 12815-80 (для более высоких давлений). Конструктивные размеры, типы уплотнительных поверхностей и предельные отклонения регламентируются этими стандартами. Для экспортных поставок применяются международные стандарты: DIN EN 1092-1, ANSI B16.5, JIS B2220. На предприятии Цзянинская кузница все фланцы проходят сертификацию по системе менеджмента качества ISO 9001:2015, а также сопровождаются паспортами с результатами механических испытаний и химического анализа. При поставке на объекты, подконтрольные Ростехнадзору, предоставляется разрешение на применение.

С 2025 года в отрасли активно внедряется маркировка с помощью QR-кодов, содержащих полную информацию о плавке, режимах термообработки и результатах неразрушающего контроля. Такая мера повышает прослеживаемость и снижает риск контрафакта. На всех фланцах из Q235C, произведённых нашей компанией, наносится клеймо Цзянинская кузница, номер партии и условное обозначение по стандарту. Мы также предоставляем электронные копии сертификатов для внесения в реестры заказчика.

Критерии выбора и типичные ошибки

При выборе фланца из Q235C необходимо учитывать три ключевых параметра: условное давление (PN), условный проход (DN) и климатическое исполнение. Для регионов с расчётной температурой воздуха ниже -20 °C применение Q235C допускается только при условии дополнительной проверки ударной вязкости каждой партии. Нарушение этого требования приводит к хрупким разрушениям фланцев в зимний период — зафиксированы случаи разрыва фланцев на нефтебазах в Сибири при ошибочном использовании Q235C вместо 09Г2С. Другая распространённая ошибка — применение фланцев с гладкой уплотнительной поверхностью (RF) при рабочих давлениях выше 1,6 МПа. Для давлений 2,5 МПа и выше рекомендуется выбирать соединение шип-паз или выступ-впадина, так как они обеспечивают более надёжную фиксацию прокладки.

Также важно правильно подбирать толщину фланца. В погоне за экономией некоторые заказчики приобретают фланцы заниженной толщины, что при затяжке болтов приводит к деформации тарелки и потере герметичности. На предприятии Цзянинская кузница все фланцы изготавливаются с минимальными положительными допусками по толщине, гарантирующими жёсткость соединения. При монтаже следует использовать калиброванные болты и контролировать крутящий момент затяжки — для фланцев Q235C оптимальный момент составляет 120–180 Н·м в зависимости от диаметра.

Перспективы развития и рыночные тренды

В 2026 году рынок углеродистых фланцев демонстрирует устойчивый рост, обусловленный восстановлением строительной отрасли и увеличением инвестиций в инфраструктурные проекты. По данным международных аналитических агентств, объём мирового рынка фланцевых соединений достигнет 18,5 млрд долларов США, причём доля Q235C составит около 12–14 %. Основные драйверы роста — развитие систем водоснабжения и водоотведения в странах Африки и Юго-Восточной Азии, а также модернизация тепловых сетей в странах Восточной Европы.

Технологическим трендом является внедрение автоматизированных линий контроля геометрии фланцев с использованием лазерных сканеров и машинного зрения. Это позволяет снизить процент брака до 0,15 % и полностью исключить поставку несоответствующей продукции. На предприятии Цзянинская кузница такие системы внедрены с 2024 года, и отдача уже очевидна: рекламации от заказчиков сократились на 70 %. Ещё одно перспективное направление — нанесение комбинированных покрытий на фланцы из Q235C: цинк-эпоксидная система обеспечивает защиту в условиях повышенной влажности до 8 лет без обслуживания.

Практические рекомендации по эксплуатации

Для обеспечения длительного срока службы фланцевого соединения из стали Q235C необходимо соблюдать несколько простых правил. Первое — при монтаже использовать прокладки из паронита или терморасширенного графита толщиной 1,5–3 мм в зависимости от диаметра. Второе — не превышать усилие затяжки болтов, так как это может вызвать смятие уплотнительной поверхности. Третье — при эксплуатации в условиях перепада температур более 50 °C рекомендуется устанавливать компенсаторы напряжения. Четвёртое — периодически (не реже одного раза в год) проводить ревизию фланцевых соединений с подтяжкой болтов и заменой прокладок при наличии следов пропуска среды.

Если фланец эксплуатируется в условиях возможного попадания агрессивных сред (щелочи, кислоты низкой концентрации), необходимо предусмотреть защиту: покрытие эпоксидной смолой или установка защитного кожуха. При температуре свыше 100 °C следует использовать термостойкие болты из стали 35 или 40Х, так как обычные болты из Ст3 могут потерять прочность. При заказе фланцев важно указывать не только материал и размеры, но и тип уплотнительной поверхности, а также требуемую шероховатость. Компания Цзянинская кузница предлагает полный спектр услуг — от консультации по выбору до послепродажного сопровождения, включая бесплатный расчёт номинальной толщины для конкретных условий эксплуатации.

Качество и надёжность как основа бизнеса

Выбирая фланцы из стали Q235C, заказчик получает надёжный и экономичный продукт, проверенный многолетней практикой. Однако важно доверять производство только сертифицированным предприятиям с полным циклом контроля. Компания Цзянинская кузница использует только металл проверенных плавок, проводит входной контроль листового и сортового проката, а также стопроцентный контроль готовой продукции. На складе постоянно поддерживается запас наиболее востребованных типоразмеров (DN15–DN600) с уплотнительными поверхностями RF и MF, что позволяет отгружать заказы в течение 1–3 дней. Для нестандартных позиций срок изготовления не превышает 15 рабочих дней.

Каждый фланец маркируется методом электромеханической гравировки, исключающей подделку маркировки. Вся сопроводительная документация — сертификаты, паспорта, протоколы испытаний — предоставляется в электронном виде для удобства интеграции в системы электронного документооборота заказчика. География поставок охватывает 40 стран, включая Россию, Казахстан, Узбекистан, Турцию, ОАЭ, Египет, Индонезию. Многие крупные подрядчики включают продукцию Цзянинская кузница в свои реестры одобренных поставщиков. Обращайтесь за консультацией к специалистам — мы поможем подобрать оптимальную спецификацию для вашего проекта. (咨询热线：176 9623 6479)

Таким образом, фланец из стали Q235C — это сбалансированное техническое решение для широкого круга промышленных задач. Правильный выбор с учётом условий эксплуатации и соблюдение технологических рекомендаций гарантирует герметичность, долговечность и безопасность трубопроводных систем. Использование качественного материала и современных методов контроля производства исключает риски аварийных ситуаций. Доверяя профессионалам, вы инвестируете в надёжность своей инфраструктуры на долгие годы.
