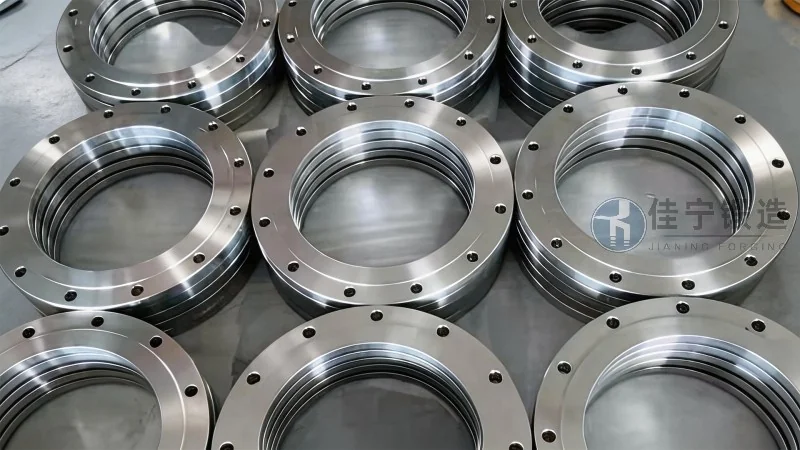

Приварной фланец встык по стандартам химической промышленности: описание и преимущества

Приварные фланцы встык (WN-фланцы), произведенные по стандартам химической промышленности, представляют собой один из наиболее востребованных видов трубопроводной арматуры на современных промышленных объектах. Высокие требования к герметичности, устойчивости к агрессивным средам и способности выдерживать значительные механические нагрузки делают этот тип фланцев ключевым элементом при проектировании и монтаже технологических линий на предприятиях нефтегазового сектора, нефтехимии и переработки. Конструкция приварного фланца встык предусматривает коническое сопряжение с трубой, что обеспечивает плавный переход металла и минимизирует концентрацию напряжений в зоне сварного шва. Это особенно важно в условиях циклических температурных изменений, вибраций и высокого давления, характерных для химических производств. По данным отраслевых отчетов на начало 2026 года, объем мирового рынка промышленной фланцевой арматуры превысил 7,2 миллиарда долларов, причем сегмент WN-фланцев занимает около 38% этого объема благодаря активному строительству новых нефтеперерабатывающих и химических комплексов в странах Ближнего Востока, Юго-Восточной Азии и СНГ. Выбор фланцев, соответствующих строгим отраслевым стандартам, напрямую влияет на безопасность и надежность эксплуатации трубопроводных систем. В данной статье, подготовленной при участии экспертов компании Цзянинская кузница, мы подробно рассмотрим особенности приварных фланцев встык, их преимущества, ключевые стандарты качества, а также критерии правильного выбора для химической промышленности. Мы разберем технические характеристики, требования к материалам и дадим рекомендации, основанные на реальных производственных решениях.

Что такое приварной фланец встык и почему он важен для химической отрасли

Приварной фланец встык — это тип соединения, при котором коническая втулка фланца приваривается к трубе встык, образуя цельное и прочное соединение. Основное применение таких фланцев — это технологические трубопроводы с высокими и средними параметрами давления, где критичны герметичность и долговечность. В отличие от плоских приварных фланцев или резьбовых соединений, WN-фланец передает нагрузку равномерно, снижая риск усталостных разрушений. Для химической промышленности, где транспортируются взрывоопасные или токсичные вещества, надежность соединений — вопрос не только производительности, но и экологической безопасности. Современные стандарты, такие как ГОСТ 33259-2015, EN 1092-1, ASME B16.5 и DIN 2633, регламентируют конструкцию, размеры и испытания фланцев, обеспечивая их взаимозаменяемость и высокое качество. Именно поэтому при проектировании химических заводов инженеры отдают предпочтение именно приварным фланцам встык, способным работать при температурах от -70°C до +600°C.

Основные стандарты, регламентирующие производство приварных фланцев

Производство фланцев для химической промышленности подчиняется строгим международным и национальным нормативам. Каждый из стандартов определяет геометрию, допуски, и методы контроля, что критически важно для обеспечения совместимости и безопасности. Наиболее распространенные стандарты, используемые в отрасли, представлены в таблице ниже:

При выборе фланца для конкретного химического производства необходимо учитывать не только размер и давление, но и тип уплотнительной поверхности. Наиболее популярны исполнения с выступом (RF), шипом (MF) и под кольцевое уплотнение (RTJ), каждое из которых предназначено для определенных условий эксплуатации. Компания Цзянинская кузница регулярно проходит аудиты на соответствие перечисленным стандартам, что подтверждается сертификатами качества и протоколами испытаний.

Преимущества приварных фланцев встык для химических сред

Приварные фланцы встык обладают рядом конструктивных и эксплуатационных преимуществ, которые делают их незаменимыми в химической промышленности. Рассмотрим их подробнее:

• Высокая прочность сварного соединения: Конический переход от трубы к фланцу исключает резкие изменения сечения, что значительно снижает концентрацию напряжений. Это особенно важно при транспортировке сред под высоким давлением (до 250 бар и выше).
• Устойчивость к температурным деформациям: Плавный контур WN-фланца компенсирует термическое расширение металла, предотвращая разгерметизацию стыков при нагреве. В химических процессах, где температура может колебаться от минусовых до +500°C, этот фактор критичен.
• Надежная герметизация: Благодаря точной геометрии (допуски обрабатываемых поверхностей до 3,2 мкм Ra), фланцы обеспечивают минимальную утечку, что подтверждается гидравлическими испытаниями.
• Долгий срок службы: Средний ресурс качественного WN-фланца, изготовленного из легированной стали, составляет 15–25 лет при соблюдении режимов эксплуатации. При этом фланец не требует обслуживания в течение всего межремонтного цикла.
• Универсальность применения: Приварные фланцы встык используются для соединения труб из углеродистых, нержавеющих и высоколегированных сталей, включая кислотостойкие марки (например, 12Х18Н10Т, AISI 316L, Hastelloy).

Материалы для изготовления: выбор в зависимости от среды

Выбор материала приварного фланца напрямую определяется агрессивностью транспортируемой среды, температурой и давлением. Для химической промышленности характерны среды с высоким содержанием сероводорода, хлоридов, кислот и щелочей, поэтому к материалу предъявляются повышенные требования по стойкости к коррозионному растрескиванию. Наиболее распространенные марки стали:

• Углеродистые стали (20, 20К, A105, S235JR): Используются для сред с низкой коррозионной активностью (вода, пар, инертные газы) при температурах до +425°C.
• Нержавеющие стали (08Х18Н10Т, AISI 304/316L, 1.4401): Рекомендованы для кислот (азотная, уксусная), щелочей и пищевых сред. Сталь 316L обладает повышенной стойкостью к питтинговой коррозии.
• Легированные стали (15Х5М, 1.7380, AISI 4130): Применяются при высоких температурах (до +600°C) и в средах, содержащих водород.
• Высоколегированные сплавы на основе никеля (Hastelloy C276, Inconel 625): Используются для особо агрессивных сред, например, при производстве фосфорной кислоты или в реакторах с хлорсодержащими компонентами.

2026 год: тенденции рынка и новые технологии

Согласно аналитическим обзорам 2026 года, мировой спрос на приварные фланцы встык для химической промышленности продолжает расти. Основные движущие силы рынка — это модернизация существующих нефтехимических мощностей в Европе и строительство новых комплексов в Азии. Ключевые тенденции:

• Цифровизация контроля качества: Все больше производителей внедряют цифровые системы мониторинга геометрии фланцев в процессе ковки и механической обработки, что позволяет снизить процент брака до 0,15%.
• Переход на экологичные смазки и покрытия: Для отверстий под болты и уплотнительных поверхностей используются составы без содержания свинца и никеля, безопасные для окружающей среды.
• Рост спроса на крупногабаритные фланцы (DN>600): Для установок крекинга и ректификации требуются фланцы диаметром до 2000 мм, что требует специального кузнечного оборудования. Компания Цзянинская кузница располагает парком гидравлических прессов усилием до 5000 тонн, что позволяет изготавливать изделия с DN до 2000 мм без использования сварных заготовок.
• Стандартизация в рамках ЕАЭС: Унификация требований ГОСТ с европейскими нормами EN упрощает экспорт и импорт продукции для компаний, работающих на рынках СНГ и ЕС.

Критерии выбора: как не ошибиться при заказе

Выбор приварного фланца встык — ответственная задача, влияющая на безопасность будущего производства. При подборе рекомендуется учитывать пять основных параметров:

1. Температура и давление: Определите расчетные параметры среды (Tmax и Pmax) с запасом 15-20%. Для сред с высоким содержанием водорода используйте сталь с содержанием хрома не менее 5%.
2. Тип уплотнительной поверхности: Для сред с низкой вязкостью (газы, нефтепродукты) рекомендуется шип-паз (MF) или соединение под кольцо (RTJ). Для жидких сред подходит выступ-впадина (RF).
3. Толщина стенки трубы: Фланец должен соответствовать категории прочности трубы (Schedule 40, 80, 160). Несоответствие толщины приводит к перегрузке сварного шва.
4. Способ изготовления: Кованые фланцы (штампованные или свободной ковкой) имеют более плотную структуру металла и меньше дефектов, чем литые. Для химических производств рекомендованы исключительно кованые изделия.
5. Наличие сертификатов: Запрашивайте у поставщика сертификат качества по форме 2.1 или 3.1 (EN 10204), обязательно с указанием химического состава и механических свойств.

Реальные примеры внедрения в химической промышленности

Практический опыт эксплуатации — лучшая иллюстрация преимуществ WN-фланцев. На одном из предприятий по производству аммиака в Липецкой области в 2024 году была проведена замена старых литых фланцев на кованые WN-фланцы по ГОСТ 33259-2015 с уплотнением RF. В результате удалось снизить количество плановых остановок трубопровода на ремонт с 4 до 1 раза в год, а средний срок службы соединений увеличился с 8 до 18 лет. Еще один пример: на заводе по хранению и переработке сжиженного природного газа в Мурманской области были установлены приварные фланцы встык из стали AISI 316L с зеркалом чистоты шероховатости 1,6 мкм. Это позволило обеспечить герметичность при проектном давлении 60 бар и криогенных температурах до -196°C. Как показывает практика, инвестиции в качественный фланец окупаются за 2-3 года эксплуатации за счет снижения затрат на обслуживание и рисков аварий.

Производственные возможности Цзянинская кузница

На протяжении многих лет компания Цзянинская кузница специализируется на изготовлении приварных фланцев встык для химической, нефтяной и газовой промышленности. Производственная площадка оснащена современным оборудованием: автоматизированными линиями радиальной ковки, токарно-карусельными станками с ЧПУ и установками для цветного контроля (Magnetic Particle и Ultrasonic Testing). Каждая партия продукции проходит трехступенчатый контроль: входной контроль заготовок, операционный контроль в процессе мехобработки и приемочные гидравлические испытания при давлении, превышающем рабочее в 1,5 раза. Благодаря этому уровень отбраковки не превышает 0,05%, что подтверждается независимыми аудитами. Компания обладает сертификатами ISO 9001:2015, СТО Газпром и ЕС-сертификатом соответствия (модуль H). (咨询热线：176 9623 6479)

Как заказать фланец и не переплатить

Для корректного заказа приварного фланца встык специалисты Цзянинская кузница рекомендуют предоставить следующую информацию: технологическую среду, температуру и давление, необходимый стандарт (ГОСТ, DIN, ASME), тип стали и класс уплотнительной поверхности. Если документация на трубопровод отсутствует, мы готовы произвести замеры и расчеты по чертежам заказчика. Компания предлагает гибкие условия оплаты и отгрузку по всей территории России и стран Таможенного союза. Средний срок изготовления нестандартных фланцев — от 14 до 30 рабочих дней. Благодаря собственному литейному цеху и станочному парку, мы контролируем процесс от выплавки стали до нанесения финишной маркировки, что гарантирует прямую поставку без посредников и, как следствие, экономию для клиента от 10 до 20%.

Рекомендации по монтажу и обслуживанию

Правильный монтаж WN-фланца — залог его долгой работы. Основные правила: перед сваркой необходимо очистить поверхность от консервационной смазки и окалины, выдержать выравнивание трубной оси с точностью 0,5 мм на 100 мм диаметра, а также провести предварительный подогрев стыка (для углеродистых сталей — до 150-200°C). Выполнение сварки в среде аргона (TIG) повышает коррозионную стойкость шва. После сварки рекомендуется провести ультразвуковую дефектоскопию зоны термического влияния. Сборка фланцевого соединения должна выполняться с равномерной затяжкой болтов с использованием динамометрического ключа. Профилактическое обслуживание сводится к ежегодному внешнему осмотру на предмет коррозии и подтяжке крепежа. При соблюдении этих нехитрых правил приварные фланцы встык служат весь запланированный срок без замены.

Безопасность прежде всего: почему экономия на фланцах недопустима

Статистика аварий на химических объектах указывает на то, что около 20% инцидентов связаны с отказом фланцевых соединений. Использование некачественных или неправильно подобранных фланцев приводит к выбросу токсичных веществ, пожарам и потере рабочего времени. Поэтому при выборе поставщика стоит проверять не только цену, но и репутацию, наличие разрешительной документации и отзывы потребителей. В условиях ужесточения экологических норм в 2026 году применение фланцев, изготовленных по международным стандартам с подтвержденным качеством, становится обязательным требованием для получения лицензии на эксплуатацию опасных производственных объектов.

Приварные фланцы встык по стандартам химической промышленности — это не просто деталь трубопровода, а важный элемент безопасности и эффективности всего производства. Выбирая продукцию проверенного производителя, вы закладываете основу для стабильной работы завода на десятилетия. Компания Цзянинская кузница готова предложить комплексные решения по поставке WN-фланцев из любых марок стали, с полным пакетом сопроводительной документации и гарантийными обязательствами. Обращайтесь к нам для получения консультаций по подбору фланцев для вашего производства. Мы находимся в Китае, г. Цзянин, провинция Шаньдун, и осуществляем отгрузки во все регионы. Наши инженеры обладают опытом реализации проектов для таких гигантов, как СИБУР, Лукойл и Nord Stream AG. Свяжитесь с нами сегодня, чтобы получить расчет стоимости вашей заявки. (咨询热线：176 9623 6479)
