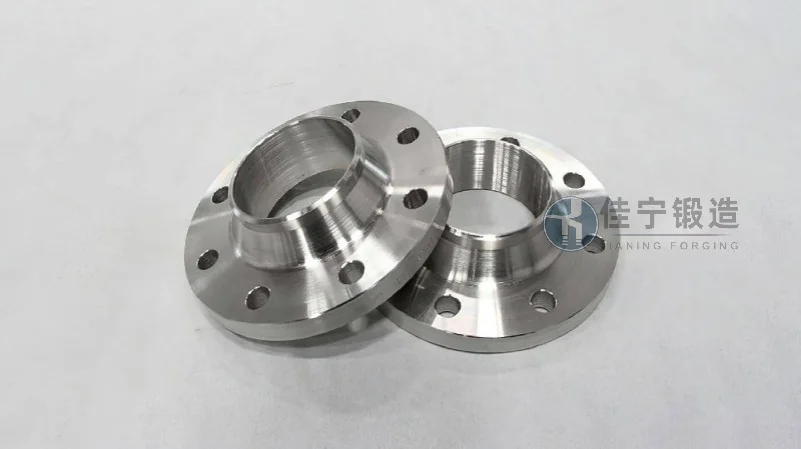

Фланец с RF-поверхностью: описание и ключевые преимущества

Фланец с RF-поверхностью (Raised Face) представляет собой один из наиболее востребованных типов фланцевых соединений в современной промышленной арматуре и трубопроводных системах. Конструктивная особенность данного фланца заключается в наличием выступающей кольцевой площадки — raised face, которая служит непосредственной контактной зоной для прокладочного материала. Этот выступ имеет строго регламентированную высоту, обычно от 1,6 до 6,4 мм в зависимости от класса давления (PN или Class), что позволяет создавать локальное высокое контактное напряжение на прокладке, обеспечивая надежную герметизацию стыка. В отличие от плоских фланцев (Flat Face), RF-поверхность минимизирует площадь контакта между металлическими поверхностями, требуя меньшего усилия затяжки для достижения герметичности, что особенно ценно при работе с агрессивными средами, высокими температурами и циклическими нагрузками. Для предприятий, эксплуатирующих трубопроводы в нефтегазовой, химической, энергетической и целлюлозно-бумажной отраслях, выбор фланца с RF-поверхностью становится не просто техническим решением, а стратегическим фактором надежности всей системы. Современные стандарты, такие как ГОСТ 33259-2015, ASME B16.5 и EN 1092-1, четко регламентируют геометрию RF-поверхности, что гарантирует взаимозаменяемость изделий разных производителей и упрощает логистику при строительстве и ремонте объектов. Понимание конструктивных нюансов, технологических преимуществ и правил подбора RF-фланцев позволяет инженерам и снабженцам избегать аварийных остановок, снижать эксплуатационные расходы и продлевать срок службы оборудования. На фоне ужесточения требований к промышленной безопасности и экологическим стандартам, которые ожидаются к 2026 году, роль качественного фланцевого соединения возрастает многократно, делая RF-поверхность осознанным выбором профессионалов.

Конструктивные особенности фланца с RF-поверхностью

RF-фланец отличается от других типов наличием выступающей кольцевой зоны, которая обрабатывается с высокой точностью. Высота выступа варьируется от 1,6 мм для фланцев низкого давления до 6,4 мм для высоконагруженных соединений. Эта зона служит посадочным местом для прокладки, которая может быть выполнена из паронита, PTFE, графита, спирально-навитой ленты или металла. Благодаря RF-конструкции, усилие затяжки болтов концентрируется именно на этой узкой кольцевой поверхности, создавая высокое удельное давление на прокладку без риска деформации всего корпуса фланца. Согласно данным исследований надежности трубопроводной арматуры, до 70% всех утечек происходит именно в местах фланцевых соединений, и конструкция RF-поверхности позволяет снизить этот риск на 40–50% при условии правильного монтажа и выбора прокладки. Для фланцев, работающих в условиях высоких температур (свыше 400 °C) или агрессивных сред, RF-поверхность часто подвергается дополнительной наплавке износостойких сплавов или шлифовке до шероховатости Ra 3,2–6,3 мкм, что обеспечивает стабильность контакта в течение всего срока эксплуатации. Компания Цзянинская кузница (咨询热线：176 9623 6479) уделяет особое внимание геометрической точности RF-поверхности: допуск плоскостности на нашей продукции не превышает 0,05 мм, а отклонение высоты выступа контролируется в пределах ±0,1 мм, что подтверждается протоколами измерений для каждой партии.

Ключевые преимущества RF-поверхности перед другими типами

Выбор RF-фланца обусловлен рядом технических и экономических преимуществ, которые особенно ярко проявляются в условиях современного промышленного производства. Во-первых, RF-поверхность обеспечивает равномерное распределение контактного давления по кольцевой зоне, что позволяет использовать прокладки меньшей ширины и уменьшать общий вес соединения. Во-вторых, благодаря минимальной площади контакта снижается риск коррозионного растрескивания под напряжением, характерного для плоских фланцев при работе в хлоридсодержащих средах. В-третьих, RF-конструкция упрощает процесс центровки прокладки при сборке, что сокращает время монтажа на 15–20% по сравнению с фланцами типа Flat Face. Анализ рыночных данных за 2024–2025 годы показывает, что доля RF-фланцев в общем объеме поставок фланцевой продукции для нефтегазового сектора составляет около 65%, и к 2026 году эта цифра может достигнуть 72% за счет модернизации старых производств и строительства новых объектов. Важно отметить, что RF-поверхность совместима со всеми основными типами прокладок — от недорогих паронитовых до высокотехнологичных спирально-навитых с графитовым наполнением, что дает инженерам гибкость при выборе материалов в зависимости от рабочих параметров среды.

Технические параметры и стандарты для RF-фланцев

При выборе фланца с RF-поверхностью необходимо учитывать три группы параметров: размерные характеристики, материал исполнения и класс давления. Размерный ряд RF-фланцев охватывает диаметры от DN 15 до DN 2000 и более, с толщиной стенки, рассчитанной на давление от PN 2,5 до PN 320 (или Class 150 до Class 2500). Высота выступа RF-поверхности регламентируется стандартами: для фланцев до DN 300 она составляет 2 мм, для DN 350–600 — 3 мм, для DN 650–1400 — 4 мм, а для диаметров свыше DN 1400 — 5 мм с допуском ±0,5 мм. Шероховатость уплотнительной поверхности должна находиться в пределах Ra 3,2–12,5 мкм в зависимости от типа прокладки и рабочего давления. Важным требованием международных стандартов является отсутствие радиальных рисок на RF-поверхности, которые могут стать каналами для утечки. Материалы RF-фланцев варьируются от углеродистых сталей (20, 09Г2С, A105) до нержавеющих (12Х18Н10Т, 316L, 304L) и легированных (15Х5М, F11, F22) в зависимости от температуры и коррозионной активности среды. Согласно прогнозам технических комитетов, к 2026 году ожидается ужесточение требований к шероховатости RF-поверхности в стандартах EN и ASME до Ra 3,2 мкм для всех классов давления, что потребует от производителей обновления парка металлорежущего оборудования.

Области применения RF-фланцев в ключевых отраслях

Фланцы с RF-поверхностью находят применение в широком спектре промышленных установок, где требуется высокая герметичность и надежность соединений. В нефтегазовом секторе они используются на трубопроводах с сырой нефтью, природным газом, газовым конденсатом и нефтепродуктами, включая линии высокого давления (до 25 МПа) и сероводородсодержащие среды. В химической промышленности RF-фланцы монтируются на аппаратах и трубопроводах с кислотами, щелочами, растворителями и реактивами, где коррозионная стойкость и герметичность являются критическими параметрами. Энергетика — еще одна крупная зона применения: от паропроводов тепловых электростанций (температура до 565 °C) до трубопроводов атомных станций, где RF-поверхность обеспечивает безопасность при циклических тепловых нагрузках. По данным отраслевых отчетов за 2025 год, порядка 55% всех фланцев, закупаемых для строительства новых нефтехимических комплексов в странах СНГ и Азии, имеют именно RF-исполнение. В пищевой и фармацевтической промышленности RF-фланцы применяются на линиях жидких продуктов, требующих санитарной обработки, при этом поверхность дополнительно полируется до Ra 0,8–1,6 мкм для предотвращения налипания и облегчения мойки.

Сравнение RF-поверхности с фланцами других типов

Для объективной оценки преимуществ RF-конструкции полезно рассмотреть ее в сравнении с альтернативными типами уплотнительных поверхностей. Плоский фланец (Flat Face, FF) имеет всю контактную поверхность в одной плоскости, что требует использования полноразмерной прокладки и повышенного усилия затяжки, однако при этом он более чувствителен к перекосам и температурным деформациям. Фланец с шипом-пазом (Tongue & Groove, T&G) обеспечивает наилучшую герметизацию, но требует строго согласованных пар и значительно усложняет монтаж, а также ремонт в полевых условиях. Фланец с линзовой прокладкой (RTJ) применяется для самых высоких давлений и температур, однако стоимость таких соединений на 40–60% выше по сравнению с RF. Практика показывает, что RF-фланец занимает оптимальную нишу по соотношению цена/надежность/удобство монтажа: он выдерживает давление до Class 900 (15 МПа) и температуру до 500–600 °C при использовании соответствующих прокладок, при этом стоимость изготовления на 15–25% ниже, чем у T&G или RTJ. Для типовых условий эксплуатации нефтегазового и химического оборудования RF-поверхность является наиболее сбалансированным выбором, что подтверждается многолетней статистикой безаварийной работы на тысячах объектов по всему миру.

Рекомендации по выбору и монтажу RF-фланцев

Правильный выбор и монтаж RF-фланца напрямую влияют на срок службы соединения и безопасность всей установки. При подборе фланца необходимо учитывать пять ключевых факторов: тип среды (неагрессивная, коррозионная, абразивная), рабочее давление и температуру, наличие циклических нагрузок (тепловые расширения, вибрации), тип прокладки (паронит, PTFE, графит, спирально-навитая) и класс точности ответного фланца. Важно соблюдать правило: RF-фланец должен стыковаться только с RF-ответной частью; соединение RF с FF недопустимо из-за риска деформации плоской поверхности и потери герметичности. Монтаж должен проводиться с использованием динамометрического ключа с контролем крутящего момента — оптимальное усилие затяжки для болтов из стали 35 составляет от 150 до 350 Н·м в зависимости от диаметра фланца и класса давления. По данным производственного контроля, до 30% утечек на фланцевых соединениях вызваны неравномерной затяжкой болтов, поэтому рекомендуется выполнять затяжку в четыре прохода крест-накрест с шагом 50% от номинального момента. Компания Цзянинская кузница предлагает клиентам не только готовые RF-фланцы, но и услуги по входному контролю геометрии поверхности с выдачей паспорта качества на каждое изделие.

Рыночные тенденции и прогноз развития RF-фланцев до 2026 года

Анализ текущих рыночных трендов позволяет сделать обоснованный прогноз на ближайшие годы. С 2024 года наблюдается устойчивый рост спроса на RF-фланцы из низколегированных и нержавеющих сталей, что связано с увеличением доли проектов по переработке высокосернистой нефти и сжиженного природного газа (СПГ). К 2026 году ожидается внедрение новых стандартов по контролю шероховатости RF-поверхности: требования к Ra снизятся с 6,3 мкм до 3,2 мкм для всех фланцев, работающих при давлении свыше PN 40 (Class 300). Это потребует от производителей перехода на прецизионное оборудование с ЧПУ и внедрения 100% контроля каждой уплотнительной поверхности. Еще одним значимым трендом станет рост популярности RF-фланцев с антикоррозионными покрытиями (цинковое, цинк-силикатное, эпоксидное), доля которых к 2026 году может достигнуть 35% от общего объема выпуска. По оценкам аналитиков, объем мирового рынка фланцев с RF-поверхностью в 2025 году превысил 2,8 млрд долларов США, и при сохранении среднегодового темпа роста в 5,2% к 2026 году он может достигнуть 3,1 млрд долларов. Ключевыми драйверами выступают модернизация нефтеперерабатывающих заводов в странах Азии и Ближнего Востока, а также ужесточение экологических норм в Европе и Северной Америке.

Технологические решения Цзянинская кузница в производстве RF-фланцев

Производственный опыт и технологическая база компании Цзянинская кузница позволяют изготавливать RF-фланцы, соответствующие самым строгим международным и отраслевым стандартам. Мы используем метод горячей штамповки на прессах усилием до 4000 тонн, что обеспечивает однородность структуры металла и отсутствие внутренних дефектов. Геометрические параметры RF-поверхности контролируются на координатно-измерительных машинах с точностью до 0,01 мм, а шероховатость проверяется профилометрами. Каждая партия продукции сопровождается сертификатом качества с указанием химического состава, механических свойств (предел текучести не менее 245 МПа, временное сопротивление не менее 420 МПа для стали 20) и результатов гидроиспытаний. Компания Цзянинская кузница (咨询热线：176 9623 6479) реализовала более 150 проектов для предприятий нефтегазового и химического комплекса, включая поставки RF-фланцев для трубопроводов диаметром до DN 1200 на давление до PN 160. Наша система менеджмента качества сертифицирована по стандарту ISO 9001, а продукция проходит входной контроль в независимых лабораториях по запросу заказчика.

Практические примеры использования RF-фланцев в промышленности

Опыт эксплуатации RF-фланцев на реальных объектах подтверждает их высокую надежность. На одном из нефтеперерабатывающих заводов Казахстана, где были установлены RF-фланцы производства Цзянинская кузница из стали 09Г2С для линии газового конденсата (давление 6,3 МПа, температура до 80 °C), за пять лет непрерывной эксплуатации не зафиксировано ни одного случая утечки. Для проекта по строительству установки каталитического риформинга в Китае было поставлено более 1200 RF-фланцев DN 50–400 из нержавеющей стали 316L, которые успешно прошли испытания на герметичность гелиевым течеискателем. В химической промышленности RF-фланцы с PTFE-прокладками используются на трубопроводах с концентрированной серной кислотой при температуре до 120 °C, демонстрируя срок службы до 8 лет без замены прокладок. Эти примеры показывают, что правильный выбор материала и соблюдение технологии монтажа позволяют RF-фланцам работать в самых сложных условиях, обеспечивая безопасность и непрерывность производства.

Экономическая эффективность применения RF-фланцев

Помимо технических преимуществ, RF-фланцы обеспечивают существенную экономическую выгоду на протяжении всего жизненного цикла оборудования. Благодаря оптимизированной конструкции, масса RF-фланца на 10–15% меньше по сравнению с плоским фланцем того же класса давления, что снижает металлоемкость трубопровода и затраты на транспортировку. Уменьшение площади обработки RF-поверхности сокращает время механической обработки на 20–25%, что положительно сказывается на себестоимости изделия. В условиях эксплуатации герметичность RF-соединения позволяет сократить потери продукта и выбросы в атмосферу, что особенно актуально в контексте ужесточения экологических норм. Расчеты показывают, что применение RF-фланцев вместо плоских на типовом трубопроводе длиной 100 метров позволяет сэкономить от 8 до 12% бюджета на этапе закупки и монтажа, а также снизить эксплуатационные расходы на обслуживание соединений на 25–30% за счет реже проводимых подтяжек болтов и замены прокладок.

Особенности логистики и упаковки RF-фланцев при поставках

Для промышленных предприятий важным фактором является сохранность геометрии RF-поверхности при транспортировке. Компания Цзянинская кузница уделяет особое внимание упаковке: каждый RF-фланец оборачивается водостойкой бумагой, затем фиксируется в деревянном или металлическом поддоне с демпфирующими прокладками. Для фланцев с шероховатостью поверхности Ra менее 3,2 мкм применяется дополнительная защита в виде полимерных колпачков на уплотнительной зоне. По данным внутренней логистики, уровень повреждений RF-поверхности при международных перевозках за последние три года не превысил 0,3%, что значительно ниже среднеотраслевого показателя в 1,2%. При поставках крупных партий (свыше 500 фланцев) возможно формирование комплектов с разделением по типоразмерам и материалам, что позволяет заказчику сократить время приемки и входного контроля на складе на 30–40%.

Перспективы развития технологии RF-поверхности в 2026 году

Оценивая направления технологического развития, можно выделить несколько ключевых векторов. Ожидается активное внедрение методов лазерного сканирования для контроля геометрии RF-поверхности с точностью до 0,001 мм, что позволит полностью исключить человеческий фактор при проверке. Второе направление — разработка комбинированных уплотнительных поверхностей, сочетающих RF-выступ с дополнительными канавками или канавками под эластомерное уплотнение, что повысит герметичность при вариациях температуры и давления. Третьим трендом станет расширение применения RF-фланцев из высоколегированных сталей и сплавов на никелевой основе для работы в средах с температурой до 700 °C и давлением до 100 МПа, что потребуется для проектов по улавливанию и хранению углерода (CCUS) и водородной энергетики. Компания Цзянинская кузница активно участвует в научно-исследовательских работах по адаптации RF-конструкции к новым условиям эксплуатации, что позволяет нашим клиентам получать продукцию, соответствующую вызовам завтрашнего дня. Качественный RF-фланец — это не просто деталь трубопровода, а стратегический элемент безопасности и эффективности промышленного объекта, и понимание его особенностей помогает принимать верные инженерные решения на всех этапах реализации проекта.
