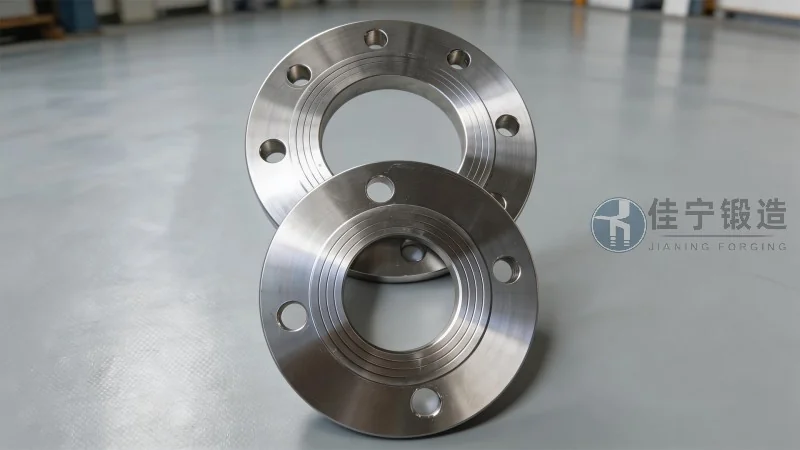

Фланец DN4000: обзор и ключевые особенности

Современная промышленность предъявляет всё более высокие требования к надежности и долговечности узлов трубопроводных систем. Особое место в этом ряду занимают крупногабаритные фланцевые соединения, эксплуатация которых сопряжена с экстремальными нагрузками, высокими давлениями и агрессивными средами. Фланец DN4000 представляет собой один из наиболее сложных и ответственных элементов в линейке трубопроводной арматуры. Его производство требует не только высокой точности обработки, но и глубокого понимания физико-механических свойств материалов, технологий термообработки и методов контроля качества. В данной статье мы подробно разберем ключевые особенности фланца DN4000, его конструктивное исполнение, применяемые материалы, области использования и критерии выбора, опираясь на актуальные данные 2026 года и многолетний опыт Цзянинская кузница в изготовлении крупногабаритных фланцев.

Рынок тяжелого машиностроения и энергетики показывает устойчивый рост потребности в узлах с диаметром условного прохода свыше 1000 мм. Фланец DN4000, имеющий наружный диаметр, достигающий в зависимости от исполнения 5000–5500 мм, является востребованным продуктом для строительства магистральных нефте- и газопроводов, объектов нефтехимии, атомной энергетики, морских буровых платформ и гидротехнических сооружений. По данным отраслевых аналитиков, объем мирового рынка крупногабаритных фланцев в 2025 году превысил 2,8 млрд долларов США, а к 2027 году прогнозируется его увеличение еще на 12–15 %. Основными драйверами выступают проекты по освоению месторождений в арктических широтах, модернизация нефтеперерабатывающих заводов и строительство СПГ-терминалов. В этой связи понимание технических параметров и эксплуатационных характеристик фланца DN4000 становится критически важным для инженеров-проектировщиков, снабженцев и технических специалистов, отвечающих за безопасность и безаварийную работу оборудования.

Размерные параметры и конструктивное исполнение фланца DN4000

Фланец DN4000 изготавливается в соответствии с международными и национальными стандартами, такими как ГОСТ 12815-80, ГОСТ 33259-2015, ASME B16.47 (серия A и серия B), EN 1092-1 и другими. Выбор конкретного стандарта зависит от сферы применения и требований заказчика. Основные размерные характеристики включают условный проход (DN 4000), наружный диаметр фланца (D), диаметр болтовой окружности, количество и диаметр отверстий под крепеж, толщину стенки, а также высоту и ширину уплотнительной поверхности. Для фланца DN4000 наружный диаметр может варьироваться от 4950 мм до 5500 мм в зависимости от давления (PN). Например, для исполнения PN10 он составляет порядка 5050 мм, а для PN25 — 5300–5400 мм. Количество болтовых отверстий может достигать 40–56 штук, а диаметр резьбы под крепеж — от M42 до M56.

Конструктивно фланцы DN4000 делятся на плоские (приварные встык), с воротником, свободные на приварном кольце и резьбовые. Однако для таких больших диаметров наиболее распространены плоские приварные фланцы и фланцы с воротником под приварку встык. Свободные фланцы используются реже, в основном для соединения с арматурой из дорогих сплавов. Важным элементом является уплотнительная поверхность: для DN4000 чаще всего применяется поверхность типа «шип-паз» (Tongue and Groove) или «выступ-впадина» (Male and Female), так как они обеспечивают герметичность при высоких давлениях и температурах. Плоская уплотнительная поверхность (Flat Face) используется только для низкого давления PN6–PN10.

Материалы изготовления и их влияние на эксплуатационные характеристики

Выбор материала для фланца DN4000 — одна из наиболее ответственных задач, поскольку от него напрямую зависят прочность, коррозионная стойкость, ресурс работы и безопасность всей системы. В 2026 году по-прежнему основными конструкционными материалами выступают углеродистые стали (20, 20К, 09Г2С, 16Mn), низколегированные стали (15ХМ, 12Х1МФ) и коррозионно-стойкие стали аустенитного класса (12Х18Н10Т, 08Х17Н13М2Т, AISI 316L). Для работы в условиях сероводородного растрескивания (H2S-среда) применяются стали, стойкие к сульфидному коррозионному растрескиванию по стандарту NACE MR0175/ISO 15156. В последние два года на рынке активно используются биметаллические фланцы, где основной корпус выполнен из углеродистой стали, а наплавка уплотнительной поверхности — из никелевого сплава или нержавеющей стали, что позволяет существенно снизить стоимость изделия без потери герметичности и долговечности.

Технические условия Цзянинская кузница предусматривают обязательный входной контроль химического состава и механических свойств каждой партии металла. Применяется метод спектрального анализа, испытания на растяжение и ударную вязкость при отрицательных температурах (до -60 °C). Для фланцев DN4000, работающих в районах Крайнего Севера, обязательной является проверка на стойкость к хрупкому разрушению. Термообработка — нормализация с отпуском или закалка с высоким отпуском — проводится в специализированных печах с программируемым управлением режимом нагрева и охлаждения, что гарантирует получение стабильной структуры металла по всему сечению изделия.

Технология производства крупногабаритных фланцев DN4000

Изготовление фланца DN4000 — это многоэтапный высокотехнологичный процесс. В отличие от малых диаметров, где допустима штамповка или вырезка из листа, для DN4000 используется метод ковки (свободная или штамповка в подкладных штампах) либо вальцовка и сварка с последующей термообработкой. Кованые фланцы обладают наиболее высокой плотностью и равномерностью структуры, что обеспечивает максимальную прочность и сопротивление усталости. Процесс начинается с нагрева заготовки в печи до температуры ковки (1150–1200 °C). Затем гидравлический пресс усилием 3000–6000 тонн последовательно формирует заготовку до получения заданной геометрии. После ковки проводится предварительная механическая обработка с припуском под термообработку.

Следующий этап — термическая обработка (нормализация, улучшение, стабилизирующий отпуск). Она снимает внутренние напряжения, формирует требуемую структуру и механические свойства. Далее — финишная механическая обработка на вертикальных токарно-карусельных станках с ЧПУ, позволяющая обеспечить точность размеров и качество уплотнительных поверхностей. Для фланцев DN4000 допуски на плоскостность и параллельность уплотнительных поверхностей составляют не более 0,1–0,2 мм на всей окружности. Завершающий этап — контроль: визуальный, измерительный, ультразвуковая дефектоскопия, магнитопорошковый или капиллярный контроль, а также гидроиспытания на герметичность. Только после успешного прохождения всех этапов контроля изделие маркируется и отгружается заказчику.

Основные области применения фланца DN4000

Спектр использования фланцев DN4000 чрезвычайно широк. Наиболее востребованы они в следующих отраслях:

• Нефтегазовый сектор: обвязка резервуарных парков, магистральные трубопроводы, системы сбора и подготовки газа, установки комплексной подготовки газа (УКПГ), компрессорные и насосные станции. Фланцы DN4000 устанавливаются на входных и выходных коллекторах газоперекачивающих агрегатов, а также на узлах подключения к магистральным трубопроводам.
• Нефтехимия и газохимия: колонные аппараты, реакторы, теплообменники, сепараторы — все эти агрегаты требуют надежного фланцевого соединения большого диаметра для обеспечения герметичности в условиях высоких давлений (до 25 МПа) и температур (до 600 °C).
• Атомная энергетика: здесь фланец DN4000 используется в системах аварийного охлаждения активной зоны, в контурах многократной принудительной циркуляции, а также на технологических трубопроводах специальных жидкостей и газов. Требования к безопасности и качеству — максимально жесткие.
• Морские буровые платформы и судостроение: фланцы для балластных систем, систем пожаротушения, нефтяных и газовых трубопроводов на морских объектах. Особенность — стойкость к морской воде, коррозии и знакопеременным нагрузкам.
• Энергетика (ТЭС и ГЭС): паропроводы высокого давления, трубопроводы питательной воды, системы охлаждения турбин. Фланец DN4000 может быть частью парораспределительных узлов.

Критерии выбора и расчет параметров для DN4000

Выбор фланца DN4000 для конкретного проекта нельзя проводить без детального технико-экономического анализа. Главными критериями выступают:

• Рабочее давление (PN): для DN4000 типовые значения — от PN6 до PN25. В редких случаях, при специальном заказе, возможно изготовление на PN40, однако это требует увеличения толщины и количества болтов.
• Рабочая температура: при температурах свыше 300 °C для углеродистых сталей необходимо учитывать ползучесть и проводить расчет на прочность с использованием коэффициентов запаса. Для высокотемпературных сред (400–600 °C) обязательны легированные стали.
• Условия эксплуатации: агрессивность среды (сероводород, углекислота, хлориды), климатическая зона (от -60 °C до +50 °C), сейсмическая активность, ветровые нагрузки.
• Стандарт и тип уплотнительной поверхности: от этого зависит герметичность и возможность ремонта в процессе эксплуатации.

Инженеры Цзянинская кузница выполняют расчет фланцевого соединения с использованием специализированного ПО (например, ANSYS, STAR-CCM+) для статической и циклической прочности, а также для оценки термомеханического состояния. Расчетные модели учитывают не только давление, но и внешние нагрузки — вес трубопровода, компенсаторы, температурные расширения. По итогам расчета выдается паспорт изделия в соответствии с требованиями Таможенного союза (ТР ТС 032/2013), Ростехнадзора и международных норм (PED 2014/68/EU, ASME B31.3).

Опыт Цзянинская кузница в производстве фланцев DN4000

Компания Цзянинская кузница обладает многолетним практическим опытом изготовления фланцев DN4000 для самых требовательных заказчиков. Собственное кузнечно-прессовое оборудование позволяет выполнять ковку заготовок массой до 25 тонн, что является необходимым условием для получения цельного фланца такого диаметра. Например, для проекта модернизации установки гидрокрекинга один из нефтеперерабатывающих заводов Центральной Азии потребовал 24 фланца DN4000 PN16 из стали 09Г2С с уплотнительной поверхностью «шип-паз». Продукция была изготовлена за 45 дней, прошла полный цикл неразрушающего контроля и гидроиспытаний при давлении 1,5 PN (24 МПа). Все соединения успешно эксплуатируются в течение трех лет без единой замены.

Гарантийные обязательства Цзянинская кузница составляют 3 года с момента отгрузки, однако фактический ресурс изделий, подтвержденный эксплуатацией в суровых условиях Западной Сибири, достигает 15–20 лет до капитального ремонта. В 2025 году наша компания расширила парк оборудования, установив новый вертикальный токарно-карусельный станок с ЧПУ, что позволило сократить сроки механической обработки фланца DN4000 на 18 % и повысить точность до 6 квалитета. Все изделия проходят обязательную маркировку с указанием плавки, номера фланца и даты изготовления, что обеспечивает полную прослеживаемость в соответствии с требованиями международных аудитов.

Современные тенденции рынка крупногабаритных фланцев

Анализ рынка в 2026 году показывает несколько ключевых трендов. Во-первых, растущий спрос на фланцы DN4000 в проектах по декарбонизации энергетики — строительство водородных трубопроводов и хранилищ. Это предъявляет новые требования к стойкости к водородному охрупчиванию, что стимулирует разработку специальных марок стали с низким содержанием серы и фосфора. Во-вторых, цифровизация контроля качества: повсеместное внедрение цифровых протоколов неразрушающего контроля и 3D-сканирования геометрии позволяет минимизировать человеческий фактор и повысить достоверность приемки. В-третьих, импортозамещение и локализация в странах Евразийского экономического союза привели к тому, что многие заказчики стремятся закупать фланцы у проверенных производителей с полным циклом переработки, что соответствует профилю Цзянинская кузница.

Выбор фланца DN4000 — это не просто техническая задача, а стратегическое решение, определяющее безопасность и экономику проекта на десятилетия вперед. Грамотный подход к подбору материала, точный расчет нагрузок и обращение к надежному производителю — залог успешной эксплуатации трубопроводной системы. Обратившись к нашим специалистам, вы получите детальную консультацию по подбору исполнения фланца DN4000 под ваши конкретные условия, включая расчет стоимости и сроков изготовления. Мы гарантируем соответствие продукции всем государственным и международным стандартам, подтвержденное протоколами испытаний и паспортом качества. Работа с таким ответственным узлом требует опыта и профессионализма, поэтому не стоит экономить на качестве — выбирайте проверенные решения. (咨询热线：176 9623 6479)

Подводя итог, можно с уверенностью сказать, что фланец DN4000 является высокотехнологичным изделием, требующим комплексного подхода к проектированию, выбору материала и изготовлению. Современный рынок предлагает широкий ассортимент конструкций и марок стали, однако лишь немногие производители обладают компетенциями для выпуска цельного кованого фланца такого диаметра с гарантированным качеством. Опыт Цзянинская кузница, вложенный в каждый продукт, позволяет заказчикам получать изделия, которые не только соответствуют техническому заданию, но и превосходят ожидания по долговечности и надежности. Учитывая тенденции к увеличению единичной мощности оборудования и ужесточению экологических норм, роль крупногабаритных фланцев, в том числе DN4000, будет только возрастать. Поэтому своевременное обращение к профессионалам с репутацией и технической базой — не расходы, а инвестиции в стабильную и безаварийную работу вашего предприятия на долгие годы.
