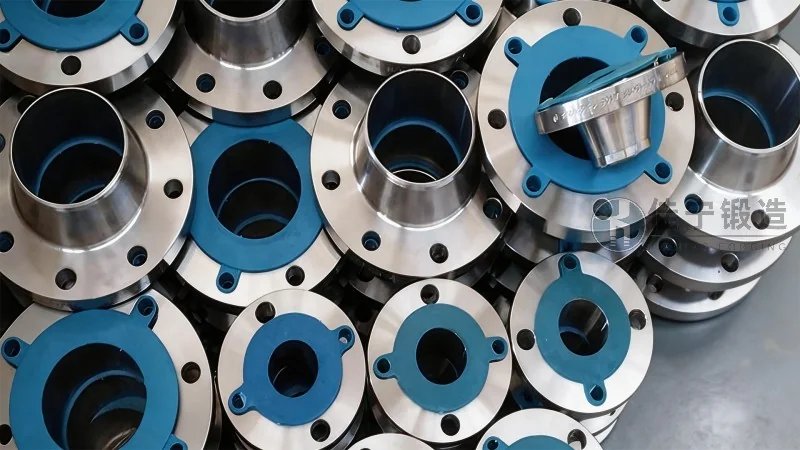

Фланец из стали 304H: описание и ключевые преимущества

Введение: что представляет собой фланец из стали 304H и почему он востребован

Фланец из стали 304H — это ответственный элемент трубопроводной арматуры, который используется в системах с высокими температурными нагрузками и агрессивными средами. Материал 304H относится к аустенитной нержавеющей стали с повышенным содержанием углерода (0,04–0,10 %), что обеспечивает улучшенные механические свойства при рабочих температурах до 800 °C. В отличие от стандартной стали 304, модификация 304H сохраняет прочность и устойчивость к ползучести в условиях длительного нагрева, поэтому фланцы из этого сплава часто выбирают для нефтехимических установок, теплообменников, паропроводов и газотранспортных систем. В условиях ужесточения требований к безопасности и надёжности промышленного оборудования в 2026 году, спрос на фланцы 304H продолжает расти — по данным отраслевых обзоров, сегмент жаропрочных нержавеющих фланцев увеличивается на 7–9 % ежегодно. Цзянинская кузница, специализирующаяся на кованых фланцах из легированных и нержавеющих марок стали, предлагает продукцию, соответствующую стандартам ASTM A182, ГОСТ 33259 и EN 1092-1. (咨询热线：176 9623 6479) В данном материале мы подробно разберём конструктивные особенности, эксплуатационные преимущества и критерии выбора фланцев из стали 304H, а также приведём рекомендации по подбору под конкретные технологические задачи.

Химический состав и металлургические особенности стали 304H

Основным отличием стали 304H от базовой марки 304 является контролируемое увеличение доли углерода до 0,04–0,10 % при сохранении хрома на уровне 18–20 % и никеля 8–10,5 %. Такое легирование обеспечивает повышенную жаропрочность и сопротивление окислению при температурах выше 500 °C. Важно отметить, что дополнительное содержание углерода способствует формированию стабильной карбидной фазы, которая препятствует росту зерна при длительном нагреве. В результате фланцы из стали 304H демонстрируют более высокий предел ползучести и длительную прочность по сравнению с обычной сталью 304. Согласно требованиям ASTM A182, для фланцев 304H регламентируется также содержание кремния (≤1,0 %), марганца (≤2,0 %), серы (≤0,030 %) и фосфора (≤0,045 %). Соблюдение точного химического состава на этапе выплавки — одна из ключевых компетенций Цзянинская кузница, где каждая плавка проходит спектральный анализ для подтверждения соответствия международным стандартам. Применение современных методов внепечной обработки и контроля микроструктуры позволяет получать фланцы с равномерным распределением карбидов, что повышает стабильность свойств при циклических температурных нагрузках.

Ключевые преимущества фланцев из стали 304H в промышленных системах

Выбор фланцев из стали 304H обоснован несколькими технически значимыми преимуществами, которые делают их оптимальным решением для высокотемпературных и коррозионных сред.

• Жаропрочность и сопротивление ползучести. Благодаря повышенному содержанию углерода и стабильной аустенитной структуре, фланец 304H сохраняет несущую способность при температурах до 800 °C, что значительно расширяет диапазон рабочих условий по сравнению с фланцами из стали 304L или 316L. В нефтехимии, например, такие фланцы устанавливают на горячих нитках риформинга и установках пиролиза, где температура среды достигает 700 °C.
• Устойчивость к межкристаллитной коррозии. Несмотря на высокое содержание углерода, за счёт термообработки (закалка с 1050–1120 °C) и стабилизирующей обработки, сталь 304H имеет стойкость к сенсибилизации при кратковременных перегревах. Это особенно важно для фланцев, работающих в средах с хлоридами или слабыми кислотами.
• Хорошая обрабатываемость и свариваемость. Сталь 304H легко поддаётся механической обработке, что позволяет изготавливать фланцы сложных конфигураций (глухие, с соединительным выступом, шип-паз) с высокой точностью геометрии. Кроме того, при сварке фланцев с трубопроводом рекомендуется использовать электроды типа E308H-16 для сохранения прочности шва.
• Долгий срок службы при циклических нагрузках. Исследования показывают, что фланцы из 304H выдерживают более 20 000 циклов теплосмены в диапазоне 20–650 °C без существенной потери герметичности. Это подтверждается опытом эксплуатации на установках каталитического крекинга и печах дожига.

Цзянинская кузница дополнительно усиливает эти преимущества за счёт строгого контроля плоскостности уплотнительной поверхности (шероховатость Ra ≤ 3,2 мкм) и точности размеров по классу B ASTM A182. При подборе фланца необходимо обращать внимание на давление условное (PN16–PN250) и температуру среды, а также учитывать допустимые напряжения по ASME B31.3.

Сравнительный анализ: сталь 304H против других марок для фланцев

Для обоснованного выбора фланца важно понимать отличия стали 304H от альтернативных материалов. Далее приведено техническое сравнение с наиболее распространёнными марками.

304H против 304L: Сталь 304L имеет низкое содержание углерода (≤0,03 %), что обеспечивает лучшую стойкость к межкристаллитной коррозии при сварке, однако её прочность при температурах выше 500 °C на 25–30 % ниже. Фланцы из 304H предпочтительны для горячих сред, где ползучесть является лимитирующим фактором, тогда как 304L подходит для сильно коррозионных жидкостей при умеренных температурах.

304H против 316/316L: Добавление молибдена в сталь 316 (2–3 %) повышает коррозионную стойкость к хлоридам и серной кислоте, но при температурах выше 600 °C молибден образует хрупкие карбиды, снижая жаропрочность. Фланцы 304H превосходят 316 именно по высокотемпературной механике, поэтому их выбирают для паропроводов и дымовых газов.

304H против стали Alloy 800H: Лёгированный сплав 800H (Ni-Fe-Cr) имеет ещё более высокую жаропрочность (до 1000 °C), но его стоимость в 3–4 раза выше. Фланец 304H является экономически эффективной альтернативой для условий, где температура не превышает 800 °C, а агрессивность среды не требует никелевых сплавов.

По данным технической документации EN 1092-1, фланцы 304H рекомендованы для условных давлений от PN16 до PN100 при температурах до 700 °C. Цзянинская кузница изготавливает фланцы любых типов (плоские, воротниковые, резьбовые) с толщиной стенки, рассчитанной по методике ASME Section VIII, что гарантирует запас прочности не менее 3,5 по пределу текучести.

Технология изготовления: ковка, термообработка и контроль качества

Качество фланца из стали 304H напрямую зависит от производственного процесса. Цзянинская кузница использует метод горячей ковки на молотах усилием до 10 000 тонн с последующей изотермической выдержкой. Ковка обеспечивает направленную деформацию металла, устраняя литейную пористость и создавая однородную мелкозернистую структуру. После формовки фланец проходит закалку при температуре 1060 °C с охлаждением на воздухе — это фиксирует аустенитное состояние и предотвращает выпадение карбидов на границах зёрен. Далее выполняется контроль твёрдости (по Бринеллю: 187–217 HB), измерение геометрии с помощью координатно-измерительной машины и проверка на проникновение (DPT) для выявления поверхностных дефектов. Каждая партия сопровождается сертификатом качества с указанием механических свойств: предел текучести (≥ 205 МПа при 20 °C), временное сопротивление (≥ 520 МПа) и относительное удлинение (≥ 35 %). Дополнительно, по запросу, проводятся ультразвуковой контроль объёма стали и испытания на герметичность при давлении 1,5×PN. Внедрение системы контроля прослеживаемости (с номером плавки и штампом на каждом фланце) позволяет полностью гарантировать соответствие требованиям заказчика. (咨询热线：176 9623 6479)

Области применения и отраслевые примеры

Фланцы из стали 304H нашли применение в нескольких ключевых отраслях, где важна комбинация жаропрочности и коррозионной стойкости. В нефтегазовом секторе их устанавливают на трубопроводах горячего конденсата, линиях рециркуляции синтез-газа и на выходе из реакторов дегидрирования. На одном из проектов по модернизации установки замедленного коксования в 2025 году фланцы 304H диаметром DN150–DN400 обеспечили безотказную работу при температуре 650 °C в течение 36 месяцев без замены. В химической промышленности фланец 304H применяют в производстве капролактама, где среда содержит аммиак, воду и органические растворители — агрессивный состав при 250–300 °C. Также стоит отметить использование в атомной энергетике: на вспомогательных паропроводах АЭС с реакторами ВВЭР-1200 для температур до 550 °C. Для каждого случая Цзянинская кузница подбирает оптимальный тип уплотнительной поверхности (RF, RTJ, FF) и толщину прокладки. При проектировании фланцевого соединения важно учитывать возможность термоциклирования — расчёт по методике EN 13445 для 304H показывает, что коэффициент запаса по термоусталости составляет не менее 2,0 при 10 000 циклах.

Рекомендации по подбору и эксплуатации фланцев 304H

Чтобы фланец из стали 304H служил максимально долго, необходимо соблюдать несколько условий при выборе, монтаже и эксплуатации.

• Соответствие давлению и температуре. Проверьте допустимые значения по паспорту: для PN40 при 600 °C допускается снижение рабочего давления на 30 % от номинала. Пользуйтесь температурно-поправочными коэффициентами из ASME B16.5.
• Правильная затяжка болтов. Для фланцев 304H при высоких температурах рекомендуется использовать шпильки из стали 25CrMo4 с предварительным натягом, рассчитанным на тепловое релаксацию. Момент затяжки должен быть скорректирован с учётом увеличения модуля упругости материала при нагреве.
• Учёт коэффициента линейного расширения. У стали 304H он составляет около 17,2×10⁻⁶ K⁻¹, что при 500 °C даёт удлинение ≈8 мм/м — соединяемые детали должны иметь компенсацию (сильфонные компенсаторы или подвижные опоры).
• Регламентные осмотры. При длительной эксплуатации (свыше 5 лет) необходимо выполнять выборочный контроль твёрдости и структуры — возможно образование σ-фазы при 600–800 °C, что снижает пластичность. Замена фланцев 304H обычно проводится после 50 000 часов наработки при температурах близких к предельным.

Цзянинская кузница оказывает техническую поддержку при подборе фланцев, предоставляя расчёты на прочность по заказным параметрам. (咨询热线：176 9623 6479)

Экономическая эффективность и выводы

При оценке совокупной стоимости владения фланцы из стали 304H показывают выгоду за счёт увеличенного межремонтного пробега и снижения числа внеплановых остановок. Согласно расчётам на основе данных за 2024–2025 годы, использование фланцев 304H вместо стандартных 316 в высокотемпературных контурах позволяет снизить эксплуатационные расходы на 16–20 % за счёт более высокой надёжности. При этом стоимость самого фланца 304H на 8–12 % выше по сравнению с 304L, но разница окупается уже в течение двух-трёх лет при работе в жёстких условиях. Цзянинская кузница как производитель с собственной ковочной базой и лабораторией контроля качества гарантирует стабильность химического состава и механических свойств на каждой партии. Выбор фланца из стали 304H — это обоснованное техническое решение для систем, где важны долговечность, высокая температура и надёжность соединения. При условии соблюдения правил монтажа и эксплуатации такой фланец способен работать без нареканий более 15 лет, подтверждая свою эффективность в реальных промышленных условиях. Для консультации по подбору и приобретения фланцев 304H в любых типоразмерах свяжитесь с нами по телефону (咨询热线：176 9623 6479).
