Поковка плоского приварного фланца: описание и особенности

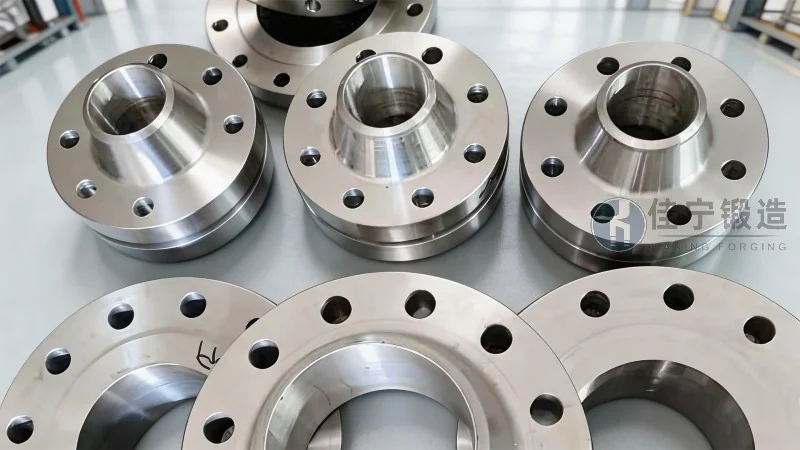

В современном трубопроводном машиностроении и нефтегазовом секторе плоские приварные фланцы занимают одно из ключевых мест среди соединительных элементов. Их производство методом горячей штамповки или свободной ковки позволяет добиться оптимального сочетания прочностных характеристик, герметичности и долговечности. Плоский приварной фланец, изготовленный методом поковки, представляет собой диск с равномерно расположенными отверстиями под болты и конической или цилиндрической расточкой под трубу. В отличие от литых аналогов, кованые фланцы не имеют внутренних раковин, пор и микротрещин, что принципиально повышает их эксплуатационную надёжность. Технологический процесс начинается с резки мерной заготовки из качественного круглого проката, затем следует нагрев до температур ковки в индукционных печах, что обеспечивает равномерный прогрев без пережога структуры металла. На гидравлических молотах или прессах усилием от 630 до 2500 тонн производится формообразование — осадка, протяжка, раскатка ступицы и канавки под уплотнительное кольцо. Особенностью именно плоских приварных фланцев является то, что они привариваются к трубе угловым швом с двух сторон, и вся нагрузка передаётся через сварной шов, поэтому качество поковки напрямую влияет на свариваемость и ресурс узла. На предприятии Цзянинская кузница применяются технологические карты, разработанные для каждого типоразмера от Ду15 до Ду1600, что позволяет гарантировать стабильность геометрии и механических свойств. Современное оборудование с ЧПУ обеспечивает минимальные допуски по толщине стенки и плоскостности привалочной поверхности. После ковки каждая партия проходит термическую обработку — нормализацию или улучшение (закалка с высоким отпуском) — для снятия остаточных напряжений и приведения структуры к сорбиту или перлиту с равномерным распределением карбидов. Заключительный этап — ультразвуковой контроль и гидроиспытания на герметичность, что подтверждает соответствие классу герметичности «А» по ГОСТ 33259-2015. Таким образом, поковка плоского приварного фланца — это не просто механическая обработка, а комплексный технологический процесс, в котором сочетаются металлургическое качество, точность формообразования и строгий контроль на каждом этапе.

Особое внимание при производстве поковок плоских приварных фланцев уделяется химическому составу стали. Для большинства заказов используются марки 20, 09Г2С, 15Х5М, 12Х18Н10Т и другие в зависимости от рабочей среды и температуры. В 2026 году, по данным отраслевых аналитических агентств, более 65% фланцевой продукции в России и странах СНГ востребовано в сегментах с умеренными и высокими требованиями по давлению — от 1,6 до 6,4 МПа. При этом доля импортных поставок сокращается, а отечественные производители, такие как Цзянинская кузница, наращивают выпуск поковок, соответствующих стандартам EN 1092-1 и ASME B16.5. Одной из важных тенденций 2025-2026 годов стало внедрение цифровой маркировки каждой поковки с возможностью отследить номер плавки, режим термообработки и результаты контроля через QR-код. Это повышает прозрачность производства и доверие со стороны заказчиков. Кроме того, на рынке наблюдается устойчивый спрос на фланцы с повышенной коррозионной стойкостью для offshore-проектов и объектов нефтехимии, что стимулирует производителей осваивать поковки из аустенитных и дуплексных нержавеющих сталей. Технология свободной ковки на гидравлических прессах позволяет изготавливать поковки массой до 5000 кг с минимальной припусковой зоной, что экономит металл и снижает стоимость последующей механической обработки. Плоский приварной фланец в поковке, в отличие от прокатного диска, имеет волокнистую макроструктуру, повторяющую контур детали, что обеспечивает повышенную стойкость к ударным нагрузкам и циклическим напряжениям. Поэтому при проектировании ответственных трубопроводных систем всё чаще закладывают требование «поковка, группа IV по ГОСТ 8479» — это гарантирует плотность и однородность металла по всему сечению. В компании Цзянинская кузница разработан перечень типовых решений, позволяющий сократить срок изготовления до 25 рабочих дней для стандартных типоразмеров, включая поковки с черновой механической обработкой. (咨询热线：176 9623 6479) При этом каждый заказ сопровождается полным пакетом документации: сертификат качества, протоколы механических испытаний, ультразвуковой контроль и заключение по гидроиспытаниям. Такой уровень сервиса становится стандартом для предприятий, стремящихся к долгосрочному партнёрству.

Конструктивные и технологические особенности поковки плоского приварного фланца

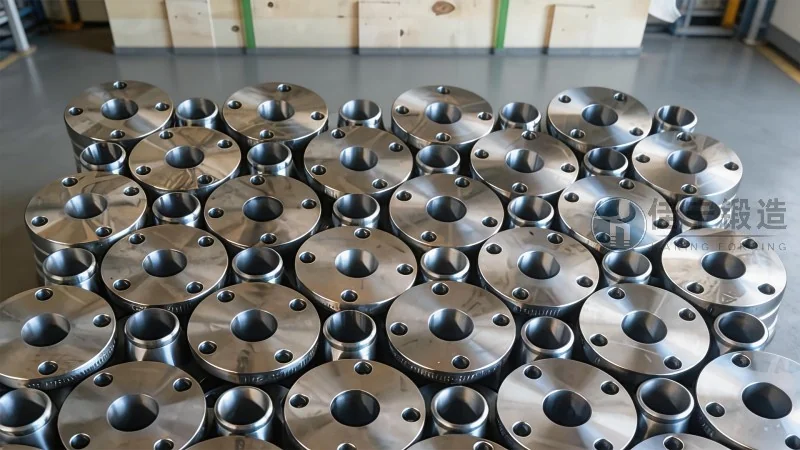

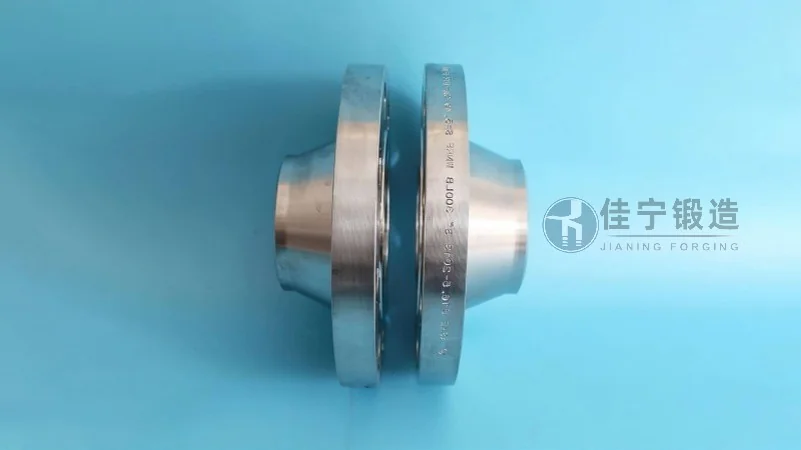

Конструкция плоского приварного фланца относительно проста: это плоское кольцо с центральным отверстием, которое надевается на трубу и приваривается двумя угловыми швами — снаружи и изнутри. Однако именно эта простота предъявляет высокие требования к точности изготовления поковки. Основные конструктивные параметры включают наружный диаметр, диаметр болтовой окружности, количество и диаметр отверстий под болты, толщину фланца, диаметр расточки под трубу и высоту конуса (ступицы). На предприятии Цзянинская кузница для каждого типоразмера разработаны поковочные чертежи с учётом усадки, припусков на механическую обработку и кузнечных напусков. Горячая ковка позволяет сформировать ступицу с плавным переходом к плоской части, что даёт благоприятную картину распределения напряжений при эксплуатации. В отличие от литья, где возможно образование усадочных раковин в зоне ступицы, кованый фланец имеет плотную бездефектную структуру. Технологическая цепочка включает нагрев заготовки до 1150–1200 °C (в зависимости от марки стали), выдержку для гомогенизации, ковку на прессе с усилием не менее 1000 тонн для типоразмеров до Ду300 и до 4000 тонн для крупногабаритных поковок. После ковки обязательно проводится предварительная механическая обработка — обрезка заусенца, зачистка поверхности и сверление центровочных отверстий. Затем следует нормализация с нагревом до 880–920 °C и охлаждением на воздухе, что обеспечивает мелкозернистую структуру феррито-перлитного класса. Для изделий, работающих при температурах до -60 °C, применяется закалка и высокий отпуск, что гарантирует отсутствие хрупкого разрушения. Особое внимание уделяется контролю геометрии: овальность расточки не должна превышать 0,5% от диаметра, а неперпендикулярность привалочной поверхности относительно оси — не более 0,3 мм на 100 мм радиуса. Плоские приварные фланцы в поковке могут поставляться как с чистовой механической обработкой, так и с «чёрной» поверхностью — под последующую расточку на объекте. В 2026 году наблюдается рост спроса на фланцы с антикоррозионным покрытием: цинконаполненными грунтами, эпоксидными составами или горячим цинкованием. Цзянинская кузница предлагает вариант поставки с грунтовкой ГФ-021 или цинк-силикатным покрытием по запросу.

Основные преимущества поковки перед альтернативными методами изготовления

• Повышенная плотность и однородность металла — в процессе ковки происходит проработка структуры, дробление дендритов и залечивание микропустот, что даёт прирост пластичности и вязкости на 20–30% по сравнению с литьём.
• Благоприятная ориентация волокна — линии тока металла следуют контуру детали, что увеличивает сопротивление усталости при циклических нагрузках и исключает расслоение в зоне сварного шва.
• Минимальный разброс механических свойств — по результатам испытаний партий поковок из стали 20 предел текучести составляет 245–265 МПа, а относительное удлинение 24–28%, что соответствует 2-й и 3-й категории прочности по ГОСТ 8479-70.
• Возможность изготовления крупногабаритных фланцев — масса поковки может достигать 5 тонн, что позволяет производить фланцы Ду800–Ду1600 для магистральных трубопроводов и оборудования нефтехимии.
• Экономия металла при серийном производстве — коэффициент использования материала при свободной ковке составляет 0,65–0,75, а при штамповке в подкладных штампах — до 0,85, что снижает себестоимость заготовки.
• Стабильность качества от партии к партии — строгое соблюдение технологических режимов и стопроцентный неразрушающий контроль гарантируют повторяемость результатов.
• Сертификация по российским и международным стандартам — продукция может аттестовываться по требованиям Ростехнадзора, ЕАЭС, а также EN 10204 с выдачей сертификата 3.1 или 3.2.

Каждое из этих преимуществ подтверждено многолетней практикой эксплуатации поковок в составе компрессорных станций, газораспределительных пунктов, нефтетерминалов и технологических линий химических заводов. Например, на одном из объектов в Западной Сибири фланцы из поковки стали 09Г2С после 12 лет работы показали нулевой процент отказов при давлении 4,0 МПа и температуре -45 °C. Это говорит о том, что инвестиции в качественную поковку окупаются за счёт увеличения межремонтного пробега и снижения риска аварийных остановок.

Области применения и критерии выбора поковок плоских приварных фланцев

Спектр использования поковок плоских приварных фланцев охватывает практически все отрасли, где требуются разъёмные соединения трубопроводов. Основные направления включают:

• Нефтегазовая отрасль — обустройство месторождений, обвязка скважин, внутрипромысловые и магистральные трубопроводы, установки подготовки нефти и газа. Здесь применяются фланцы на рабочее давление до 16 МПа из сталей 20, 09Г2С, 15Х5М.
• Нефтехимия и химическая промышленность — технологические трубопроводы с агрессивными средами требуют нержавеющих поковок марок 12Х18Н10Т, 10Х17Н13М2Т, а также биметаллических фланцев с плакировкой.
• Энергетика — на тепловых и атомных электростанциях фланцы работают в системах пара и горячей воды при температурах до 300 °C и давлении до 6,4 МПа, для них используется поковка из стали 20К или 15ГС с обязательным контролем ударной вязкости.
• Судостроение и офшорные проекты — высокая коррозионная стойкость в морской воде достигается применением поковок из стали 10ХНДП или дуплексной стали 1.4462 с защитными покрытиями.
• Пищевая и фармацевтическая промышленность — используются фланцы из стали 12Х18Н10Т с электрополировкой поверхности и гигиеническими уплотнениями.

При выборе поставщика поковок важно учитывать не только номинальные характеристики, но и стабильность их поддержания. Компания Цзянинская кузница регулярно проводит контрольные испытания на соответствие требованиям заказчика, что подтверждается протоколами аккредитованной лаборатории. В 2026 году одним из ключевых критериев выбора становится срок изготовления: при стандартном цикле 30–45 дней возможно ускоренное производство отдельных партий за 18–20 дней с доплатой 10–15%. Также востребована услуга входного контроля на складе заказчика с участием экспертов независимой лаборатории. Поковки плоских приварных фланцев от Цзянинская кузница проходят 100% контроль геометрии на координатно-измерительных машинах, что исключает отклонения по наружному диаметру и толщине более 0,2 мм. Такой подход особенно важен при монтаже трубопроводов с предварительно изготовленной обвязкой, где поле допуска на сборку минимально.

Выводы и рекомендации по выбору поковки плоского приварного фланца

Современный рынок соединительных деталей предъявляет высокие требования к качеству, срокам поставки и документальному сопровождению. Поковка плоского приварного фланца остаётся наиболее надёжным способом получения заготовки для ответственных узлов трубопроводов. Опыт эксплуатации в различных климатических и технологических условиях доказывает, что правильно выбранная поковка сохраняет работоспособность не менее 20–30 лет при соблюдении режимов эксплуатации. При заказе фланцев следует обращать внимание на несколько ключевых моментов: наличие сертификата на сталь с указанием номера плавки, результаты УЗК поковки по всей площади, соответствие геометрических параметров ГОСТ или чертежу заказчика, а также наличие документально подтверждённой термической обработки. Цзянинская кузница обеспечивает полный цикл производства — от входного контроля металла до финальной маркировки и упаковки, что гарантирует сквозную прослеживаемость продукции. Для каждого заказа ведётся архив электронных паспортов с фотографиями поковки до и после механической обработки. (咨询热线：176 9623 6479) Специалисты компании готовы предоставить расчёт времени изготовления и стоимости для любых типоразмеров по запросу. В условиях импортозамещения и роста требований к безопасности трубопроводных систем сотрудничество с проверенным производителем поковок становится не просто вопросом цены, а стратегическим решением, влияющим на стабильность работы всего предприятия. Высокая культура производства, дисциплина термообработки и многоступенчатый контроль — вот те факторы, которые превращают поковку плоского приварного фланца в гарант долговременной и безопасной эксплуатации трубопровода.
