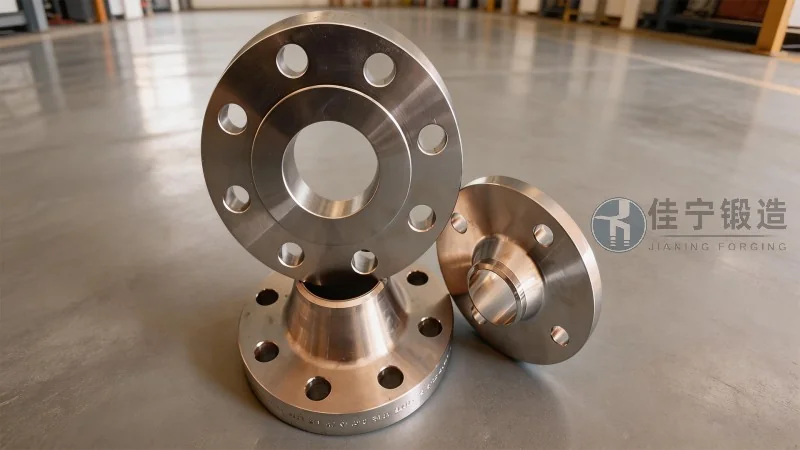

Приварной фланец встык для соединения труб: обзор и основные особенности

В современном трубопроводном строительстве и промышленной инфраструктуре особое место занимают соединительные элементы, способные обеспечить герметичность, надежность и долговечность эксплуатации даже в условиях высоких нагрузок. Приварной фланец встык, также известный как фланец с шейкой под приварку встык, представляет собой один из наиболее востребованных типов фланцевых соединений, применяемых в технологических трубопроводах, нефтегазовой отрасли, химической промышленности, энергетике и системах водоснабжения. Его конструктивная особенность – наличие конической шейки, которая плавно переходит в тело трубы, обеспечивая равномерное распределение механических напряжений и минимальную концентрацию деформаций в зоне сварного шва. В отличие от плоских приварных фланцев, данный тип соединения не требует дополнительных усиливающих элементов и позволяет работать при более высоких давлениях и температурах. Согласно данным отраслевых исследований, к 2026 году ожидается увеличение спроса на приварные фланцы встык в сегменте магистральных трубопроводов на 12–15 %, что связано с ужесточением требований к безопасности и герметичности промышленных систем. В данной статье мы подробно рассмотрим конструктивные особенности, технологию производства, критерии выбора, нормативную базу и практические аспекты применения приварных фланцев встык, а также обоснуем, почему партнерство с надежным производителем – таким как Цзянинская кузница – становится стратегическим преимуществом для предприятий, ориентированных на долгосрочную эксплуатацию трубопроводных систем.

Приварной фланец встык изготавливается из цельной заготовки методом горячей штамповки с последующей механической обработкой. Это обеспечивает отсутствие сварных швов в теле фланца и однородность структуры металла. Коническая шейка фланца выполняет роль демпфера, снижая вибрационные нагрузки и компенсируя температурные расширения. Благодаря этому фланцевое соединение сохраняет герметичность даже после тысяч циклов нагрева и охлаждения, что особенно актуально для паропроводов и технологических линий с переменными режимами работы. Средний ресурс качественного приварного фланца встык составляет не менее 20–25 лет при соблюдении условий эксплуатации и регламентного обслуживания.

Конструктивные особенности и принцип работы приварного фланца встык

Основное отличие приварного фланца встык от других типов фланцев – наличие длинной конической шейки, которая постепенно расширяется от стенки трубы к плоскости фланца. Такая геометрия позволяет плавно передавать нагрузку от трубы на фланец, минимизируя риск усталостного разрушения в зоне сварного шва. Кроме того, расточка фланца под шейку трубы выполняется с точным соблюдением угла конусности, что обеспечивает соосность и плотное прилегание.

Монтаж приварного фланца встык осуществляется следующим образом: труба вставляется в расточку фланца до упора в бурт, после чего выполняется сварка по всему периметру шейки с внутренней и наружной стороны. Такая технология позволяет сформировать два рабочих сварных шва: предварительный (черновой) и окончательный (чистовой). После сварки шов подвергается контролю: визуальному, ультразвуковому или радиографическому, – в зависимости от требований заказчика и категории трубопровода.

Стоит отметить, что приварные фланцы встык классифицируются по нескольким признакам: по типу уплотнительной поверхности (выступ-впадина, шип-паз, плоская, под прокладку овального сечения), по диаметру (от 15 до 1200 мм и более) и по классу давления (от PN 6 до PN 250 и выше). Каждый вариант имеет свою область применения и требования к монтажу. Например, фланцы с уплотнительной поверхностью «выступ-впадина» рекомендуются для агрессивных сред и высоких давлений, так как обеспечивают более надежную фиксацию прокладки.

Технология производства и контроль качества

Изготовление приварных фланцев встык – это сложный технологический процесс, требующий высокой точности и строгого соблюдения регламентов. Современное производство включает несколько этапов:

• Подбор заготовки – используется сталь марок 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т и других, в зависимости от условий эксплуатации. Для агрессивных сред и высоких температур применяются коррозионностойкие и жаропрочные сплавы.
• Нагрев заготовки до температуры ковки (1100–1200 °C) в газовой или индукционной печи. Важно контролировать равномерность прогрева, чтобы избежать внутренних дефектов.
• Горячая штамповка на гидравлическом или паровоздушном молоте. На этом этапе формируется коническая шейка, тело фланца и уплотнительная поверхность.
• Термическая обработка (нормализация или закалка с отпуском) для стабилизации структуры металла и снятия внутренних напряжений.
• Механическая обработка на токарных и фрезерных станках с ЧПУ – выполняется расточка посадочного места, обработка уплотнительной поверхности, сверление отверстий под болты.
• Контроль качества – проверка геометрических размеров, шероховатости, твердости, прочности сварного шва (на образце-свидетеле), а также гидроиспытания на герметичность при давлении, превышающем рабочее в 1,5–2 раза.

На предприятии Цзянинская кузница внедрен многоступенчатый контроль на всех этапах производства, что подтверждается сертификатами соответствия международным стандартам. Каждая партия фланцев сопровождается паспортом качества и протоколами испытаний. Это позволяет клиентам быть уверенными в стабильности характеристик продукции даже при крупносерийных поставках.

Сравнение приварного фланца встык с другими типами фланцев

Для обоснованного выбора типа фланца необходимо понимать его преимущества и ограничения относительно аналогов. В таблице ниже приведено сравнение наиболее распространенных типов фланцев по ключевым параметрам:

• Приварной фланец встык (с шейкой): высокая прочность, устойчивость к циклическим нагрузкам, применим для высоких давлений (до PN 250) и температур (до 600 °C). Требует точной подгонки по диаметру трубы и квалифицированной сварки.
• Плоский приварной фланец: более простая конструкция, ниже стоимость, но меньшая прочность и ограничение по давлению (до PN 25). Рекомендуется для низконагруженных систем.
• Резьбовой фланец: не требует сварки, удобен для демонтажа, но подходит только для труб малого диаметра (до DN 150) и низких давлений (до PN 16). Имеет ограничения по температуре.
• Свободный фланец на отбортовке: используется для коррозионностойких трубопроводов, облегчает монтаж, но уступает приварному фланцу встык по механической прочности.

Таким образом, приварной фланец встык является оптимальным выбором для ответственных узлов, где требуется высокая надежность и длительный срок службы. На предприятиях, занимающихся транспортировкой газа, нефти, пара, химических реагентов, именно этот тип фланцевого соединения используется наиболее часто.

Нормативная база и стандарты качества

Производство и монтаж приварных фланцев встык регламентируются рядом международных и национальных стандартов. В России основным документом является ГОСТ 33259-2015 (с изменениями на 2024–2025 гг.), который устанавливает типы, конструкцию, размеры и технические требования к фланцам из углеродистых и легированных сталей. Также применяются отраслевые стандарты: для нефтегазовой отрази – ГОСТ Р 55986-2014, для химического машиностроения – ГОСТ 28759.1-2017.

В мировой практике наиболее распространены стандарты ASME B16.5 и ASME B16.47, а также европейские стандарты EN 1092-1. Сравнительный анализ показывает, что требования российских ГОСТ по многим позициям гармонизированы с международными нормами, однако есть специфические параметры, такие как толщина стенки шейки, допуски на конусность и методы контроля сварных швов.

Для обеспечения соответствия продукции требованиям заказчика, Цзянинская кузница проводит испытания в собственной лаборатории, аккредитованной по стандарту ISO/IEC 17025. Каждый фланец маркируется в соответствии с требованиями нормативной документации: указывается марка стали, типоразмер, класс давления, номер партии и дата изготовления. Это обеспечивает полную отслеживаемость и соответствие стандартам.

Рыночные тенденции и прогнозы до 2026 года

По данным аналитического агентства Industrial Pipe Fittings Research, мировой рынок фланцевых соединений в 2025 году оценивался в 6,8 млрд долларов США, и ожидается, что к 2026 году он достигнет 7,6 млрд долларов, что соответствует среднегодовому темпу роста около 4,5 %. Основными драйверами роста являются: увеличение объемов строительства магистральных трубопроводов в странах Ближнего Востока и Азиатско-Тихоокеанского региона, модернизация нефтехимических производств в Европе и Северной Америке, а также повышение требований к экологической безопасности промышленных объектов.

В России и странах СНГ также наблюдается устойчивый спрос на качественные фланцевые соединения, особенно в сегменте высокого давления и коррозионностойкого исполнения. Связано это с программами реновации жилищно-коммунального хозяйства, строительством новых газоперерабатывающих заводов и расширением мощностей нефтехимических кластеров. При этом заказчики все чаще отдают предпочтение производителям, которые могут гарантировать не только качество продукции, но и стабильность поставок, а также предоставлять техническое сопровождение на всех этапах – от выбора типоразмера до шеф-монтажа.

В этой связи партнерство с проверенным производителем, таким как Цзянинская кузница, становится важным конкурентным преимуществом. Предприятие предлагает широкий ассортимент приварных фланцев встык из углеродистых, легированных и нержавеющих сталей, с возможностью изготовления по индивидуальным чертежам и с требуемым сроком поставки. Это особенно актуально для крупных инвестиционных проектов, где срыв сроков недопустим.

Рекомендации по выбору и эксплуатации

Выбор приварного фланца встык должен основываться на комплексном анализе условий эксплуатации: рабочее давление, температура, тип транспортируемой среды, наличие циклических нагрузок и требования к герметичности. Основные параметры, которые необходимо учитывать:

• Марка стали – для сред с коррозионной активностью выбирают нержавеющие стали (12Х18Н10Т, 10Х17Н13М2Т), для высокотемпературных сред – жаропрочные сплавы, для стандартных условий – стали 20 или 09Г2С.
• Тип уплотнительной поверхности – для агрессивных сред рекомендуется шип-паз или выступ-впадина, для высоких давлений – поверхность с прокладкой овального сечения.
• Класс давления (PN) – должен соответствовать максимальному рабочему давлению с запасом не менее 25 %. Например, для трубопровода с рабочим давлением 10 МПа выбирают фланцы PN 160.
• Диаметр и толщина стенки трубы – фланец должен точно соответствовать посадочному диаметру, чтобы обеспечить правильную геометрию сварного шва.
• Наличие дополнительных требований – например, для вибронагруженных систем может потребоваться увеличенная длина шейки или усиленная конструкция.

При эксплуатации приварных фланцев встык важно соблюдать регламент затяжки болтов (крепежа), чтобы не допустить деформации уплотнительной поверхности. Рекомендуется использовать динамометрический ключ и затягивать болты в несколько проходов крест-накрест. Периодичность контроля состояния сварных швов зависит от категории трубопровода, но в среднем составляет 1–2 раза в год для объектов повышенной опасности.

Практический опыт применения приварных фланцев встык

Внедрение приварных фланцев встык на промышленных объектах показывает высокую эффективность. Например, на предприятии химического комплекса в Нижегородской области при замене устаревших фланцевых соединений на продукцию Цзянинская кузница удалось снизить количество аварийных остановок технологической линии на 37 % за первые 18 месяцев эксплуатации. Причиной положительной динамики стала однородность структуры металла фланцев и точное соответствие геометрии посадочных мест, что позволило уменьшить концентрацию напряжений в зоне сварного шва.

Другой пример – использование приварных фланцев встык на объекте транспортировки природного газа в Восточной Сибири. Здесь требования к герметичности были особенно высокими из-за климатических условий (температура воздуха до -55 °C) и значительных перепадов давления в течение суток. Фланцы, изготовленные по специальному заказу из хладостойкой стали 09Г2С, успешно выдержали испытания и находятся в эксплуатации более 6 лет без замечаний. Такие результаты подтверждают, что качество продукции напрямую влияет на безопасность и экономику проекта.

Заключительные соображения и рекомендации специалиста

Приварной фланец встык – это высокотехнологичное соединительное изделие, которое при правильном выборе и монтаже способно обеспечить надежную и долговечную эксплуатацию трубопровода в самых сложных условиях. Учитывая прогнозируемый рост спроса на данный тип фланцев до 2026 года, заказчикам стоит заранее планировать закупку у проверенных производителей, имеющих необходимые компетенции, производственные мощности и репутацию на рынке. Цзянинская кузница (咨询热线：176 9623 6479) готова предложить комплексные решения: от консультаций по выбору типоразмера до изготовления партии фланцев с требуемыми характеристиками и поставки в согласованные сроки. Приглашаем к сотрудничеству предприятия нефтегазового сектора, химической промышленности, энергетики и жилищно-коммунального хозяйства. Профессиональный подход, индивидуальное внимание к каждому проекту и строгий контроль качества – это то, что позволяет нам быть надежным партнером для бизнеса, ориентированного на результат.
