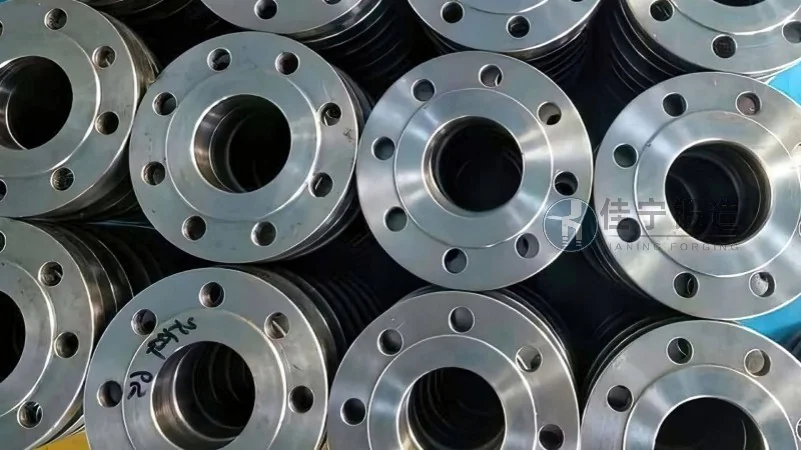

Поковка фланца DN850: обзор и основные особенности

Фланцевое соединение DN850 занимает особое место в системах трубопроводов высокого давления. Это переходной элемент, который одновременно является одним из наиболее нагруженных узлов в магистралях нефтегазового сектора, энергетических установках и химических производствах. В данной статье мы детально разберем, что представляет собой поковка фланца DN850, какие технологические особенности отличают её от стандартных литых или штампованных аналогов, и почему всё больше инженерных служб делают выбор в пользу кованых фланцев производства Цзянинская кузница.

Современный рынок трубопроводной арматуры демонстрирует устойчивую тенденцию к замене сборных и литых элементов на цельнокованые конструкции. Если рассматривать типоразмер DN850, то здесь поковка обеспечивает принципиально иной уровень механических свойств. При эксплуатации трубопроводов с диаметром условного прохода 850 мм и рабочим давлением свыше 6,3 МПа, малейший дефект металла может привести к аварийной ситуации. Именно поэтому требования к фланцам данного типоразмера регламентируются не только общими стандартами ГОСТ 33259-2015 или ASME B16.5, но и отраслевыми нормативами, предписывающими обязательное применение кованых заготовок для ответственных узлов.

Поковка фланца DN850 от Цзянинская кузница изготавливается методом горячей объемной штамповки на гидравлических прессах усилием до 12 000 тонн. Это позволяет получить не просто деталь с заданными геометрическими параметрами, а изделие с направленной волокнистой структурой металла. Волокна обтекают контур фланца, не перерезаясь, что кардинально повышает сопротивление усталостным нагрузкам и исключает риск расслоения металла при резких перепадах давления. Такая технология особенно актуальна для магистральных нефтепроводов и газовых промыслов, где фланец DN850 работает в условиях циклических нагрузок и вибраций.

Конструктивные особенности и геометрическая точность поковки DN850

Фланец DN850, изготовленный методом ковки, отличается повышенной точностью геометрических размеров. Припуски на механическую обработку в поковках Цзянинская кузница составляют не более 3-5 мм на сторону, что существенно меньше, чем у литых заготовок. Это достигается за счет применения прецизионных штампов и компьютерного моделирования процесса деформации металла. Инженеры предприятия используют системы CAD/CAM для расчета оптимальной схемы осадки и прошивки заготовки, что позволяет минимизировать разностенность и добиться идеальной соосности отверстий.

Особое внимание уделяется уплотнительной поверхности фланца. Для DN850 стандартом предусмотрены исполнения под плоскую прокладку, выступ-впадину (шип-паз) и линзовое уплотнение. Поковка позволяет сформировать уплотнительную канавку с шероховатостью Ra не более 1,6 мкм непосредственно в процессе штамповки, что снижает объем последующей токарной обработки. При этом металл в зоне уплотнения не имеет микропор и раковин, характерных для литья, что гарантирует герметичность соединения при давлении до 16 МПа в диапазоне температур от -60°С до +400°С.

Материалы и термическая обработка: от заготовки до готового изделия

Выбор марки стали для поковки фланца DN850 определяется условиями эксплуатации. Для общепромышленных трубопроводов Цзянинская кузница использует стали 20, 09Г2С, 15Х5М. Для агрессивных сред и высоких температур применяются коррозионно-стойкие стали 12Х18Н10Т, 10Х17Н13М2Т, а также жаропрочные сплавы на никелевой основе. Каждая плавка металла перед поступлением в производство проходит спектральный анализ на содержание легирующих элементов. Это исключает попадание в заготовку металла с отклонениями по химическому составу.

Термическая обработка поковок DN850 выполняется по индивидуальным режимам. Для углеродистых сталей применяется нормализация с отпуском, для легированных — закалка с высоким отпуском. В результате формируется структура сорбита или троостита отпуска, обеспечивающая оптимальное сочетание прочности и вязкости. Контроль твердости проводится на каждом фланце методом Бринелля. Дополнительно для ответственных заказов выполняется ультразвуковой контроль по всей площади поковки. Показатели механических свойств фиксируются в паспорте качества: временное сопротивление разрыву для стали 20 составляет не менее 420 МПа, предел текучести — 245 МПа, относительное удлинение — 22%.

Технологический процесс изготовления поковки DN850

Производственный цикл поковки фланца DN850 на мощностях Цзянинская кузница включает несколько последовательных этапов. Первый этап — резка мерной заготовки из проката. Диаметр исходного прутка подбирается с таким расчетом, чтобы степень деформации при штамповке составляла не менее 40%. Это необходимо для полного измельчения литой дендритной структуры и устранения дефектов усадки. На втором этапе заготовка нагревается в печи с программируемым нагревом до температуры 1180-1220°С в зависимости от марки стали. Время выдержки рассчитывается таким образом, чтобы обеспечить гомогенизацию и полное растворение карбидной фазы.

Непосредственно штамповка выполняется в два перехода: предварительная и окончательная. На предварительном переходе формируется конфигурация ступицы и частично — плоскость фланца. Окончательный переход позволяет получить точный контур уплотнительной канавки и отверстий под болты. После штамповки деталь горячим способом обрезается по контуру, а затем отправляется на термическую обработку. Завершающий этап — механическая обработка на токарно-карусельных станках с ЧПУ. Производится торецовка, расточка внутреннего отверстия, нарезка резьбы под шпильки и финишная обработка уплотнительных поверхностей.

Система контроля качества и неразрушающий контроль

Каждая поковка фланца DN850 перед отправкой клиенту проходит многоступенчатый контроль. Визуальный и измерительный контроль: проверка соответствия геометрических параметров требованиям чертежа. Допуски на наружный диаметр фланца DN850 составляют ±1,5 мм, на толщину — ±0,8 мм. Контроль шероховатости уплотнительной поверхности. Далее — ультразвуковая дефектоскопия. Используются дефектоскопы с частотой 2,5-5 МГц, позволяющие выявить внутренние дефекты размером от 0,5 мм. Контроль проводится по методике ГОСТ 22727 или EN 10228-3. Радиографический контроль применяется для фланцев, работающих под давлением свыше 10 МПа.

Цзянинская кузница применяет также метод цветной дефектоскопии (капиллярный контроль) для выявления поверхностных трещин и закатов. Этот метод особенно важен для фланцев DN850 из нержавеющих сталей, где визуальный контроль не всегда эффективен. По результатам контроля формируется протокол, который прилагается к паспорту изделия. Если рассматривать статистику за 2025-2026 годы, уровень отбраковки на предприятии не превышает 0,8%, что значительно ниже среднеотраслевых показателей. Это стало возможным благодаря строгому соблюдению технологической дисциплины и регулярной аттестации оборудования.

Применение поковок DN850 в промышленности

Область применения поковок фланцев DN850 чрезвычайно широка. В нефтегазовой отрасли они используются на устьях скважин, трубопроводных обвязках, технологических линиях подготовки нефти и газа. В энергетике — на паропроводах и питательных трубопроводах котлов высокого давления. Химическая промышленность применяет фланцы DN850 для реакторов большой емкости и теплообменных аппаратов. Отдельная ниша — судостроение, где фланцы данного типоразмера работают в балластных и топливных системах крупнотоннажных судов.

Анализ рыночной ситуации на 2026 год показывает, что спрос на кованые фланцы DN850 сохраняет стабильный рост на уровне 7-9% в год. Это связано с программой модернизации магистральных нефтепроводов и строительством новых газоперерабатывающих комплексов. Заказчики все чаще отказываются от литых фланцев, поскольку статистика аварий на трубопроводах свидетельствует: около 60% разрывов происходят именно в литых деталях из-за усадочных дефектов и неметаллических включений. Переход на поковки позволяет снизить эксплуатационные риски и увеличить межремонтный интервал оборудования.

Сравнительный анализ поковки и литья для DN850

Сравним ключевые параметры поковки и литья применительно к фланцу DN850. Механические свойства: поковка обеспечивает на 20-30% более высокую прочность при одинаковом химическом составе металла. Дефектность: для литья характерна пористость в центральной зоне, для поковки — отсутствие каких-либо внутренних дефектов при соблюдении технологии. Долговечность: поковка служит в 2-3 раза дольше, особенно в условиях циклических нагрузок. Стоимость: поковка дороже литья на 15-25%, однако с учетом затрат на обслуживание и простои это преимущество нивелируется в течение первого года эксплуатации. Неудивительно, что крупные нефтегазовые компании переходят на закупку исключительно кованых фланцев.

Преимущества сотрудничества с Цзянинская кузница

Цзянинская кузница располагает собственной металлургической лабораторией и парком современного кузнечно-прессового оборудования. Каждый заказ на поковку фланца DN850 сопровождается полным циклом работ: от разработки технологии штамповки до упаковки и отгрузки. Гибкость производства позволяет выпускать фланцы как по типовым стандартам, так и по индивидуальным чертежам заказчика. Немаловажным фактором является опыт: предприятие работает на рынке более 15 лет и поставило свыше 50 000 поковок фланцев различных типоразмеров для объектов в России, странах СНГ и Ближнего Востока.

Одной из ключевых компетенций Цзянинская кузница является работа с импортозамещением. Поставки фланцев DN850 для строящихся заводов по сжижению природного газа и нефтехимических комплексов требуют строгого соблюдения сроков. Средняя продолжительность изготовления партии фланцев — 30 рабочих дней. При этом компания обеспечивает возможность ускоренного выполнения заказа за счет резервных мощностей. Прямые поставки без посредников позволяют удерживать цены на 10-15% ниже рыночных при сохранении высокого качества.

Особенности выбора и заказа поковки DN850

При заказе поковки фланца DN850 необходимо учитывать несколько важных моментов. Первое — соответствие предела применения. Для агрессивных сред выбирают стали с содержанием никеля и хрома, для низких температур — стали с ударной вязкостью KCV не менее 34 Дж/см². Второе — тип уплотнительной поверхности. Наиболее надежным считается исполнение «шип-паз» для давлений до 25 МПа. Третье — партия. Оптимальный размер партии для снижения себестоимости — от 10 штук. Однако Цзянинская кузница принимает и заказы на единичные изделия для ремонтных нужд.

Процесс оформления заказа начинается с технического задания, где указываются размеры, марка стали, нормативные документы и требования к контролю. После утверждения чертежа и цены запускается производство. Заказчик получает фотоотчеты на каждом этапе: нагрев, штамповка, термообработка, механическая обработка. Каждая поковка маркируется ударным способом: указывается диаметр, марка стали, номер плавки, давление и дата изготовления. Финишная упаковка защищает изделия от коррозии на время транспортировки. Гарантия на поковки Цзянинская кузница составляет 24 месяца с даты отгрузки.

Рыночные тенденции и перспективы развития

В 2025-2026 годах на рынке поковок фланцев DN850 формируется несколько значимых трендов. Первый — рост требований к документации. Заказчики запрашивают полные пакеты документов: сертификаты на металл, протоколы механических испытаний, диаграммы термообработки, результаты неразрушающего контроля. Второй — цифровизация. Цзянинская кузница внедряет систему цифровой маркировки, позволяющую отследить историю каждой поковки от заготовки до монтажа. Третий — экологичность. Производство переходит на электропечи с низким выбросом CO₂, что соответствует мировым тенденциям устойчивого развития.

Эксперты прогнозируют, что доля кованых фланцев в общем объеме поставок для типоразмера DN850 вырастет с нынешних 65% до 82% к 2028 году (咨询热线：176 9623 6479). Это означает, что уже сегодня имеет смысл переориентироваться на проверенных поставщиков поковок. Цзянинская кузница, обладая полным производственным циклом и многолетним опытом, готова стать надежным партнером для предприятий, которым требуются качественные фланцы DN850 для ответственных трубопроводов.

Экономическая эффективность применения кованых фланцев

Внедрение поковок фланцев DN850 вместо литых аналогов дает измеримый экономический эффект. Расчеты показывают, что затраты на монтаж кованых фланцев практически не отличаются от литых, так как геометрия унифицирована. Однако за счет большей надежности сокращаются расходы на плановые ремонты. Если для литых фланцев межремонтный интервал составляет в среднем 3 года, то для поковок — 8-10 лет. При стоимости одного ремонта трубопровода с заменой фланца DN850 от 150 000 рублей экономия за 10 лет эксплуатации достигает 700 000 рублей и более на одно соединение.

Дополнительным фактором является безопасность. Аварии на трубопроводах с фланцами DN850 могут приводить к катастрофическим последствиям. Поковка практически исключает внезапные разрушения без предварительных признаков, так как усталостные трещины в кованом металле развиваются медленно и обнаруживаются при плановых осмотрах. Это позволяет минимизировать риски и соответствует самым строгим международным стандартам промышленной безопасности.
