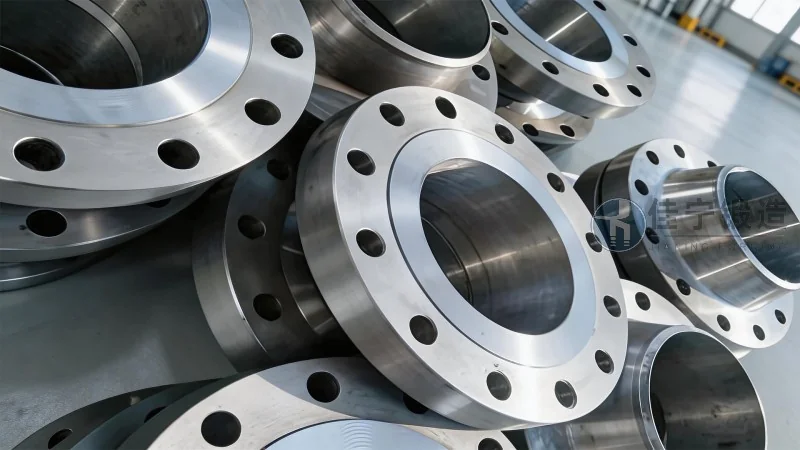

Поковка фланца DN20: описание и ключевые преимущества

Производство штампованных фланцев, в частности изделий типоразмера DN20, является одной из наиболее востребованных позиций на современном рынке трубопроводной арматуры. Данный элемент используется для соединения труб, запорной арматуры и оборудования в системах, работающих под высоким давлением и при значительных перепадах температур. Поковка фланца DN20 — это не просто деталь, а ответственный узел, от качества которого зависит герметичность и безопасность всей магистрали. В условиях ужесточения требований к промышленной безопасности и надежности инфраструктуры, выбор правильного типа фланцев становится критическим фактором. Металлургическая промышленность в 2025–2026 годах демонстрирует устойчивый тренд на переход от литых и сварных конструкций к штампованным (кованым) аналогам. Это связано с более высокой плотностью металла, отсутствием внутренних раковин и микротрещин, которые часто встречаются в литье. Поковка фланца DN20 от компании Цзянинская кузница представляет собой продукт, прошедший полный цикл механической и термической обработки, что гарантирует стабильность геометрических размеров и физико-механических свойств. По данным отраслевых исследований, применение штампованных фланцев позволяет снизить риск аварийных ситуаций на трубопроводах на 15–20% по сравнению с использованием литых аналогов. Именно поэтому специалисты все чаще отдают предпочтение кованым изделиям, особенно в таких сферах, как нефтегазовый комплекс, химическая промышленность, судостроение и энергетика. Для инженеров и снабженцев важно понимать, что фланец DN20, изготовленный методом горячей штамповки, имеет более однородную структуру металла, что положительно сказывается на его способности выдерживать циклические нагрузки и вибрации. В данной статье мы подробно рассмотрим технические характеристики, технологические особенности и эксплуатационные преимущества поковки фланца DN20, а также приведем практические рекомендации по выбору и монтажу. Особое внимание будет уделено соответствию продукции международным стандартам качества, таким как ГОСТ, DIN и ASME. Для тех, кто стремится к максимальной надежности своих трубопроводных систем, понимание процессов ковки и термообработки становится неотъемлемой частью профессиональной компетенции.

Технические и конструктивные особенности поковки фланца DN20

Фланец DN20 относится к категории малых диаметров, но его роль в трубопроводной системе трудно переоценить. Условный проход (DN) в 20 мм соответствует наружному диаметру трубы порядка 25–28 мм в зависимости от толщины стенки. При этом поковка такого фланца требует высокой точности оснастки и строгого соблюдения режимов нагрева. Основные параметры, которые необходимо учитывать при выборе: рабочее давление (PN), тип уплотнительной поверхности (гладкая, шип-паз, под прокладку овального сечения), а также класс прочности стали. Компания Цзянинская кузница использует при штамповке стали марок 20, 09Г2С, 12Х18Н10Т и A105 в зависимости от условий эксплуатации. Для DN20 стандартный диапазон давлений составляет от PN16 до PN320, что позволяет использовать изделия как в системах низкого давления (отопление, водоснабжение), так и в высоконапорных гидравлических линиях. Важно отметить, что поковка обеспечивает отсутствие литейных дефектов: усадочных раковин, газовых пузырей и трещин. Структура металла после горячей штамповки становится волокнистой, что увеличивает прочность на разрыв и устойчивость к ударным нагрузкам. Для инженеров-проектировщиков ключевым фактором является точность геометрии: плоскость уплотнительной поверхности и перпендикулярность оси отверстий. Допуски на изготовление поковки фланца DN20 строго регламентируются стандартами, и продукция Цзянинская кузница проходит 100% контроль геометрии на координатно-измерительных машинах. Это гарантирует взаимозаменяемость деталей и простоту монтажа даже в стесненных условиях. При выборе фланца необходимо учитывать не только номинальное давление, но и температурный режим. Для низкотемпературных применений (до –70 °C) рекомендуется использовать сталь 09Г2С, а для высокотемпературных сред (до +600 °C) — аустенитные нержавеющие стали. Поковка DN20 от данного производителя проходит процедуру нормализации и отпуска, что снимает внутренние напряжения и стабилизирует структуру. В результате деталь не подвержена деформации при последующей механической обработке или в процессе сварки. Следует также обратить внимание на типы исполнения: по стандарту ГОСТ 33259-2015 фланцы могут быть плоские, воротниковые и под приварку встык. Для DN20 наиболее распространенным является воротниковый тип, так как он обеспечивает плавный переход от трубы к фланцу и снижает гидравлическое сопротивление.

Ключевые преимущества применения штампованных фланцев DN20

Переход от литых фланцев к штампованным дает ряд ощутимых преимуществ, которые подтверждаются данными эксплуатации. Ниже приведены основные аспекты, которые делают поковку фланца DN20 оптимальным выбором для ответственных узлов:

• Высокая механическая прочность и однородность структуры. В процессе горячей штамповки кристаллическая решетка металла уплотняется, что увеличивает предел текучести на 20–30% по сравнению с литьем. Это позволяет использовать фланцы при более высоких давлениях без увеличения массы детали.
• Гарантированная герметичность. Отсутствие микропор и раковин в материале исключает пути утечки рабочей среды. Испытания показывают, что кованые фланцы DN20 выдерживают опрессовку давлением в 1,5 раза выше номинального без признаков деформации или свищей.
• Долговечность в условиях вибрации и гидроударов. Волокнистая структура поковки работает как естественный амортизатор, снижая риск усталостного разрушения. На объектах нефтехимии, где наблюдаются постоянные пульсации давления, ресурс штампованных фланцев в среднем на 40% выше.
• Точность геометрических параметров. Штамповка на прессах с ЧПУ позволяет выдерживать допуски до 0,2 мм по основным размерам. Это упрощает сборку фланцевых соединений и сокращает время монтажа на 10–15%.
• Устойчивость к коррозии и агрессивным средам. При использовании легированных марок стали (например, 12Х18Н10Т) поковка сохраняет стойкость к кислотам, щелочам и нефтепродуктам даже при повышенных температурах. Для агрессивных сред применяются защитные покрытия: цинкование, фосфатирование или эпоксидная окраска.

В 2026 году ожидается ужесточение норм Промышленной безопасности в отношении трубопроводов, работающих с опасными веществами. В связи с этим эксперты рекомендуют переоснащение существующих сетей с заменой литых фланцев на кованые. Учитывая, что стоимость поковки DN20 лишь незначительно превышает цену литья, экономическая эффективность от снижения аварийности и простоев очевидна. Компания Цзянинская кузница предоставляет протоколы механических испытаний и сертификаты соответствия для каждой партии продукции. Внедрение штампованных фланцев — это вклад в надежность инфраструктуры на долгие годы.

Технологический процесс изготовления поковки фланца DN20

Производство качественной поковки — это многоступенчатый процесс, начинающийся с входного контроля металла и заканчивающийся финишной обработкой. Рассмотрим детально каждый этап применительно к фланцам DN20. Начальным этапом является резка заготовок из круглого проката строго по массе для минимизации отходов. Далее заготовка нагревается в камерной печи до температуры ковки (1200–1250 °C для углеродистых сталей). Контроль температуры осуществляется автоматическими пирометрами, что предотвращает перегрев и окалинообразование. Затем заготовка подается на штамповочный пресс усилием от 630 до 1600 тонн. Для DN20 используется закрытая штамповка, которая обеспечивает равномерное заполнение ручья штампа и высокую точность формы. После штамповки следует обрезка облоя — излишки металла удаляются на специальном обрезном прессе. Далее поковки проходят термическую обработку: чаще всего это нормализация с последующим высоким отпуском. Такая обработка обеспечивает оптимальное соотношение прочности и пластичности. Для нержавеющих сталей применяется аустенизация с быстрым охлаждением для сохранения коррозионной стойкости. После термообработки каждая поковка контролируется на твердость методом Бринелля или Роквелла. Затем следует этап механической обработки: проточка уплотнительной поверхности, расточка внутреннего отверстия, сверление отверстий под болты. Современные токарные центры с ЧПУ позволяют обрабатывать детали с шероховатостью Ra 1,6–3,2 мкм. Финальным этапом является контроль — 100% неразрушающий контроль (ультразвуковая дефектоскопия или магнитопорошковый метод) для выявления скрытых дефектов. Каждая партия продукции сопровождается паспортом качества. Для фланцев, предназначенных для ответственных узлов, проводится пневматическое или гидравлическое испытание на герметичность. Производственная линия Цзянинская кузница сертифицирована по стандартам ISO 9001:2015, что гарантирует системный подход к управлению качеством. Применение современных смазочных материалов для штамповки позволяет снизить износ оснастки и улучшить качество поверхности поковок. Срок службы штампов при производстве DN20 составляет до 10 000 циклов, что обеспечивает стабильность размеров большой партии.

Практические рекомендации по выбору и монтажу фланцев DN20

Для обеспечения бесперебойной работы трубопровода недостаточно просто приобрести качественную поковку — важны правильный выбор типоразмера и соблюдение технологии монтажа. При выборе фланца DN20 необходимо обратить внимание на следующие критерии: соответствие рабочему давлению (PN) и температуре, тип стали (для сред с коррозионной активностью требуется нержавеющая сталь), а также тип уплотнительной поверхности. Для систем с высоким давлением рекомендуется использовать фланцы с шипом и пазом (тип B или D по ГОСТ 33259). Также следует учитывать, что для DN20 шаг резьбы и диаметры отверстий стандартизированы: как правило, 4 отверстия диаметром 14 мм под болты М12. Перед монтажом необходимо проверить геометрию фланца: его плоскость и отсутствие забоин на уплотнительной поверхности. При установке важно обеспечить соосность соединяемых фланцев и равномерную затяжку болтов динамометрическим ключом с усилием, указанным в технической документации. Для DN20 рекомендуемый момент затяжки для болтов М12 из стали класса прочности 8.8 составляет 40–50 Нм. Использование алюминиевых или медных прокладок допускается только для низкотемпературных систем; для высоких давлений применяются спиральновитые или паронитовые прокладки. При сварке фланца (в случае воротникового исполнения) необходимо использовать прерывистый шов для предотвращения перегрева. После сварки следует произвести отпуск для снятия напряжений. В процессе эксплуатации рекомендуется ежегодно проводить контроль затяжки болтов, так как возможна релаксация напряжений. Цзянинская кузница рекомендует также визуальный контроль состояния уплотнительной поверхности при каждой плановой остановке оборудования.

Экономическая эффективность и рыночные перспективы

Применение качественных штампованных фланцев DN20 позволяет получить ощутимую экономию на протяжении всего жизненного цикла трубопроводной системы. Несмотря на то что первоначальная стоимость поковки выше литого аналога на 10–15%, совокупная стоимость владения (TCO) оказывается ниже благодаря следующим факторам: сокращение частоты ремонтов, снижение расходов на замену прокладок, уменьшение потерь рабочей среды из-за утечек. По расчетам экспертов, применение штампованных фланцев в системах с агрессивными средами окупается в течение 1,5–2 лет. На рынке 2025–2026 годов наблюдается рост спроса на поковки из нержавеющих сталей, что связано с увеличением объемов строительства малотоннажных химических и фармацевтических предприятий. Также растет потребность в штампованных фланцах для cryogenic servo systems в СПГ-инфраструктуре. Компания Цзянинская кузница готова предложить как типовые решения, так и изделия по индивидуальным чертежам с минимальным сроком поставки. При серийном заказе от 100 штук возможно снижение цены и сокращение сроков изготовления. Для заказчиков, занимающихся промышленным строительством, рекомендуется заключать договоры на годовое обеспечение с фиксацией цен, что защищает от рыночных колебаний стоимости металла. Внедрение цифровых паспортов поковок с QR-кодами позволяет отслеживать историю партии и ускоряет прохождение входного контроля на объекте. (咨询热线：176 9623 6479)

Заключительные рекомендации отраслевых специалистов

На основе многолетнего опыта эксплуатации и анализа отказов трубопроводного оборудования можно сформулировать следующие практические выводы. Выбор поковки фланца DN20 от компании Цзянинская кузница является проверенным решением для систем, где требуется высокая надежность и длительный срок службы. Качественная штамповка в сочетании с правильным выбором материала и соблюдением технологии монтажа обеспечивает герметичность соединения на 15–20 лет эксплуатации без капитального ремонта. В текущих рыночных условиях, когда требования к промышленной безопасности постоянно растут, экономия на качестве фланцев может привести к многократно большим потерям. Мы рекомендуем при проектировании и реконструкции трубопроводов изначально закладывать использование штампованных элементов, особенно для узлов, работающих под давлением свыше 40 бар или при температурах выше 200 °C. Также важно помнить, что монтаж должен выполняться квалифицированным персоналом с использованием сертифицированных комплектующих (болтов, прокладок). При появлении вопросов по выбору типоразмера или условий эксплуатации следует обращаться к техническим специалистам. Компания Цзянинская кузница предоставляет бесплатные консультации, а также может подготовить расчет усилий затяжки и подбор материала на основе технологической карты объекта. Использование качественных поковок — это не статья расходов, а инвестиция в надежность производственных активов, которая напрямую влияет на прибыльность предприятия.
