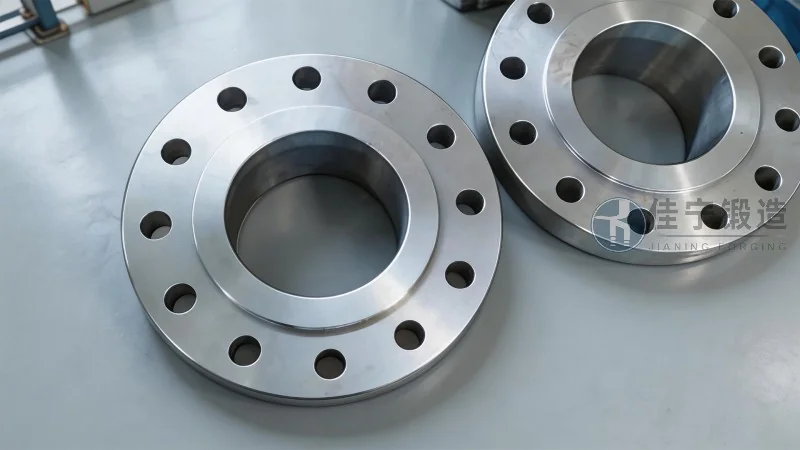

Фланец PN400: описание и особенности

Конструктивные особенности и технические параметры фланца PN400

Фланец PN400 представляет собой один из наиболее востребованных типов фланцевых соединений в промышленности, работающей в условиях высоких давлений. Номинальное давление PN400 (40 МПа) определяет его способность выдерживать значительные механические нагрузки при сохранении герметичности стыка. Такие фланцы используются в трубопроводах нефтегазового сектора, на объектах энергетики, в химической промышленности, а также в гидравлических системах, где требуется высокая надежность соединения. По своей конструкции фланец PN400 обычно изготавливается по стандартам ГОСТ 12815-80, ГОСТ 33259-2015, а также по международным спецификациям, таким как DIN 2639, EN 1092-1 и ASME B16.5. Выбор конкретного стандарта зависит от региона эксплуатации и требований заказчика.

Основными материалами для изготовления фланцев PN400 служат легированные стали, в первую очередь 15Х5М, 12Х18Н10Т, 09Г2С, а также импортные аналоги A105, F11, F22, 316L. Выбор марки стали диктуется условиями эксплуатации: температурным режимом, агрессивностью среды, необходимостью устойчивости к коррозии. Фланец PN400 из стали 15Х5М применяется при температурах до 500°C, изделия из 12Х18Н10Т — в средах с химически активными веществами. Геометрические параметры фланца — наружный диаметр, толщина, высота, диаметр и количество отверстий — строго регламентированы стандартами и зависят от условного прохода (DN). Для DN 50 фланец PN400 может иметь наружный диаметр около 165 мм и толщину 26 мм, тогда как для DN 200 эти размеры составляют 290 мм и 40 мм соответственно. Точные значения необходимо сверять с актуальными таблицами соответствующего стандарта.

Уплотнительная поверхность фланца PN400, как правило, выполняется типа «шип-паз» (ASME B16.5 RF) или «линзовое уплотнение» (ГОСТ). Выбор определяется требуемой степенью герметичности. Для критических сред применяют фланцы с уплотнительной поверхностью под металлическую прокладку. Качество обработки уплотнительной поверхности нормируется параметром шероховатости Ra (не более 1,6–3,2 мкм). Соблюдение этих требований напрямую влияет на надежность соединения под высоким давлением. Стоит учитывать, что монтаж фланцев PN400 требует применения высокопрочных крепежных деталей класса прочности не ниже 10.9, а также использования специальных методов затяжки с контролем крутящего момента.

При подборе фланца PN400 необходимо проверять соответствие давления и температуры. Согласно температурным поправкам, указанным в стандартах, при повышении температуры до 400°C допустимое рабочее давление для фланца из стали 15Х5М может снижаться до 70–80% от номинального значения. Игнорирование этого фактора приводит к риску разгерметизации и аварийных ситуаций. Поэтому инженерные расчеты всегда должны учитывать поправочные коэффициенты.

Сферы применения и отраслевая специфика использования фланцев PN400

Фланцы PN400 находят широкое применение в гидравлических системах высокого давления, на трубопроводах пара и горячей воды, в компрессорных установках, на линиях нагнетания насосов, а также при обвязке запорно-регулирующей арматуры. Одно из типичных мест использования — трубопроводная обвязка паровых турбин и котлоагрегатов. В нефтепереработке фланцы PN400 устанавливаются на линиях подачи сырья в реакторные блоки и на выкидных линиях насосов. Высокая надежность необходима там, где утечка способна привести к остановке производства, экологическому ущербу или угрозе жизни персонала.

По данным международных исследований рынка трубопроводной арматуры, опубликованных в отраслевых журналах, в 2025–2026 годах ожидается устойчивый рост спроса на высоконапорные фланцевые соединения в странах Азиатско-Тихоокеанского региона, где активно развиваются проекты по строительству нефтехимических комплексов и заводов по сжижению природного газа. По экспертным оценкам, объем рынка фланцев высокого давления в мире увеличится на 4,1–4,5% в 2026 году по сравнению с предыдущим периодом. Приоритет в выборе поставщиков будет отдаваться производителям, способным гарантировать полный цикл контроля качества: от входного контроля металла до финишных испытаний каждого изделия. Заказчики все чаще требуют подтверждения механических свойств и данных неразрушающего контроля.

В химической промышленности фланцы PN400 применяются на трубопроводах, транспортирующих агрессивные реагенты при высокой температуре и давлении. Для таких сред характерен выбор аустенитных нержавеющих сталей, устойчивых к межкристаллитной коррозии. При изготовлении фланцев из 12Х18Н10Т и AISI 316L требуется соблюдать режимы термической обработки — аустенизация при 1050–1080°C с последующим быстрым охлаждением. Только при этом условии формируется стабильная аустенитная структура и обеспечивается коррозионная стойкость, соответствующая требованиям среды.

Добывающие компании все активнее внедряют стандарты ISO 9001:2015 и требования промышленной безопасности СУПБ на всех этапах поставки. В связи с этим к поставщикам фланцев PN400 предъявляются требования по наличию деклараций соответствия ЕАЭС (если оборудование поставляется на территорию стран Таможенного союза), а также протоколов испытаний аккредитованных лабораторий. Практика последних лет показывает, что при выборе фланцев для критических участков технологических линий предпочтение отдается заводам, которые располагают собственными лабораториями неразрушающего контроля: ультразвуковой дефектоскопии, магнитопорошкового и капиллярного контроля. Это гарантирует отсутствие внутренних дефектов в металле.

Технология изготовления и контроль качества на производстве

Изготовление фланцев PN400 — процесс, требующий высокой точности и строгого соблюдения технологии. Основным методом является горячая штамповка (ковка) на мощностях прессового оборудования. Ковка позволяет сформировать направленную волокнистую структуру металла, что значительно повышает механические характеристики фланца по сравнению с литьем или вырезкой из листа. Заготовка нагревается до ковочной температуры (1150–1180°C для конструкционных сталей), после чего проходит через последовательность штамповочных переходов. После штамповки производится термическая обработка: нормализация, закалка с отпуском или улучшение — в зависимости от марки стали и требований заказчика.

На предприятии Цзянинская кузница (компания специализируется на выпуске кованых фланцев уже более 15 лет) внедрена система контроля качества, охватывающая каждую партию готовых изделий. Она включает:

• химический анализ плавки (спектральный метод);
• контроль твердости (по Бринеллю или Роквеллу);
• испытания на разрыв с определением предела текучести и временного сопротивления;
• замеры геометрических параметров (калибры, штангенциркули, шаблоны);
• ультразвуковой контроль на наличие расслоений и трещин.

Все результаты измерений фиксируются в паспорте изделия, который передаётся заказчику. При необходимости обеспечивается прослеживаемость материала от сертификата металлургического комбината до конкретной партии фланцев.

Геометрическая точность фланцев PN400 важна для обеспечения соосности при сборке трубопровода. Допуски по толщине, диаметру и высоте регламентируются стандартами. Например, по ГОСТ 33259-2015 предельное отклонение по наружному диаметру фланца с DN 100 составляет минус 1 мм, плюс 2 мм. Любое превышение допусков делает монтаж затруднительным или невозможным, а также создает риск перекоса и дополнительных напряжений в болтах. На предприятии Цзянинская кузница контроль геометрии осуществляется на каждом этапе, а окончательная проверка проводится на координатно-измерительной машине для ответственных заказов.

Особое внимание уделяется уплотнительной поверхности. На финишной операции проточка уплотнительного выступа производится на станках с ЧПУ, что обеспечивает стабильное качество и шероховатость. Для фланцев PN400 допустимая шероховатость уплотнительной поверхности Ra 3,2 мкм, а для особо ответственных сред (например, сероводородсодержащих) — Ra 1,6 мкм. Применение металлических прокладок (например, линзовых) требует обработки до Ra 1,6 мкм по всей площади контакта. Каждая готовая деталь маркируется клеймом, содержащим данные о марке стали, номинальном давлении, номере плавки и товарном знаке производителя.

Критерии выбора и правила эксплуатации фланцев PN400

Выбор фланца PN400 под конкретные задачи должен базироваться на расчетных параметрах среды: рабочее давление, температура, химический состав, наличие примесей и твердых частиц. Основной принцип — запас по прочности не менее 20% от номинального давления для статического нагружения. При наличии цикличности (частые пуски/остановы) рекомендуется предусмотреть запас до 30% и дополнительно проверить выносливость соединения.

Монтаж фланцевого соединения PN400 требует соблюдения технологии затяжки крепежа. Рекомендуется использовать динамометрические ключи и соблюдать последовательность затяжки по правилу «крест-накрест». Для фланцев с DN 80 и выше затяжку следует производить в три приема: сначала 50% от расчетного момента, затем 70% и на финальном проходе 100%. Это позволяет избежать перекоса зеркала и неравномерной деформации прокладки. Для фланцев из нержавеющей стали есть особенность: высокая склонность к задирам резьбы, поэтому необходимо применять антифрикционные смазки (на основе меди или дисульфида молибдена).

При эксплуатации соединений на фланцах PN400 следует регулярно проводить ревизию состояния крепежных деталей и прокладок. Рекомендуемая периодичность — не реже одного раза в год, а для сред с высоким коррозионным воздействием — раз в 6 месяцев. При замене прокладки необходимо обновлять и крепеж: повторное использование болтов, которые уже подвергались затяжке до высокого момента, нежелательно из-за накопленных деформаций. Фланец PN400, бывший в эксплуатации, подлежит дефектоскопии на предмет выявления микротрещин и коррозионных повреждений. При обнаружении дефектов, изменение геометрии уплотнительной поверхности (более 0,1 мм на 100 мм длины) требует проведения механической обработки или замены детали.

2026 год: актуальные тренды и развитие технологии фланцевых соединений

Анализ отраслевых данных показывает несколько ключевых направлений развития рынка фланцев высокого давления. Прежде всего, усиливаются требования к безопасности технологических процессов. Вводятся обновленные редакции стандартов EN 1092 и ASME B16.5, которые ужесточают допуски на геометрию и методы контроля. Для фланцев PN400, предназначенных для работы на объектах с повышенным уровнем опасности, становится обязательным проведение акустико-эмиссионного контроля в процессе гидроиспытаний. Второй тренд — цифровизация производства, внедрение систем прослеживаемости на базе QR-кодирования. Заказчик может получить полную цифровую копию паспорта на каждое изделие.

Третье направление — расширение использования высоколегированных сплавов с повышенной коррозионной стойкостью (Hastelloy, Inconel) для работы в средах с высоким содержанием сероводорода и углекислого газа, характерных для проектов по добыче трудноизвлекаемых запасов. Однако в связи с ростом стоимости никеля и молибдена на мировых рынках в 2025 году, компании все активнее ищут компромиссные решения. Например, биметаллические фланцы, где основная часть выполнена из конструкционной стали, а уплотнительная поверхность плакирована коррозионно-стойким сплавом.

Четвертый тренд — сокращение сроков поставки. Строительство крупных промышленных объектов часто идет в сжатые графики, поэтому производители перестраивают логистику на работу по системе «точно в срок». Цзянинская кузница уже внедрила гибкое планирование производства: срок выполнения заказа на партию фланцев PN400 может составлять от 15 рабочих дней для стандартных DN. При этом компания поддерживает складской запас наиболее ходовых позиций, что позволяет отгружать часть продукции без ожидания полного объема партии. (咨询热线：176 9623 6479)

Правила приемки и гарантийные обязательства при поставке фланцев PN400

Приемка фланцев PN400 должна производиться на основании сопроводительной документации: сертификата качества (паспорта) с указанием механических свойств, результатов химического анализа и данных неразрушающего контроля. Внешний осмотр включает проверку отсутствия трещин, забоин, рисок, следов коррозии и правильность нанесения маркировки. На каждом фланце должны быть выбиты: товарный знак изготовителя, условный проход (DN), номинальное давление (PN), марка стали, номер плавки. Дополнительно может наноситься клеймо ОТК. Для фланцев PN400 толщина покровного слоя (если наносится антикоррозийное покрытие) контролируется толщиномером.

Гарантийные обязательства производителя распространяются на скрытые дефекты материала и изготовления. Обычно гарантийный срок составляет 12 месяцев с даты отгрузки при условии соблюдения правил транспортировки, хранения и монтажа. Фланцы PN400 должны храниться в закрытых складских помещениях или под навесом, исключающим попадание осадков, при температуре не выше +50°C и относительной влажности не более 80%. Не допускается хранение в штабелях высотой более 1,5 метра без прокладок. Перед монтажом все уплотнительные поверхности и резьбовые отверстия необходимо очистить от консервационной смазки и осмотреть.

Покупателям рекомендуется проводить входной контроль каждой партии — особенно при поставках для объектов с повышенными требованиями надежности. Цзянинская кузница поддерживает практику выезда технического специалиста для консультации по монтажу на объекте, что особенно ценно при сложных проектах, где требуется обеспечить герметичность на параметрах выше 30 МПа. Комплексный подход к контролю качества и техническая поддержка являются существенным преимуществом при выборе поставщика. Предварительный расчет параметров и подбор фланцев PN400 под проект может быть выполнен по запросу на основании опросного листа.
