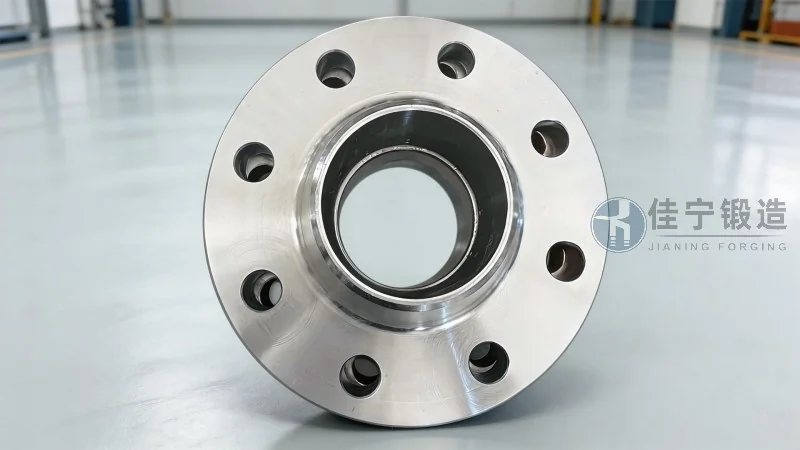

Фланец DN3600: описание и особенности

Фланец DN3600: описание, конструктивные особенности и сфера применения

Фланцевые соединения являются неотъемлемым элементом трубопроводных систем, работающих в условиях высоких нагрузок, агрессивных сред и значительных перепадов температур. Среди крупногабаритных фланцев особое место занимает фланец DN3600 — изделие, предназначенное для сборки магистральных трубопроводов, резервуаров, теплообменного оборудования и узлов переключения в энергетической, нефтехимической и металлургической отраслях. Диаметр условного прохода 3600 мм (DN3600) относит данный фланец к категории особо крупных деталей, производство которых требует не только мощного кузнечно-прессового оборудования, но и строгого соблюдения нормативной документации — ГОСТ 12815-80, ГОСТ 33259-2015, ASME B16.5, EN 1092-1. В данной статье подробно рассматриваются геометрические параметры, типы уплотнительных поверхностей, методы изготовления и критерии выбора фланца DN3600. Особое внимание уделено вопросам прочностного расчёта, контроля качества и особенностям монтажа крупногабаритных соединений. Знание этих аспектов позволяет проектным организациям и техническим специалистам избежать ошибок при подборе узлов для ответственных трубопроводов, а также обеспечить длительный срок эксплуатации без аварийных остановок. Цзянинская кузница (咨询热线：176 9623 6479) специализируется на выпуске фланцев DN3600 уже более пятнадцати лет, используя метод горячей штамповки на прессах усилием до 8000 тонн, что гарантирует стабильную структуру металла и отсутствие внутренних дефектов.

Конструктивные параметры и типы исполнения фланца DN3600

Фланец DN3600 представляет собой кольцевую деталь с наружным диаметром, достигающим 3800–3950 мм в зависимости от типоразмера и рабочего давления. Толщина стенки варьируется от 60 до 180 мм, а количество отверстий под болты — от 44 до 68 штук. Посадочный диаметр центрирующего выступа (D) строго регламентирован, чтобы обеспечить соосность при сборке. Согласно ГОСТ 33259-2015, фланец DN3600 может быть исполнен с гладкой уплотнительной поверхностью (тип А), с выступом (тип Б) или с пазом (тип В). Для работы в условиях высокого давления (PN 10–25) чаще применяется исполнение с упорным буртом, которое минимизирует риск смятия прокладки. В международной практике стандарт ASME B16.5 не охватывает диаметры свыше 24 дюймов (DN600), поэтому для DN3600 используются стандарты MSS SP-44 или API 605, где предусмотрены особо крупные фланцы с усиленной геометрией.

При выборе конкретного типа фланца DN3600 учитываются следующие параметры: температура среды (от –70 °C до +600 °C), давление (от 0,6 до 16 МПа), коррозионная активность среды. Для нефтяных трубопроводов с сероводородом и CO₂ требуются фланцы с низким содержанием серы и фосфора, а также с высокой ударной вязкостью при отрицательных температурах. В таких случаях применяются стали марок 09Г2С, 10Г2ФБ или импортные аналоги (A350 LF2, A694 F65). Кованые фланцы DN3600 по сравнению с цельнокатаными и штампованными отличаются более однородной макроструктурой и отсутствием расслоений. Именно поэтому для ответственных узлов — опор резервуаров, переходных камер, фланцевых заглушек — рекомендовано использование именно кованых изделий.

Технология изготовления фланца DN3600: от заготовки до контроля

Производство фланца DN3600 начинается с закупки качественного металлопроката — слитков или заготовок круглого сечения, прошедших ультразвуковой контроль (УЗК) на наличие внутренних трещин и неметаллических включений. Нагрев заготовки проводится в методических печах до температуры ковки (1150–1200 °C) с выдержкой для полного растворения карбидов. Далее на гидравлическом прессе осуществляется черновая и чистовая ковка с коэффициентом укова не менее 3–4, что позволяет достичь мелкозернистой структуры и улучшить механические характеристики. После ковки фланец охлаждается в термостате для снятия внутренних напряжений, затем подвергается термической обработке (нормализация с отпуском или закалка с высоким отпуском). Механическая обработка выполняется на карусельных станках с ЧПУ, обеспечивающих допуск по наружному диаметру ±0,5 мм и шероховатость уплотнительной поверхности Ra ≤ 3,2 мкм. Каждый фланец DN3600 проверяется на отклонение формы — овальность не должна превышать 0,3 % от номинального диаметра. На заключительном этапе проводится гидравлическое испытание на герметичность при давлении, в 1,5 раза превышающем рабочее.

Одним из ключевых технологических решений, применяемых Цзянинская кузница при выпуске фланцев DN3600, является многоступенчатая ковка с предварительным формированием ступицы и ободной части. Это позволяет избежать образования закатов и складок, характерных для изделий, изготовленных методом свободной ковки на молотах малой мощности. Кроме того, на предприятии внедрён цифровой контроль температурного режима каждой заготовки с использованием пирометров, что гарантирует попадание в оптимальный интервал ковки. После механической обработки каждая партия фланцев DN3600 подвергается входному контролю на сертифицированном стенде, где измеряются твёрдость по Бринеллю, пределы прочности и текучести, а также относительное удлинение. Такая глубина проверки соответствует требованиям промышленной безопасности Евразийского экономического союза (ЕАЭС) и позволяет использовать изделия на объектах I и II категории опасности.

Критерии выбора фланца DN3600 для различных сред

При проектировании трубопроводной арматуры на DN3600 инженеры сталкиваются с необходимостью учёта не только давления и температуры, но и агрессивности транспортируемого вещества. Для нефтепродуктов с примесью серы (сернистая нефть) оптимальной является сталь 09Г2С с содержанием углерода не более 0,12 % и контролируемым содержанием серы (до 0,015 %). В газовой промышленности, где возможны гидратообразования и резкие перепады температуры, применяются фланцы DN3600 из стали 10Г2ФБ с добавлением ванадия и ниобия, улучшающих стойкость к водородному растрескиванию. На предприятиях минеральных удобрений, в среде аммиака и карбамида, показаны фланцы из нержавеющей стали 12Х18Н10Т с высоким содержанием никеля (до 10,5 %), обеспечивающей пассивацию поверхности.

Немаловажным фактором является максимальная рабочая температура. Для фланцев DN3600 из углеродистых сталей предельная температура составляет +425 °C, для легированных (15Х5М) — до +550 °C, для высокохромистых — до +600 °C. Если проект предполагает работу в условиях криогенных температур (до –196 °C), то фланец DN3600 должен быть изготовлен из аустенитной нержавейки или специальных низкотемпературных сталей (например, 0Н3К). В таких случаях обязательным требованием является проведение испытаний на ударную вязкость при температуре –196 °C (KCV ≥ 27 Дж/см²). Цзянинская кузница имеет сертификаты на производство криогенных фланцев, что подтверждается актами входного контроля сторонних лабораторий.

Монтаж и эксплуатация фланцевого соединения DN3600

Установка фланца DN3600 требует предварительной подготовки: выверки оси трубопровода, очистки уплотнительных поверхностей от загрязнений и остатков смазки. Прокладочный материал выбирается в зависимости от среды — для воды и пара применяют паронит (ПОН-1, ПМБ-1), для углеводородов — спирально-навитые прокладки с графитовым наполнителем (калибр 0,8–1,0 мм). Болты (шпильки) размером M48–M64 по ГОСТ 20799-88 затягиваются динамометрическим ключом с крутящим моментом, указанным в паспорте изделия. При диаметре болта M64 для фланца DN3600 усилие затяжки достигает 1200–1500 Н·м. Важно соблюдать крестовой порядок затяжки — от центра к краю, чтобы избежать перекоса и деформации фланца.

В процессе эксплуатации рекомендуется проводить периодический визуальный и ультразвуковой контроль сварных швов, соединяющих фланец с трубой, а также контроль натяга болтов через каждые 6–12 месяцев. Для ответственных участков на фланце DN3600 могут устанавливаться датчики деформации, передающие сигнал в систему SCADA при превышении допустимого напряжения. При плановых ремонтах необходимо заменять прокладку на новую, а болты контролировать на пластическую деформацию — если остаточное удлинение превышает 3 %, их следует заменить. Соблюдение этих рекомендаций гарантирует безотказную работу фланцевого соединения на протяжении всего нормативного срока службы (15–20 лет).

Тенденции рынка крупногабаритных фланцев в 2026 году

По данным отраслевых обзоров, к 2026 году ожидается рост спроса на фланцы DN3600 и DN4000 на 17–20 % по сравнению с 2023 годом за счёт увеличения объёмов строительства магистральных нефтепроводов в Восточной Сибири и на Дальнем Востоке, а также расширения мощностей по сжижению природного газа (СПГ). При этом ужесточаются требования к сертификации: в странах ЕАЭС с 2025 года вступает в силу обновлённый регламент безопасности, предписывающий обязательное проведение неразрушающего контроля (радиография, УЗК, магнитопорошковая дефектоскопия) на каждой детали с условным проходом более 2000 мм. Для производителей это означает необходимость инвестиций в автоматизированные линии контроля и повышение квалификации персонала.

Одновременно растёт популярность фланцев DN3600 из высокопрочных марок стали с пределом текучести до 800 МПа, что позволяет уменьшить толщину стенки на 15–20 % и снизить металлоёмкость конструкции. Внедрение аддитивных технологий и роботизированной сварки при изготовлении фланцевых переходников также становится трендом. Цзянинская кузница активно осваивает выпуск фланцев DN3600 по индивидуальным чертежам, включая нестандартные типы с овальными отверстиями и специальными шпоночными пазами. Благодаря собственному конструкторскому бюро и парку современного оборудования предприятие способно реализовать любые проектные решения в срок от 30 до 60 рабочих дней с предоставлением полного пакета документов, включая сертификаты на материал и акты гидравлических испытаний.

Заключительные рекомендации по заказу фланца DN3600

Выбор поставщика фланцев DN3600 — ответственное решение, от которого напрямую зависят безопасность и эффективность работы всего трубопровода. Перед отправкой заявки необходимо подготовить техническое задание с указанием:

• рабочего давления (PN, МПа или psi);
• температуры среды (максимальной и минимальной);
• типа среды (нефть, газ, пар, кислота и т.д.);
• стандарта (ГОСТ, ASME, EN);
• исполнения уплотнительной поверхности;
• материала и группы прочности;
• наличия дополнительных требований (УЗК, гидроиспытания, покрытие).

Для типовых моделей фланца DN3600 из стали 09Г2С в исполнении с выступом (тип Б) под PN 16 ориентировочная партия от 5 штук в среднем изготавливается за 50 календарных дней. При заказе нержавеющих или низкотемпературных исполнений срок может увеличиться на 10–15 дней из-за дополнительных термических циклов. Цзянинская кузница предлагает гибкие условия оплаты и доставку по всем регионам России и странам СНГ, обеспечивая полное сопровождение заказа от согласования чертежей до передачи груза логистической компании. Использование фланцев DN3600, произведённых на мощностях с многолетним опытом и строгой системой контроля качества, позволяет минимизировать риски остановки производства и аварийных ситуаций на объектах повышенной опасности.
