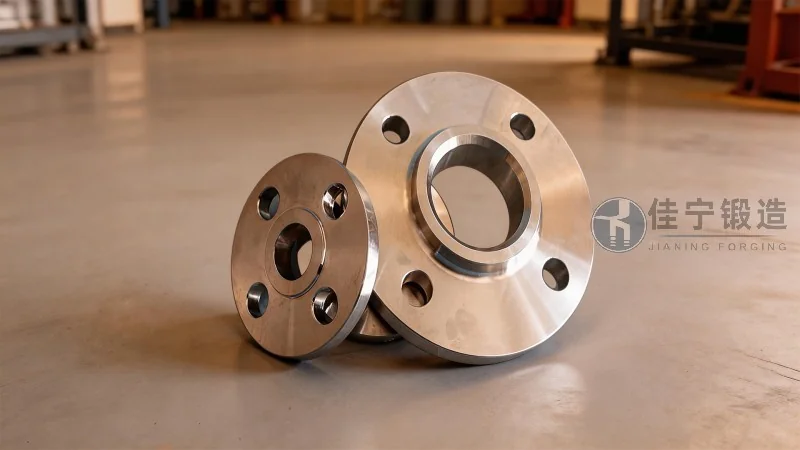

Фланец DN1200: обзор и основные особенности

Введение в фланец DN1200: конструктивные особенности и сфера применения

Фланец DN1200 — это один из наиболее востребованных типов соединительных элементов в трубопроводных системах, работающих под высоким давлением и при значительных температурных нагрузках. Данный типоразмер широко применяется в нефтегазовой отрасли, химической промышленности, энергетике, системах водоснабжения и водоотведения, а также в металлургии. Условный проход 1200 мм (DN1200) соответствует наружному диаметру трубы около 1220 мм, что позволяет эксплуатировать такие фланцы в магистральных трубопроводах, резервуарных парках и насосных станциях. Конструкция фланца DN1200 строго регламентируется государственными и международными стандартами: ГОСТ 33259-2015, ГОСТ 12820-80, ГОСТ 12821-80, а также EN 1092-1, ASME B16.5 и DIN 2633. Выбор конкретного стандарта зависит от условий эксплуатации — рабочего давления, температуры, агрессивности среды. В статье мы подробно разберём все ключевые параметры, особенности монтажа, марки стали, а также рассмотрим практические рекомендации по подбору и заказу фланцев DN1200, опираясь на многолетний опыт производства компании Цзянинская кузница.

В условиях современного рынка, где требования к надёжности трубопроводных соединений постоянно ужесточаются, а сроки ввода объектов в эксплуатацию сокращаются, выбор качественного фланца DN1200 становится стратегической задачей. По данным аналитики 2026 года, объём потребления крупногабаритных фланцев (DN1000 и выше) в странах СНГ и Евразийского экономического союза вырос на 12-15% по сравнению с предыдущим периодом. Это связано с активным строительством новых мощностей по переработке нефти и газа, а также с модернизацией существующих тепловых сетей и систем водоснабжения. Фланец DN1200 относится к категории «тяжёлых» — его масса может достигать 200-350 кг в зависимости от исполнения (плоский, воротниковый, свободный, резьбовой) и марки стали. При этом даже незначительное отклонение от геометрии уплотнительной поверхности или разнотолщинность могут привести к разгерметизации стыка, что недопустимо на объектах с высокими требованиями к безопасности. Именно поэтому к производству таких фланцев предъявляются особые требования: строгий входной контроль материала, соблюдение температурного режима ковки, термическая обработка и 100% неразрушающий контроль.

Компания Цзянинская кузница имеет собственное кузнечно-прессовое производство и парк обрабатывающих центров с ЧПУ, что позволяет изготавливать фланцы DN1200 любой степени сложности. За 15 лет работы мы поставили более 5000 крупногабаритных фланцев для объектов в России, Казахстане, Беларуси и странах Ближнего Востока. Все изделия сопровождаются паспортом качества, сертификатами соответствия и протоколами механических испытаний. Ниже мы детально разберём технические характеристики, типы уплотнительных поверхностей и особенности расчёта рабочего давления для фланца DN1200.

Технические характеристики и конструктивные типы фланца DN1200

Основные геометрические параметры фланца DN1200 зависят от стандарта и класса давления. Для наглядности приведём ключевые размеры по ГОСТ 33259-2015 (исполнение 1 — плоский приварной, и исполнение 2 — воротниковый). Наружный диаметр фланца составляет от 1450 до 1620 мм в зависимости от рабочего давления (PN). Толщина фланца варьируется от 40 до 90 мм, диаметр центральной окружности под болты — от 1350 до 1520 мм. Количество отверстий обычно 36-48, резьба — М36-М48. Масса плоского фланца DN1200 PN16 составляет около 220 кг, воротникового PN40 — 340 кг. Для фланцев под приварку встык (воротниковых) высота втулки может достигать 250-350 мм, что существенно увеличивает несущую способность соединения при циклических нагрузках.

Важно понимать, что выбор конструктивного типа фланца DN1200 напрямую связан с условиями эксплуатации. Плоские приварные фланцы (тип 1) применяются в системах с рабочим давлением до 2,5 МПа (PN25) и температурой до 300°C — это типичный вариант для водопроводов, технической воды, систем отопления. Воротниковые фланцы (тип 2) используются при давлениях до 4,0 МПа (PN40) и выше, а также при температурах до 425°C — для нефтепродуктов, пара, химических реагентов. Свободные фланцы на приварном кольце (тип 3) востребованы в случаях, когда требуется частое разъединение трубопровода, например, на участках ремонта или промывки. Резьбовые фланцы DN1200 встречаются редко, так как для такого диаметра резьбовое соединение ненадёжно при высоких давлениях.

Уплотнительная поверхность — критически важный элемент. Для фланца DN1200 наиболее распространены следующие типы:

• Гладкая поверхность (тип A) — для мягких прокладок (паронит, ПТФЭ), рабочее давление до 2,5 МПа.
• Выступ-впадина (тип B) — для металлических прокладок (например, спирально-навитых), до 4,0 МПа.
• Шип-паз (тип C) — для особо ответственных соединений с агрессивными средами, до 6,3 МПа.
• Линзовая (тип D) — для сверхвысоких давлений (10 МПа и выше) и температур до 500°C, требует специальных линзовых прокладок.

В производстве компании Цзянинская кузница все уплотнительные поверхности фланцев DN1200 обрабатываются на пятиосевых обрабатывающих центрах, что гарантирует шероховатость Ra не более 3,2 мкм и отклонение от плоскостности не более 0,1 мм на метр. Это позволяет обеспечить герметичность соединения без дополнительной притирки.

Материалы и технологии изготовления фланца DN1200

Выбор марки стали для фланца DN1200 определяется рабочей средой, температурой и давлением. Наиболее распространённые варианты:

• Углеродистая сталь 20, 20К, 09Г2С — для водяных систем, пара средней температуры (до 350°C), холодной и горячей воды. Сплав 09Г2С отличается повышенной хладостойкостью (до -70°C) и используется в северном исполнении.
• Нержавеющая сталь 12Х18Н10Т (AISI 321), 08Х18Н10 (AISI 304) — для пищевых сред, кислот, щелочей, морской воды. Максимальная температура до 600°C.
• Легированные стали 15Х5М, 12Х1МФ — для высокотемпературных сред (до 560°C) и агрессивных газов, например в энергетике.
• Двухфазные нержавеющие стали (например, SAF 2205) — для сред с высоким содержанием хлоридов, нефтегазовые платформы.

Технология изготовления фланцев DN1200 включает несколько этапов: заготовку — ковку на гидравлическом прессе усилием 3000 тонн (позволяет получить мелкозернистую структуру металла без пористости и шлаковых включений), предварительную механическую обработку, термическую обработку (нормализация или закалка с отпуском), окончательное точение и сверление отверстий. Каждый фланец DN1200 подвергается ультразвуковому контролю на наличие внутренних дефектов, капиллярному или магнитопорошковому контролю поверхности. Особое внимание уделяется контролю твёрдости — для углеродистых фланцев она должна находиться в диапазоне 130-197 HB, для нержавеющих — 140-220 HB.

На практике многолетний опыт показывает, что экономия на марке стали или неполный цикл термообработки приводят к деформации фланца при сварке или перепадах температуры. Так, на одном из объектов нефтехимии в 2025 году при монтаже фланца DN1200 из низкокачественной стали 20 без нормализации произошло коробление уплотнительной поверхности с зазором до 0,8 мм, что потребовало замены фланца и сорвало сроки ввода. Цзянинская кузница всегда рекомендует заказчикам — не экономить на металле и строго следовать рекомендациям завода-изготовителя по режиму сварки (предварительный подогрев до 150-200°C для легированных сталей, использование электродов с основным покрытием).

Выбор, монтаж и эксплуатационные рекомендации для фланца DN1200

При подборе фланца DN1200 необходимо учитывать не только давление и температуру, но и характер нагрузки (статическая, циклическая, вибрационная), количество повторных сборок, агрессивность среды. Для тяжёлых условий рекомендуется использовать воротниковые фланцы с конической втулкой под приварку встык — такое соединение выдерживает до 10⁷ циклов нагружения при амплитуде напряжений до 100 МПа. Если монтаж происходит на уже существующий трубопровод, где невозможно точное совпадение осей, допускается применение свободных фланцев с приварным кольцом. Однако следует помнить, что для DN1200 зазор между кольцом и фланцем не должен превышать 1,5 мм.

Монтаж фланцевого соединения DN1200 — ответственная операция, требующая специального инструмента (гайковёрты с контролем крутящего момента, пневматические ключи). Рекомендуется выполнять затяжку болтов в три прохода с перекрёстной схемой: 30% — 60% — 100% от расчётного момента. Для фланца DN1200 типовой момент затяжки для болтов М48 составляет от 1200 до 1800 Н·м в зависимости от класса прочности (8.8 или 10.9). После первой сборки через 24 часа необходимо выполнить контрольную подтяжку, так как прокладка даёт усадку. При использовании металлических прокладок (спирально-навитых) момент затяжки должен быть на 15-20% выше.

В условиях эксплуатации критически важен контроль состояния фланца DN1200 — ежегодный визуальный и измерительный контроль (проверка зазора щупом, контроль смещения кромок). При обнаружении утечки пара или жидкости не следует дотягивать болты «до упора» — это может привести к разрыву прокладки или деформации фланца. Необходимо сбросить давление, разобрать соединение, оценить состояние уплотнительной поверхности — при наличии задиров, раковин или коррозионных язв глубиной более 0,5 мм требуется замена фланца или проточка на месте с использованием портативного станка.

Почему выбирают фланец DN1200 производства Цзянинская кузница

За годы работы компания Цзянинская кузница зарекомендовала себя как надёжный поставщик крупногабаритных фланцев с короткими сроками изготовления. Собственное литейное и кузнечное производство позволяет контролировать весь цикл — от выплавки стали до финишной обработки. Фланец DN1200 от Цзянинская кузница проходит обязательную сертификацию на соответствие требованиям ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Каждая партия сопровождается сертификатом материала, протоколом механических испытаний и заключением УЗК.

Например, в 2025 году для одного из нефтеперерабатывающих заводов в Республике Татарстан была изготовлена партия из 24 воротниковых фланцев DN1200 PN40 из стали 09Г2С. Все изделия прошли контроль на статическую прочность при давлении 6,0 МПа (150% от номинала) — деформаций и утечек не выявлено. Срок поставки составил 45 дней с момента подписания спецификации, включая разработку чертежей КМД и изготовление оснастки. Клиент отметил точность геометрии (отклонение от параллельности посадочных поверхностей менее 0,05 мм), что существенно облегчило сборку на объекте.

Компания Цзянинская кузница также предлагает консультационную поддержку при выборе типа фланца DN1200, расчёте болтовой группы и подборе прокладочного материала. Специалисты завода помогут оптимизировать конструкцию с учётом конкретных условий эксплуатации, что снижает затраты на эксплуатацию и ремонт трубопроводной системы. Если вам требуется фланец DN1200 с нестандартными размерами или особыми требованиями по термообработке — обращайтесь, мы изготовим изделие по вашим чертежам или на основе эскизов.

Для получения технической консультации или оформления заказа на фланец DN1200, а также другие типы фланцев крупного диаметра, свяжитесь с нашими инженерами: (咨询热线：176 9623 6479). Мы гарантируем индивидуальный подход, конкурентные цены при серийном производстве и строгое соблюдение оговорённых сроков.

Заключение: перспективы применения фланца DN1200 в современных проектах

Фланец DN1200 остаётся ключевым элементом в строительстве и модернизации объектов с высокими требованиями к надёжности уплотнения. Тенденции 2026 года показывают, что растёт спрос на фланцы, способные работать в условиях арктического климата (до -60°C) и в средах с содержанием сероводорода (H₂S). Для таких проектов Цзянинская кузница предлагает фланцы DN1200 из стали 10ХСНД, а также с наплавкой износостойких покрытий на уплотнительную поверхность. Благодаря комплексному подходу — от выбора материала до сервисного сопровождения — наш завод помогает заказчикам избежать аварийных остановок и продлить межремонтный интервал трубопроводов. Рекомендуем закладывать в проектные решения фланец DN1200 с запасом прочности и термообработкой, особенно для объектов, на которых нет возможности быстрой замены.
