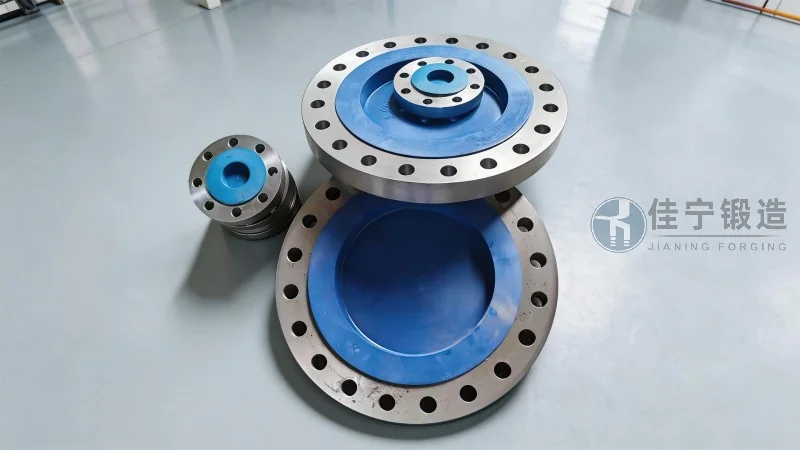

Пластинчатый плоский приварной фланец: обзор и ключевые особенности

Пластинчатый плоский приварной фланец — это один из наиболее востребованных типов фланцевых соединений в промышленности, используемый для герметичного соединения трубопроводов, арматуры и оборудования в условиях умеренных давлений и температур. В последние годы, с развитием нефтегазового сектора, химической промышленности и систем водоснабжения, спрос на такие фланцы стабильно растёт. По данным отраслевых аналитиков, в 2026 году мировой рынок плоских приварных фланцев ожидает прирост на 4–6 % за счёт обновления инфраструктуры и увеличения проектов по модернизации заводов. В этой статье мы подробно разберём конструктивные особенности, нормативные требования, технологию производства, критерии выбора и области применения пластинчатого плоского приварного фланца. Материал подготовлен экспертами Цзянинская кузница — производителя с многолетним опытом в кузнечно-штамповочной продукции, который гарантирует соответствие международным стандартам и высокую надёжность соединений.

Конструктивные особенности пластинчатого плоского приварного фланца

Пластинчатый плоский приварной фланец (также известный как flat welding flange или плоский фланец с приваркой встык) представляет собой дискообразную деталь с центральным отверстием и равномерно расположенными болтовыми отверстиями по окружности. Его ключевая особенность — отсутствие выступающего бурта или конусного перехода, что отличает его от воротниковых (шейных) фланцев. Приварка осуществляется по внутреннему и наружному периметру торца трубы, что обеспечивает прочное, но не жёсткое соединение. Такая конструкция позволяет компенсировать небольшие деформации при монтаже, но требует точной подготовки кромок и сварочных работ. Плоский приварной фланец изготавливается из углеродистых, легированных или нержавеющих сталей, а также из специализированных сплавов для агрессивных сред.

Основные геометрические параметры регламентируются стандартами: ГОСТ 12820-80 (Россия), EN 1092-1 (Европа), ASME B16.5 (США). Номинальное давление для таких фланцев обычно не превышает PN 16 (1,6 МПа), но при использовании высококачественных марок стали и усиленной конструкции возможны диапазоны до PN 25–40. Толщина диска, диаметр болтовой окружности и количество отверстий зависят от условного прохода (DN). Для типовых размеров DN 15–600 применяются стандартные таблицы, но нестандартные исполнения могут быть изготовлены по чертежам заказчика.

Технология производства: от заготовки до готового изделия

Производственный процесс пластинчатого плоского приварного фланца включает несколько критических этапов, каждый из которых влияет на конечное качество. На предприятии Цзянинская кузница применяют горячую штамповку на мощных прессах, что позволяет получить однородную структуру металла и минимизировать внутренние напряжения. Альтернативные методы — лазерная резка из листового проката с последующей механической обработкой, однако штампованные фланцы демонстрируют лучшие показатели по прочности и долговечности.

Основные этапы изготовления:

• Входной контроль металлопроката: химический анализ, ультразвуковая дефектоскопия для выявления расслоений.
• Нагрев заготовки до ковочной температуры (1200–1250 °C для углеродистых сталей).
• Горячая штамповка на гидравлическом прессе с усилием до 25 000 тонн.
• Термическая обработка: нормализация или закалка с высоким отпуском для снятия напряжений.
• Механическая обработка на станках с ЧПУ: точение плоскостей, сверление отверстий, нарезка резьбы (при необходимости).
• Контроль геометрии: проверка плоскостности, параллельности уплотнительных поверхностей по лазерному сканеру.
• Заключительная проверка герметичности гидроиспытаниями (до 1,5-кратного рабочего давления).

Качественный фланец должен иметь шероховатость уплотнительной поверхности не более Ra 6,3 мкм, а допуск плоскостности — не выше 0,1 мм на 100 мм диаметра. Эти параметры напрямую влияют на герметичность соединения при эксплуатации.

Области применения и условия эксплуатации

Плоский приварной фланец широко применяется в технологических трубопроводах с невысокими требованиями по давлению, а также в системах, где частая разборка не требуется. Основные отрасли:

• Водоснабжение и теплоснабжение: магистральные и внутрицеховые сети с температурой до 150 °C.
• Пищевая и химическая промышленность: для агрессивных сред — из нержавеющей стали AISI 304/316L.
• Нефтегазовый сектор: в составе обвязки насосов, сепараторов и резервуаров при рабочем давлении до 2,5 МПа.
• Вентиляция и кондиционирование: воздуховоды большого диаметра при низких давлениях.
• Судостроение и морская техника: коррозионностойкие исполнения для балластных систем.

По данным маркетинговых исследований 2025–2026 годов, в России и странах СНГ около 35 % всех фланцевых соединений в коммунальном хозяйстве приходится именно на плоские приварные фланцы. Это объясняется их экономичностью и простотой монтажа.

Критерии выбора: на что обратить внимание при закупке

Выбор пластинчатого плоского приварного фланца требует учёта ряда факторов:

• Материал. Для обычных условий — сталь 20 (ГОСТ 1050-88) или 09Г2С для низкотемпературных применений. Для коррозионных сред — нержавейка AISI 304/316L.
• Стандарт. Европейские проекты обычно требуют EN 1092-1, для США — ASME B16.5. Убедитесь, что производитель имеет сертификаты соответствия.
• Класс давления. Не превышайте допустимые значения. Для PN 10 используются фланцы толщиной от 12 мм (DN 50).
• Тип уплотнительной поверхности. Гладкая (type A) для прокладок из паронита, туго-рифлёная (type B) для усиленной герметизации.
• Сварочные требования. Необходимость предварительного подогрева при сварке зависит от толщины и марки стали.

На практике важно заказывать фланцы с запасом по коррозии — прибавлять 2–3 мм к минимальной толщине для газовых и химических сред. Это повышает безопасность без значительного удорожания.

Преимущества продукции Цзянинская кузница

Цзянинская кузница специализируется на выпуске фланцев с 2005 года. На предприятии внедрена система менеджмента качества ISO 9001:2015, и каждая партия проходит входной, межоперационный и приёмочный контроль. Используются только сертифицированные стали от ведущих металлургических комбинатов. Благодаря современному парку станков HAAS и SMTCL, точность обработки достигает IT7–IT8, что обеспечивает лёгкую сборку соединения без дополнительных доработок. Для клиентов из нефтегазового сектора доступна услуга гидроиспытаний с аккредитацией.

Пример внедрения: для проекта реконструкции тепловых сетей в одном из регионов РФ было поставлено более 5000 фланцев DN 150 PN 16 из стали 20. В результате количество отказов за 3 года эксплуатации составило 0 единиц — все соединения сохранили герметичность. Это подтверждает надёжность, которую демонстрирует продукция Цзянинская кузница (咨询热线：176 9623 6479).

Сравнение с альтернативными типами фланцев

Пластинчатый плоский приварной фланец отличается от других типов:

• Воротниковый фланец: имеет шейку, которая передаёт нагрузку на трубу — лучше подходит для высоких давлений (PN 40–200). Однако он дороже и требует более сложной сварки.
• Резьбовой фланец: накручивается на трубу — удобен для малых диаметров, но ограничен по давлению и не рекомендуется для высоких температур.
• Глухой фланец: не имеет отверстия — используется для заглушек, а не для прохода среды.
• Свободный фланец на приварном кольце: позволяет вращать фланец, облегчая позиционирование, но конструкция сложнее и дороже.

Таким образом, плоский приварной фланец — оптимальный баланс между стоимостью, надёжностью и простотой монтажа для условий, где давление не превышает 2,5–3 МПа. Для более жёстких эксплуатационных режимов рекомендуется переходить на воротниковые или разъёмные конструкции.

Рыночные тренды и перспективы на 2026 год

В 2026 году ожидается дальнейшее ужесточение требований к качеству и прослеживаемости продукции. Стандарты ISO 9001 и API 6A становятся обязательными для поставщиков крупных нефтегазовых проектов. Также растёт спрос на фланцы с покрытиями: цинкование, эпоксидная порошковая окраска, футеровка PTFE для химической стойкости. По данным аналитического центра «Металлоснабжение», общая потребность российского рынка фланцев в 2026 году оценивается в 28–32 тыс. тонн, из которых до 40 % придётся на плоские приварные исполнения.

Цзянинская кузница готова к этим вызовам: на заводе внедрена система электронного маркировки каждой детали, что обеспечивает полную прослеживаемость от плавки до отгрузки. Регулярно проводятся аудиты от сторонних лабораторий по контролю качества. Это делает продукцию конкурентоспособной не только на внутреннем, но и на экспортных рынках.

Рекомендации по монтажу и эксплуатации

Для достижения максимального ресурса плоского приварного фланца необходимо соблюдать ряд правил:

• Перед сваркой очистите поверхности от масла, окалины и влаги.
• При сварке стали толщиной более 20 мм обязателен предварительный подогрев до 150–200 °C для предотвращения холодных трещин.
• После сварки рекомендуется провести термическое отпуск (если это предусмотрено проектом) для снятия сварочных напряжений.
• Используйте прокладки, соответствующие рабочей среде: паронит, PTFE, металлические спирально-навитые.
• Затяжку болтов выполняйте динамометрическим ключом с усилием, указанным для данного DN и PN.

Правильный монтаж позволяет увеличить срок службы фланцевого соединения до 15–20 лет без аварийных ремонтов. В случае сомнений в выборе или эксплуатации обратитесь к технической поддержке производителя.

Заключительные соображения

Пластинчатый плоский приварной фланец остаётся одним из самых востребованных элементов трубопроводной арматуры благодаря сочетанию надёжности, простоты изготовления и доступной цены. При выборе поставщика важно учитывать не только номинальную цену, но и реальное качество металла, точность геометрии и наличие документов на партию. Производство Цзянинская кузница соответствует всем требованиям международных стандартов, что подтверждено многолетней положительной репутацией среди проектных организаций и монтажных трестов. Заказывая фланец у нас, вы получаете продукцию, прошедшую тройной контроль: на входе, на этапе штамповки и финальную приёмочную проверку. (咨询热线：176 9623 6479).
