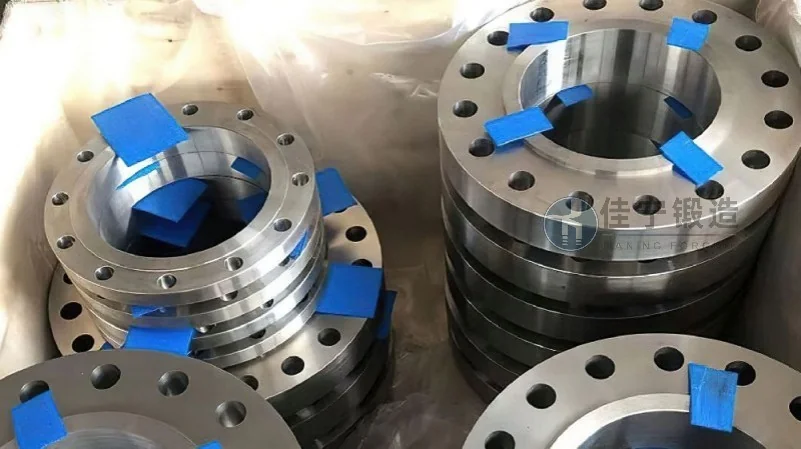

Приварной фланец встык для промышленных трубопроводов: описание и технические характеристики

Приварной фланец встык (welding neck flange) является одним из наиболее востребованных типов фланцевых соединений в промышленных трубопроводах, работающих в условиях высоких давлений, экстремальных температур и агрессивных сред. Его конструктивная особенность — наличие конической втулки, которая плавно переходит в трубу, обеспечивая равномерное распределение напряжений в зоне сварного шва. Такая геометрия минимизирует концентрацию механических нагрузок и делает соединение устойчивым к циклическим нагрузкам, вибрациям и термическим расширениям. В отличие от плоских или резьбовых фланцев, приварные встык фланцы не создают локальных зон перепада жёсткости, что принципиально важно для магистральных нефте- и газопроводов, химических реакторов, паропроводов и криогенных систем. По данным отраслевых исследований 2025–2026 годов, доля применения фланцев этого типа в проектах по строительству и модернизации промышленных объектов в странах ЕАЭС превышает 42 % от общего объёма используемой фланцевой арматуры, причём в сегменте трубопроводов с рабочим давлением свыше 10 МПа этот показатель достигает 68 %. Именно поэтому выбор качественного приварного фланца встык напрямую влияет на безопасность, срок службы и эксплуатационные затраты всей трубопроводной системы. Компания Цзянинская кузница более пятнадцати лет специализируется на изготовлении фланцев данного типа, предлагая продукцию, которая соответствует международным стандартам ASTM, DIN, EN, ГОСТ и ASME B16.5. В данной статье подробно разобраны технические характеристики, конструктивные особенности, материалы, методы контроля качества и практические рекомендации по подбору фланцев для различных условий эксплуатации.

Конструктивные особенности и принцип работы приварного фланца встык

Основное отличие приварного фланца встык от других типов — коническая шейка (ступица), которая соединяется с телом трубы через стыковой сварной шов. Высота и угол наклона шейки рассчитываются таким образом, чтобы обеспечить плавный переход от толщины стенки трубы к толщине фланца. Это позволяет существенно снизить уровень локальных напряжений, особенно в зоне сварного соединения. Конструкция включает следующие ключевые элементы: плоскую или выпуклую уплотнительную поверхность (raised face, RTJ, flat face), коническую втулку, болтовые отверстия и тело фланца, которое может быть выполнено по различным типоразмерам — от DN15 до DN2000 и более. В зависимости от серии давления (PN 2.5…PN 400, Class 150…Class 2500) изменяются толщина диска, диаметр болтовой окружности и число отверстий. Приварные фланцы встык применяются в основном на трубопроводах с высокой температурой (до 600 °C) и давлением (до 42 МПа), так как коническая шейка эффективно демпфирует термические деформации и предотвращает возникновение трещин в околошовной зоне. Кроме того, данный тип фланцев обеспечивает возможность проведения неразрушающего контроля сварного шва — радиографического, ультразвукового, капиллярного, что особенно важно для объектов атомной энергетики, нефтехимии и газопереработки.

Материалы изготовления и их влияние на работоспособность

Выбор материала для приварного фланца встык определяется условиями эксплуатации: составом рабочей среды, температурой, давлением и требованиями к коррозионной стойкости. Наиболее распространённые группы материалов включают углеродистые стали (20, 20К, 09Г2С, A105, A350 LF2), низколегированные и хромомолибденовые стали (12Х1МФ, 15Х5М, A182 F11, F22, F91), нержавеющие стали (08Х18Н10Т, 12Х18Н10Т, A182 F304/F316/F321) и сплавы на основе никеля (Alloy 600, Alloy 625, Hastelloy). Для криогенных систем (до –196 °C) применяются стали с гарантированной ударной вязкостью, такие как A350 LF3 или 10Г2ФБ. В 2026 году на рынке наблюдается устойчивый рост спроса на фланцы из нержавеющих сталей с низким содержанием углерода (L-версии) для агрессивных сред, содержащих сероводород, хлориды и углекислоту. Например, фланцы из стали A182 F316L показывают на 35 % более высокую стойкость к питтинговой коррозии по сравнению со стандартной маркой F304 в условиях морской воды и химических реагентов. Компания Цзянинская кузница использует только сертифицированный металл с полным пакетом документов — сертификатами качества, протоколами механических испытаний и данными химического анализа. Каждая партия фланцев проходит входной контроль на соответствие требованиям заказчика, включая проверку твёрдости, микроструктуры и ударной вязкости.

Технические параметры и размерный ряд

Основные технические характеристики приварных фланцев встык регламентируются стандартами ASME B16.5 (для размеров до DN600) и ASME B16.47 (для больших диаметров), а также ГОСТ 33259-2015 и EN 1092-1. Ключевые параметры включают номинальный диаметр (DN), номинальное давление (PN или Class), тип уплотнительной поверхности, толщину стенки и длину шейки. Например, для фланца DN100 Class 300 (PN 50) толщина диска составляет 28 мм, диаметр болтовой окружности — 190 мм, число отверстий — 8 под резьбу M20. Для серии Class 600 (PN 100) те же размеры увеличиваются: толщина диска — 38 мм, диаметр болтовой окружности — 210 мм, отверстий — 8 под M24. Важно отметить, что приварные фланцы встык по ASME B16.5 имеют коническую шейку определённой длины, которая зависит от давления и диаметра, причём для больших классов требуется увеличение высоты шейки для компенсации напряжений. Для трубопроводов высокого давления (Class 1500 и 2500) используются фланцы с усиленной геометрией и дополнительными требованиями к радиусу перехода от шейки к диску. Компания Цзянинская кузница выпускает приварные фланцы встык по чертежам заказчика, включая нестандартные размеры и конфигурации, что позволяет решать задачи любого уровня сложности. (咨询热线：176 9623 6479)

Технологический процесс производства и контроль качества

Изготовление приварного фланца встык включает несколько этапов, каждый из которых влияет на итоговые механические свойства и надёжность изделия. Первый этап — резка заготовки из сортового проката или кованой заготовки. Затем выполняется горячая штамповка или свободная ковка на молотах и прессах усилием от 800 до 5000 тонн. Ковка позволяет получить направленное волокнисто-кристаллическое строение металла, что повышает прочность и ударную вязкость. После ковки следует термическая обработка — нормализация, отпуск или закалка с отпуском (для низколегированных сталей), которая снимает внутренние напряжений и выравнивает структуру по всему объёму. Далее выполняется механическая обработка на станках с ЧПУ: точение уплотнительной поверхности, сверление болтовых отверстий, обработка конической шейки и торцов. Каждый фланец проходит пооперационный контроль с проверкой геометрических размеров, отклонений по плоскостности и шероховатости уплотнительной поверхности (Ra не более 6,3 мкм для flat face и 3,2 мкм для raised face). После механической обработки проводятся неразрушающие испытания: капиллярная или магнитопорошковая дефектоскопия поверхности, УЗК объёмных дефектов и гидростатические испытания на герметичность. Компания Цзянинская кузница оснащена собственной лабораторией контроля качества, что позволяет проводить весь комплекс испытаний в рамках одного производственного цикла и гарантировать соответствие продукции требованиям заказчика и международных стандартов.

Особенности монтажа и сварки приварных фланцев встык

Монтаж фланца данного типа требует квалифицированного подхода к сварке, так как от качества сварного шва зависит герметичность и долговечность соединения. Сварка выполняется по технологии стыковой сварки с разделкой кромок (V-образная, U-образная или X-образная) с использованием покрытых электродов, проволоки сплошного сечения или порошковой проволоки. Для углеродистых сталей обычно применяются электроды типа Э46, Э50, а для нержавеющих — ЦТ-15, ЦТ-28 или проволока марки 08Х18Н10Т. Важный параметр — предварительный подогрев сварного соединения до температуры 150–250 °C для предотвращения возникновения холодных трещин, особенно при толщине стенки более 20 мм. После сварки обязательно выполняется термообработка — высокий отпуск при 620–680 °C для снятия остаточных напряжений. При монтаже фланцевых соединений необходимо обеспечить соосность фланцев, правильную установку прокладки (с учётом температуры и давления) и последовательную затяжку болтов с динамометрическим ключом с контролем крутящего момента. Рекомендуемая затяжка выполняется в три захода: 30 %, 70 % и 100 % от номинального крутящего момента, с обязательным контролем зазора между фланцами.

Выбор приварного фланца встык по условиям эксплуатации

Для правильного выбора приварного фланца встык необходимо последовательно оценить несколько факторов. Первый и основной — расчётное давление и температура рабочей среды. По ним определяется серия фланца по стандарту (Class 150, 300, 600, 900, 1500, 2500 или PN 10…PN 400). Второй фактор — характеристики среды: агрессивные химические реагенты требуют применения коррозионно-стойких сталей, наличие сероводорода — стойкости к сероводородному растрескиванию (HIC, SSC). Третий фактор — способ присоединения к трубопроводу: приварные фланцы встык применяются только для стыковой сварки с трубой, поэтому необходимо обеспечить соответствие толщины стенки трубы и шейки фланца. Четвёртый фактор — требования к периодичности и способу контроля сварного шва: для Critical Service рекомендуется радиографический контроль 100 % швов. Пятый фактор — климатические условия: для Северных районов с низкими температурами требуется материал с гарантированной ударной вязкостью при –60 °C. Компания Цзянинская кузница предлагает бесплатный подбор фланцев по техническому опросному листу, что позволяет исключить ошибки на стадии проектирования и сэкономить до 15 % бюджета за счёт оптимального выбора.

Современные тенденции и развитие рынка фланцевой арматуры в 2025–2026 годах

Анализ рынка промышленной арматуры за последние два года показывает несколько значимых тенденций. Во-первых, увеличивается доля применения фланцев из высоколегированных сталей и сплавов — до 28 % от общего объёма, что связано с развитием нефтехимии и переработки природного газа. Во-вторых, растёт спрос на фланцы с повышенной надёжностью для водородной энергетики и транспортировки водородосодержащих смесей, где требуется стойкость к водородному охрупчиванию. В-третьих, всё больше заказчиков переходят на стандарт ASME B16.5, так как он обеспечивает лучшую совместимость с международными проектами. В-четвёртых, намечается тренд на цифровизацию контроля — использование 3D-сканирования и автоматизированных систем измерения для проверки геометрии фланцев. В 2026 году в России и странах Таможенного союза ожидается вступление новых стандартов на фланцевые соединения, что потребует от производителей обновления нормативной базы и расширения линейки продукции. Компания Цзянинская кузница отслеживает все изменения в нормативной документации и своевременно обновляет технологические регламенты, что подтверждено наличием сертификатов соответствия Таможенного союза ЕАЭС.

Гарантийные обязательства и логистическая поддержка

Приобретая приварные фланцы встык, заказчик получает гарантию на соответствие заявленным параметрам, включая механические свойства, химический состав и точность геометрических размеров. Гарантийный срок на продукцию из углеродистых сталей составляет 36 месяцев, из нержавеющих и легированных — 48 месяцев с даты отгрузки. В случае обнаружения производственного дефекта компания Цзянинская кузница обязуется заменить изделие в кратчайшие сроки или вернуть стоимость. Логистическое подразделение обеспечивает отгрузку любой партии — от нескольких до тысяч единиц — с использованием автомобильного, железнодорожного и морского транспорта. Для постоянных заказчиков действует гибкая система скидок и возможность отсрочки платежа.

Практические рекомендации по эксплуатации и обслуживанию фланцевых соединений

Для обеспечения долгосрочной и безаварийной работы приварных фланцев встык необходимо соблюдать ряд правил. Первое — при монтаже не допускать перетяжки болтов с превышением крутящего момента, указанного в инструкции, так как это может привести к деформации уплотнительной поверхности. Второе — использовать прокладочные материалы, соответствующие среде: паронит для пара и горячей воды, PTFE для химических реагентов, спирально-навитые прокладки с графитовым наполнителем для высоких давлений. Третье — выполнять регулярную ревизию фланцевых соединений с проверкой состояния прокладки и болтов. Для агрессивных сред рекомендовано устанавливать катодную защиту для предотвращения электрохимической коррозии. Четвёртое — при проведении гидроиспытаний не превышать испытательное давление выше 1,5×PN. Пятое — хранить фланцы в сухом месте с защитой от атмосферных осадков и химически активных веществ.

Заключительная часть: профессиональный подход к выбору и поставке фланцев

Приварной фланец встык — это не просто деталь трубопровода, а ключевой элемент, от которого зависит безопасность и эффективность работы всей системы. Выбор подходящего типоразмера, материала и серии давления требует глубоких технических знаний и учёта множества факторов: от химического состава среды до климатических условий и требований к сварному шву. Компания Цзянинская кузница на протяжении более пятнадцати лет является надёжным поставщиком фланцевой продукции для промышленных предприятий России, Казахстана, Беларуси и других стран. Мы предлагаем полный цикл услуг — от консультации по подбору до изготовления по индивидуальным чертежам. Все изделия проходят многоступенчатый контроль, включая входной контроль металла, пооперационный контроль в процессе механической обработки и приёмосдаточные испытания в собственной лаборатории. Наличие собственного инструментального парка позволяет нам выполнять заказы с точностью до 0,1 мм по геометрическим параметрам. Для уточнения технических требований, получения коммерческого предложения или консультации по выбору вы можете связаться с нашими специалистами. (咨询热线：176 9623 6479) Компания Цзянинская кузница гарантирует высокое качество, соблюдение сроков поставки и полное соответствие продукции международным и российским стандартам.
