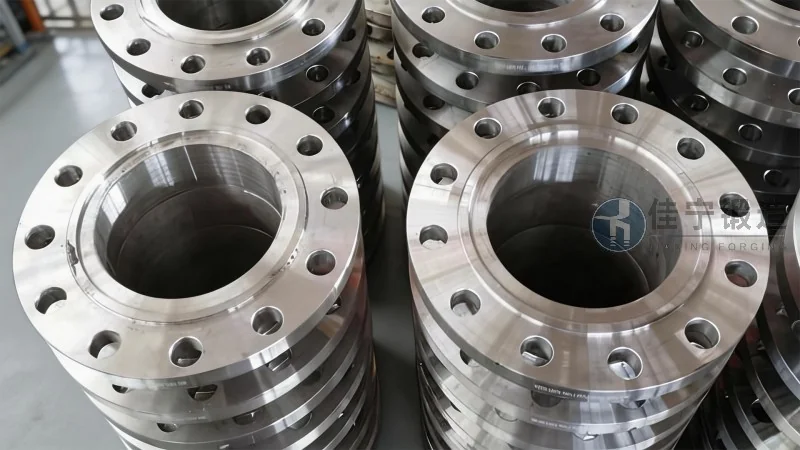

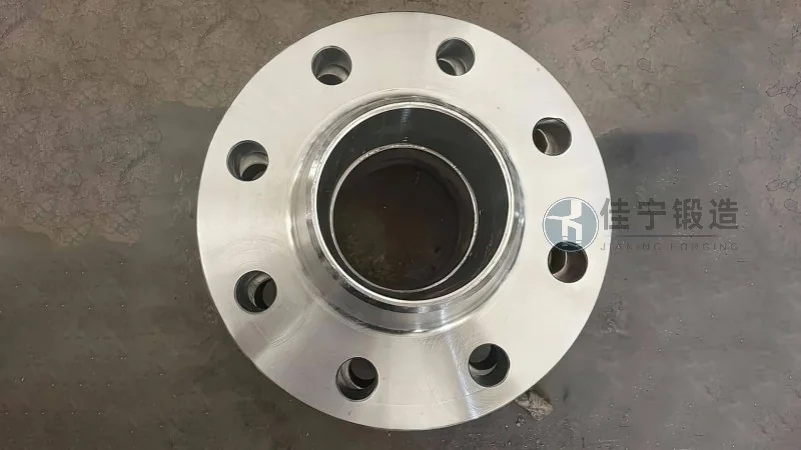

Плоский приварной фланец с выступающей поверхностью: описание и технические характеристики

Плоский приварной фланец с выступающей поверхностью (тип 11 по ГОСТ 12820-80, а также аналоги по DIN EN 1092-1) представляет собой один из наиболее востребованных видов соединительных элементов в трубопроводных системах промышленного назначения. Его конструктивная особенность — наличие выступающей контактной поверхности (выступа), которая обеспечивает точное центрирование прокладки и повышенную герметичность стыка при минимальном усилии затяжки крепежа. В условиях нарастающих требований к надёжности и безопасности трубопроводной арматуры в 2026 году, данный тип фланцев занимает существенную долю рынка — по данным отраслевых аналитиков, около 34% от общего объёма производства стальных приварных фланцев. Это обусловлено универсальностью применения, технологичностью монтажа и сбалансированными эксплуатационными характеристиками. Выступающая поверхность позволяет использовать различные типы прокладочных материалов — от паронита до спирально-навитых прокладок с графитовым наполнением, что критически важно при транспортировке агрессивных сред, перепадах температур и давлений. Для предприятий, работающих в нефтегазовом секторе, химической промышленности и энергетике, выбор качественного фланца с выступающей поверхностью напрямую влияет на срок службы узла и затраты на обслуживание. В данной статье мы детально разберем конструктивные особенности, технические параметры, технологию производства и критерии выбора этого типа фланцев, опираясь на актуальные стандарты и многолетний практический опыт. Особое внимание уделим требованиям 2026 года — ужесточению экологических норм, переходу на высокопрочные марки стали и цифровизации контроля качества на всех этапах изготовления.

Конструктивные особенности и принцип работы выступающей поверхности

Плоский приварной фланец с выступающей поверхностью (Raised Face, RF) отличается от плоского фланца без выступа наличием кольцевого возвышения на уплотнительной поверхности. Высота выступа стандартизирована: для фланцев до DN 300 она составляет 2 мм, для DN 350 и выше — 3 мм по ГОСТ 12820-80 и 2 мм по DIN EN 1092-1 для всех диаметров. Выступ обрабатывается с шероховатостью Ra 3,2–6,3 мкм, что обеспечивает оптимальное сцепление с прокладкой без её повреждения. Ключевое преимущество такой геометрии — концентрация контактного давления на узкой кольцевой зоне, что позволяет достичь герметичности при меньшем усилии затяжки болтов по сравнению с плоской поверхностью. Это снижает нагрузку на крепёж и уменьшает риск пластической деформации как самого фланца, так и ответного элемента. Внутренний диаметр выступа соответствует условному проходу (DN) трубопровода, а наружный диаметр превышает его на 10–20 мм в зависимости от типоразмера, что формирует опорную площадку для прокладки. Такая конструкция исключает контакт прокладки с внутренней средой по всей площади, локализуя зону уплотнения и продлевая ресурс уплотнительного элемента. Важно отметить, что выступ выполняет также функцию направляющей при сборке — он предотвращает радиальное смещение прокладки и обеспечивает её правильную установку даже в условиях ограниченной видимости при монтаже.

Технические характеристики и диапазон параметров

Технические характеристики плоского приварного фланца с выступающей поверхностью регламентируются несколькими стандартами. По ГОСТ 12820-80 предусмотрен диапазон условных проходов от DN 10 до DN 1600, рабочие давления от PN 0,1 до PN 25 МПа, а в версиях под ASME B16.5 — от Class 150 до Class 600. Температурный диапазон эксплуатации составляет от −70 °C до +450 °C для углеродистых сталей и до +600 °C для легированных марок. Толщина стенки фланца варьируется от 12 мм для малых DN до 80 мм для крупных типоразмеров под высокое давление. Количество отверстий под крепёж изменяется от 4 до 44 в зависимости от DN и PN, диаметр отверстий — от 14 до 60 мм. Наружный диаметр фланца может достигать 1500 мм, высота выступа — строго 2 или 3 мм с допуском ±0,5 мм. Выступающая поверхность обрабатывается с чистотой не ниже Ra 6,3 мкм, а при поставке под спирально-навитые прокладки — до Ra 3,2 мкм. По стандарту DIN EN 1092-1 дополнительно нормируется овальность выступа — она не должна превышать 0,5% от его среднего диаметра. Для агрессивных сред и высоких давлений (свыше PN 16) рекомендуется применять фланцы с контрольной обработкой выступа — без рисок и заусенцев, с контролем твердости поверхности не более 200 HB, чтобы исключить вдавливание прокладки в тело фланца. Все перечисленные параметры напрямую влияют на герметичность соединения в реальных условиях эксплуатации. Правильный подбор DN, PN и класса материала под конкретную среду и рабочую температуру — основа надёжного и долговечного трубопровода.

Материалы изготовления: от стандартных решений до высоколегированных сплавов

Выбор материала для плоского приварного фланца с выступающей поверхностью определяется условиями эксплуатации: рабочей температурой, составом среды, требованиями по коррозионной стойкости и механической прочности. Наиболее массово применяются углеродистые стали — Ст3сп, 09Г2С, 20 — для сред без агрессивных компонентов при температурах от −40 до +425 °C. Для химически активных сред, включая сероводород, углекислоту и щелочи, используются низколегированные стали (15ХМ, 12Х1МФ) и нержавеющие аустенитные стали типа 12Х18Н10Т, 08Х18Н10, AISI 304, AISI 316L. Для криогенных температур (до −196 °C) применяется сталь 10Г2ФБ с гарантированной ударной вязкостью, а для высокотемпературных процессов (до +650 °C) — жаропрочные сплавы на основе хрома и никеля (ХН77ТЮР, Inconel 625). Цзянинская кузница при производстве фланцев с выступающей поверхностью использует металл с полным подтверждением химического состава и механических свойств — каждая плавка сопровождается сертификатом качества. Контроль ударной вязкости проводится при температуре −40 °C для всех марок, предназначенных для северного исполнения. Дополнительно для ответственных узлов выполняется неразрушающий контроль: ультразвуковая дефектоскопия поковки, капиллярный контроль поверхности выступа и магнитопорошковый контроль зоны сварного шва. Важно отметить, что материалы для фланцев, работающих в сероводородсодержащих средах, должны соответствовать требованиям NACE MR0175/ISO 15156, что включает контроль твёрдости (≤ 22 HRC) и структуры металла. Выбор материала — не просто техническое решение, а фактор, определяющий безопасность эксплуатации всего объекта. (咨询热线：176 9623 6479)

Технология производства и контроль качества

Производство плоского приварного фланца с выступающей поверхностью начинается с резки заготовки из сортового проката или кованой поковки (для ответственных исполнений применяется ковка на гидравлическом прессе усилием до 3150 тонн). Ковка обеспечивает направленную волокнистую структуру металла, что повышает прочность на срез и сопротивление усталости при циклических нагрузках. После ковки заготовка проходит нормализационный отжиг для снятия внутренних напряжений и выравнивания структуры. Далее выполняется механическая обработка на токарных и фрезерных станках с ЧПУ — формируются посадочный диаметр под трубу, фаски под сварку, наружный контур, отверстия под болты и сама выступающая поверхность. Чистовая обработка выступа производится на специализированных станках с точностью до 0,1 мм по высоте и 0,05 мм по плоскостности. После мехобработки каждый фланец проходит гидроиспытание на герметичность при давлении, в 1,5 раза превышающем номинальное PN. На предприятии Цзянинская кузница внедрена система управления качеством, включающая 100% контроль геометрических размеров, шероховатости поверхности, калибровку отверстий под крепёж проходным и непроходным калибром. Для крупных серий (от 500 единиц) используется статистическое управление процессом с построением контрольных карт. Особое внимание уделяется маркировке — каждый фланец имеет клеймо с указанием DN, PN, марки стали, номера плавки и даты изготовления, что обеспечивает полную прослеживаемость от заготовки до готового изделия. В 2026 году планируется внедрение цифрового паспорта изделия с QR-кодом, содержащим данные входного контроля металла, режимов термообработки и результаты неразрушающего контроля.

Области применения в промышленности

Плоские приварные фланцы с выступающей поверхностью применяются в трубопроводах общего назначения, транспортирующих неагрессивные и слабоагрессивные среды: техническая вода, пар, сжатый воздух, мазут, масла, природный газ. Основные отрасли использования: нефтегазодобыча, нефтехимия, энергетика (тепловые и атомные станции), металлургия, целлюлозно-бумажная промышленность, системы водоснабжения и отопления. В нефтегазовом секторе такие фланцы устанавливаются на технологических трубопроводах с рабочим давлением до PN 16 и температурами до 300 °C. В системах пароснабжения они работают при параметрах до PN 25 и 450 °C. Выступающая поверхность позволяет минимизировать количество прокладок, так как допускает использование одной спирально-навитой прокладки вместо комбинации из двух и более плоских. На объектах с повышенными требованиями к герметичности (насосные станции, компрессорные, АГЗС) фланцы с выступом обеспечивают уровень утечек менее 1·10⁻⁴ мг/с·м по гелиевому течению, что соответствует классу герметичности А по ГОСТ ISO 15848-1. В химической промышленности для агрессивных сред (кислоты, щелочи, растворители) применяются фланцы из нержавеющей стали с выступом, обработанным до Ra 1,6 мкм. Важно подчеркнуть, что в 2026 году всё больше заказчиков переходят на фланцы с выступом даже в системах низкого давления, так как это упрощает монтаж и снижает риск ошибок обслуживающего персонала.

Критерии выбора и рекомендации по эксплуатации

При выборе плоского приварного фланца с выступающей поверхностью для конкретного узла трубопровода необходимо учитывать пять ключевых факторов: рабочее давление и температуру, химический состав среды, тип прокладки, условия монтажа (доступность для затяжки) и требования нормативной документации объекта. Основные параметры выбора включают: условный проход DN — должен соответствовать внутреннему диаметру трубы; давление PN — выбирается с запасом минимум 25% от рабочего для предотвращения деформации выступа при гидроударах; материал — по коррозионной стойкости к среде; тип выступа — для стандартных условий достаточно высоты 2 мм, для высоких давлений (свыше PN 16) рекомендуется 3 мм. При монтаже следует строго соблюдать усилие затяжки крепежа — для фланцев до DN 200 оно составляет 50–70 Н·м, для DN 250–400 — 100–140 Н·м, для DN 500–600 — 180–220 Н·м. Превышение усилия может привести к деформации выступа и потере герметичности. Перед установкой необходимо проверить состояние поверхности выступа на отсутствие забоин, царапин и коррозии — любые дефекты глубиной более 0,2 мм недопустимы. При эксплуатации рекомендуется проводить ежегодный контроль состояния выступа, особенно в циклических режимах с частыми изменениями температуры. При обнаружении рисок или износа более 0,3 мм фланец подлежит замене. Для продления срока службы соединения используется антифрикционная смазка на поверхности выступа и под крепёж. Выбор правильного типоразмера и ответственное отношение к монтажу — залог безаварийной работы трубопровода в течение всего ресурса (обычно 15–25 лет).

Стандарты и сертификация: соответствие международным требованиям

Производство плоских приварных фланцев с выступающей поверхностью регламентируется системой международных и национальных стандартов. В странах ЕАЭС основным является ГОСТ 12820-80 (для фланцев на PN до 25) и ГОСТ 33259-2015 (для более широкого диапазона давлений и материалов). Для экспортных поставок наиболее распространены стандарты ASME B16.5 (Class 150–600), DIN EN 1092-1 (PN 6–40) и ISO 7005-1. Каждый фланец должен иметь сертификат соответствия требованиям технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». На предприятии Цзянинская кузница сертификация продукции проводится ежегодно с аудитом производственных процессов независимыми органами. Для поставок на объекты атомной энергетики дополнительно требуется выполнение требований НП-053-04 (ПНАЭ Г-7-008-89) с расширенным объёмом неразрушающего контроля и подтверждением радиационной стойкости материалов. В 2026 году вводится обновлённая версия стандарта ISO 15156 по коррозионной стойкости в сероводородных средах, что ужесточает требования к твёрдости и структуре металла для фланцев, используемых в нефтегазодобыче. Все фланцы с выступающей поверхностью, поставляемые Цзянинская кузница, имеют полный пакет документов: сертификат качества от производителя металла, протоколы гидроиспытаний, акты ультразвукового контроля и карты измерения геометрических параметров. Наличие комплектной документации — обязательное условие для приёмки на любом промышленном объекте, и его выполнение гарантируется.

Актуальные тенденции 2026 года и перспективы применения

В 2026 году на рынке трубопроводной арматуры чётко выделились несколько трендов, влияющих на производство и применение плоских приварных фланцев с выступающей поверхностью. Первый — переход на высокопрочные марки стали (09Г2С-15, 15ХСНД) с пределом текучести не менее 350 МПа, что позволяет уменьшить массу фланца на 15–20% при сохранении его несущей способности. Второй тренд — цифровизация контроля: всё больше заказчиков требуют нанесения QR-кода с индивидуальным идентификатором и ссылкой на электронный паспорт, что упрощает входной контроль и отслеживание жизненного цикла. Третий — рост популярности антикоррозионных покрытий на выступ (цинкнаполненные, эпоксидные, полиуретановые) для продления ресурса в морских и прибрежных условиях. Четвертый — внедрение безбумажного документооборота: сертификаты и акты передаются в виде машиночитаемых электронных документов, что сокращает время приёмки на объекте с 2–3 дней до нескольких часов. Пятый — увеличение доли заказов на фланцы для водородной энергетики, где требуется сочетание высокой герметичности и стойкости к водородному охрупчиванию (стали типа 12Х18Н10Т с контролем содержания δ-феррита). По прогнозам, к концу 2026 года объём производства фланцев с выступающей поверхностью в сегменте DN 50–300 вырастет на 12–15% относительно показателей 2024 года. Предприятия, которые инвестируют в автоматизацию контроля, современное станочное оборудование и систему менеджмента качества, окажутся в наибольшем выигрыше.

Подводя итог, можно утверждать, что плоский приварной фланец с выступающей поверхностью остаётся стандартом надёжности для большинства промышленных трубопроводов. Его конструкция доказала свою эффективность на протяжении десятилетий эксплуатации, а современные технологии производства и контроля выводят этот соединительный элемент на новый уровень безопасности и долговечности. Грамотный выбор DN, PN, материала и исполнения с учётом специфики среды и режимов эксплуатации позволяет минимизировать риски аварийных остановок и внеплановых ремонтов. Для заказчиков, которые ценят качество и прозрачность поставок, важным преимуществом становится работа с производителем, обеспечивающим полную прослеживаемость продукции и документальное сопровождение каждой партии. На предприятии Цзянинская кузница объём выпуска фланцев с выступающей поверхностью составляет более 15 000 единиц в год с гарантией соответствия всем требованиям ГОСТ и международных стандартов. Система менеджмента качества сертифицирована на соответствие ISO 9001:2015, а география поставок охватывает предприятия нефтегазового, химического и энергетического комплекса в 12 странах. Каждый фланец изготавливается с учётом требований конкретного заказа — от контрольной обработки выступа до дополнительной маркировки и упаковки для длительного хранения. Выбирая фланец с выступающей поверхностью, вы выбираете прогнозируемую надёжность и безопасность вашего производства. Рекомендуем ориентироваться на проверенных поставщиков, а при возникновении вопросов по подбору обращаться к техническим специалистам производителя. (咨询热线：176 9623 6479)
