Фасонная поковка: описание и основные преимущества

Что такое фасонная поковка и почему она востребована в современном производстве

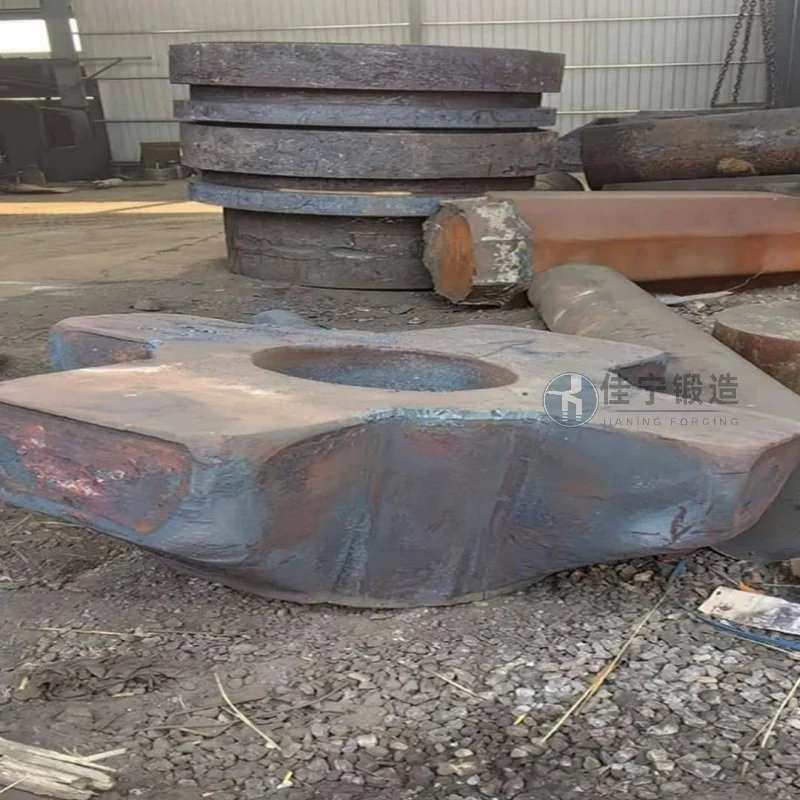

Фасонная поковка представляет собой один из наиболее ответственных и технологически сложных видов металлообработки, при котором заготовка приобретает сложную объёмную геометрию под воздействием высоких температур и механического давления. В отличие от простых поковок, фасонные изделия имеют заранее заданную конфигурацию с сопряжением разных сечений, выступов, пазов, фланцев и других элементов, что позволяет максимально приблизить форму детали к готовой продукции. Именно поэтому фасонная поковка широко применяется в машиностроении, нефтегазовом оборудовании, горнодобывающей промышленности, судостроении и энергетике. По данным аналитических отчётов за 2026 год, мировой рынок поковок сложной формы демонстрирует устойчивый рост не менее 6–7 % в год, что связано с увеличением спроса на высоконагруженные детали, работающие в условиях циклических и ударных нагрузок. Тенденция последних лет — переход от сварных и литых конструкций к цельноштампованным поковкам, так как они обеспечивают более высокую прочность, надёжность и долговечность при меньшем весе. В условиях импортозамещения и ужесточения требований к промышленной безопасности фасонная поковка становится экономически оправданным решением для производителей, стремящихся сократить количество сварных швов и повысить ресурс узлов. При этом важно понимать, что изготовление качественной фасонной поковки требует не только мощного прессового оборудования, но и глубокой инженерной проработки, начиная с проектирования ручьёв штампа и заканчивая термической обработкой. Именно поэтому выбор надёжного поставщика с собственным производственным циклом и компетенциями в области горячей штамповки становится стратегически важным для заказчика.

Основные преимущества фасонной поковки перед альтернативными методами

Фасонная поковка имеет ряд неоспоримых достоинств, которые делают её предпочтительным вариантом при изготовлении ответственных деталей. Ниже рассмотрены ключевые аспекты, подтверждённые инженерной практикой и отраслевыми стандартами.

• Высокая прочность и однородность структуры металла. При горячей штамповке происходит перекристаллизация зерен, волокна металла обтекают контур детали без разрывов и концентраторов напряжений. В отличие от литья, где возможны усадочные раковины и пористость, фасонная поковка имеет плотную мелкозернистую структуру, обеспечивающую повышенную усталостную прочность. Исследования механических свойств показывают, что поковки из легированных марок стали выдерживают на 15–25 % больше циклов нагружения до разрушения по сравнению с литыми аналогами при одинаковом химическом составе.
• Экономия материала и снижение веса. За счёт рационального перераспределения металла в ручьях штампа фасонная поковка позволяет сократить расход заготовки на 10–30 % по сравнению с обработкой резанием из проката. При этом достигается более высокий коэффициент использования металла (КИМ) — в среднем 0,75–0,85 против 0,4–0,5 при фрезеровании. Это особенно актуально при использовании дорогостоящих легированных сталей и жаропрочных сплавов.
• Длительный срок службы и ремонтопригодность. Благодаря упрочнению за счёт пластической деформации и оптимальной ориентации волокон, фасонные поковки работают в условиях знакопеременных нагрузок на 30–50 % дольше, чем сварные или литые детали. Кроме того, поковки лучше поддаются восстановлению наплавкой и последующей термической обработкой, что снижает эксплуатационные затраты.
• Высокая точность и стабильность геометрии. Современные штампы на мощных прессах усилием от 1600 до 25000 тонн обеспечивают допуски по размерам, соответствующие 10–12 квалитету точности. После термообработки и правки возможна чистота поверхности Ra 3,2–6,3 мкм. Это позволяет минимизировать последующую механическую обработку, сокращая время цикла изготовления детали.
• Отсутствие внутренних дефектов. Процесс штамповки уплотняет металл, исключая раковины, трещины и шлаковые включения, характерные для литья и сварки. Контроль ультразвуком и магнитопорошковой дефектоскопией показывает, что в фасонных поковках уровень брака по внутренним дефектам не превышает 0,8–1,2 % при соблюдении технологии.

Технологический процесс изготовления фасонной поковки: этапы и особенности

Производство качественной фасонной поковки — это многоступенчатый процесс, требующий точного соблюдения температурных и силовых режимов. Рассмотрим его основные стадии с учётом современного оборудования и стандартов.

Этап 1: Подготовка металла и резка мерной заготовки. Исходным материалом служит круглый или квадратный прокат, реже — слиток. Заготовку разрезают на пресс-ножницах или ленточными пилами с допуском по длине ±1 мм. Перед нагревом необходимо удалить окалину и поверхностные дефекты с помощью дробеструйной обработки или обточки. Важно использовать металл с сертификатом качества, подтверждающим соответствие ГОСТ 8479–70 или европейским аналогам.

Этап 2: Нагрев до температуры ковки. Заготовки нагревают в печах с выкатным подом или камерных печах, оснащённых системами автоматического контроля температуры. Для углеродистых сталей диапазон ковки составляет 1150–1250 °C, для легированных — 1100–1180 °C. Продолжительность нагрева рассчитывается из условия 1,2–1,5 минуты на миллиметр сечения. Современные печи с рекуператорами позволяют снизить расход газа на 12–18 %.

Этап 3: Штамповка на прессе или молоте. Нагретую заготовку помещают в нижний ручей штампа, после чего ползун пресса совершает рабочий ход. При штамповке сложных поковок используют два-три перехода: предварительный, черновой и чистовой. Усилие деформирования рассчитывается по методу удельных давлений; для фасонных поковок средней сложности (5–20 кг) требуется усилие 3150–6300 тонн. Важно обеспечить скорость деформации 0,5–1,2 м/с и полное заполнение всех элементов штампа за один ход.

Этап 4: Обрезка облоя и прошивка отверстий. После штамповки горячая поковка поступает на обрезной пресс, где срезается облой — избыток металла по контуру детали. Для поковок с отверстиями (например, фланцы, ступицы) применяют прошивку на специальных пуансонах. Точность обрезки влияет на допуски чистового размера, поэтому инструмент изготавливают из быстрорежущих сталей с твёрдостью не менее 58 HRC.

Этап 5: Термическая обработка и правка. Фасонные поковки подвергают нормализации, отжигу или закалке с отпуском в зависимости от требуемых твёрдости и прочности. Например, для деталей, работающих на износ, назначают закалку до 400–450 HB, для нагруженных осей — улучшение (закалка + высокий отпуск) до 240–285 HB. Правка на 300-тонных прессах исправляет коробления, возникающие при неравномерном охлаждении. Термообработка проводится в печах с защитной атмосферой для минимизации окалины.

Этап 6: Контроль качества и неразрушающие испытания. Каждая партия поковок проходит визуальный осмотр, замеры геометрии с помощью штангенциркулей, микрометров и шаблонов. Обязателен ультразвуковой контроль (УЗК) по методике ГОСТ 24507–80 для выявления внутренних дефектов. Для ответственных поковок (группа II и выше) проводится магнитопорошковая или цветная дефектоскопия, а также испытание на твёрдость методом Бринелля. Выборочно проверяют механические свойства на образцах — предел текучести, временное сопротивление, относительное удлинение.

Как выбрать оптимальные параметры фасонной поковки для конкретного применения

Правильный выбор марки стали, степени сложности поковки и допусков напрямую влияет на себестоимость и эксплуатационные характеристики детали. Ниже приведены критерии, которые следует учитывать при техническом задании.

Марка материала. Для средне- и высоконагруженных деталей (валы, шестерни, корпуса клапанов) чаще всего применяют стали 40Х, 45Г, 38ХН3МФА, 20ХН2М. Для работы при низких температурах — 09Г2С, 12Х18Н10Т. Для горячих штампов используют инструментальные стали 5ХНМ, 4Х5МФС. Важно помнить, что каждая марка имеет свою уковку — степень деформации, необходимую для получения требуемых механических свойств.

Группа сложности. Согласно ГОСТ 7062–90, поковки делятся на четыре группы в зависимости от объёма ручьёв, количества переходов и массы. Поковки 1-й группы имеют простую форму с минимальной высотой выступов, 4-я группа — сложные с большим перепадом сечений, требующие до трёх переходов. Выбор группы влияет на стоимость штампа (от 150 до 700 тыс. руб. в ценах 2026 года) и на минимальный тираж: единичные поковки 4-й группы экономически нецелесообразны из-за высокой оснастки, оптимальный тираж — от 50 штук.

Допуски и припуски на мехобработку. Для поковок, поступающих на чистовое фрезерование, припуск назначается в зависимости от габаритов: для деталей длиной до 500 мм — 2–3 мм на сторону, более 500 мм — 3–5 мм. Допуски по ширине и глубине ручьёв — ±1,5 мм для свободной ковки и ±0,8 мм для штамповки в закрытых штампах. Если последующая обработка не предусмотрена, поковка должна соответствовать чертежу детали с допусками по 12–14 квалитету.

Термическая обработка после штамповки. Если требуется высокая твёрдость поверхности (HRC 50–55) при вязкой сердцевине, применяют поверхностную закалку ТВЧ. Для поковок из улучшаемых сталей достаточно нормализации с отпуском. При закалке маслом необходимо контролировать скорость охлаждения, чтобы избежать трещин — для деталей с перепадами сечений предпочтительна ступенчатая закалка.

Сферы применения фасонных поковок: от нефтегаза до судостроения

Фасонная поковка востребована в отраслях, где надёжность детали напрямую влияет на безопасность и срок службы оборудования. Основные направления использования включают:

• Нефтегазовый комплекс: фланцы, корпуса задвижек, тройники, переходы, штоки насосов, детали буровых установок. По требованиям API 6A и API 16C, поковки для устьевого оборудования проходят 100 % УЗК и гидроиспытания давлением до 100 МПа.
• Машиностроение и металлургия: шестерни, валы редукторов, шатуны, коленчатые валы, корпуса гидроцилиндров. Для горнодобывающей техники изготавливают зубья ковшей, брони дробилок, футеровочные плиты.
• Энергетика: детали паровых и газовых турбин — лопатки, диски, роторы; корпуса арматуры тепловых и атомных станций. Здесь применяют жаропрочные сплавы на никелевой основе, штамповка которых требует специальной оснастки и точного температурного режима.
• Судостроение: кронштейны гребных валов, перья рулей, детали движительно-рулевых колонок. Для судов ледового класса поковки испытывают на ударную вязкость при -40 °C.
• Транспортное машиностроение: элементы подвески грузовых автомобилей, балки мостов, ступицы, корпуса дифференциалов.

Каждый из перечисленных сегментов предъявляет собственные требования к сертификации и документации, поэтому производитель с опытом поставок поковок в данные отрасли способен обеспечить полное сопровождение заказа — от разработки чертежей штампа до оформления паспортов качества с указанием механических свойств.

Почему стоит доверять производство фасонных поковок профессионалам: опыт и возможности Цзянинская кузница

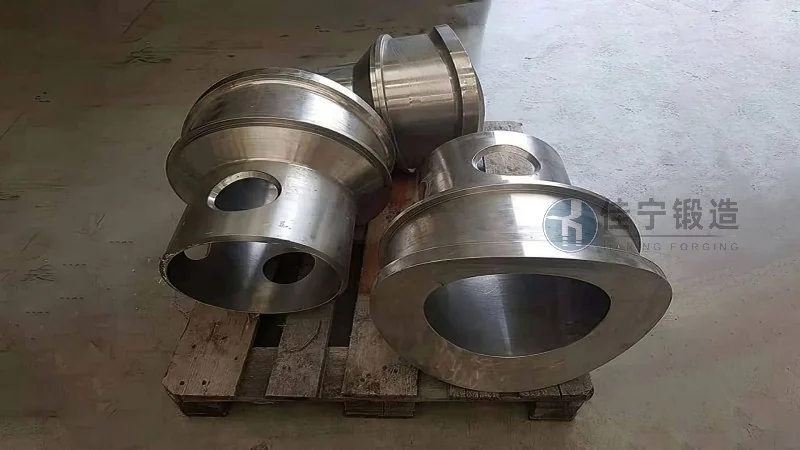

На протяжении нескольких лет компания Цзянинская кузница занимается горячей штамповкой фасонных поковок из углеродистых, легированных и нержавеющих марок стали. Собственный парк прессов усилием от 1600 до 6300 тонн, а также молотовое оборудование позволяют изготавливать детали массой от 0,5 до 250 кг с группами сложности 1–4. Технологическое оснащение включает печи с программируемым нагревом, газовые и индукционные установки, что обеспечивает равномерный прогрев заготовки и минимальное окалинообразование. Контроль качества на всех этапах осуществляется лабораторией, аккредитованной для проведения УЗК, механических испытаний и металлографического анализа. Среди примеров успешно реализованных проектов — серийная поставка фланцев для газораспределительных узлов (сталь 20, группа сложности 2, объём партии 1200 шт.), а также изготовление штуцерных поковок для гидравлического оборудования с допуском по соосности 0,15 мм. В 2025–2026 годах компания расширила линейку инструментальной оснастки, освоив штамповку деталей с полостью глубиной до 150 мм без перегрева штампа. Все поковки сопровождаются документацией по международным стандартам, включая отчёты о неразрушающем контроле. Для обсуждения технического задания и расчёта стоимости фасонной поковки можно связаться с инженерным отделом компании Цзянинская кузница по контактному номеру: (咨询热线：176 9623 6479). Специалисты готовы подобрать оптимальную марку стали и схему штамповки с учётом объёмов производства и требований к механическим свойствам.

Заключение: как фасонная поковка помогает повысить конкурентоспособность продукции

Подводя итог, стоит подчеркнуть, что фасонная поковка является не просто методом формообразования, а стратегическим инструментом для снижения издержек на стадии эксплуатации и ремонта. При грамотном проектировании поковки удаётся совместить высокую прочность с минимальной массой, что особенно важно в транспортном и энергетическом машиностроении, где каждый килограмм веса влияет на энергоэффективность. Данные за 2026 год показывают, что предприятия, перешедшие с литых или сварных конструкций на фасонные поковки, сократили количество внезапных отказов оборудования в среднем на 30–40 %, а расходы на техническое обслуживание уменьшились на 15–20 %. Кроме того, современные технологии симуляции процесса штамповки (МКЭ-моделирование) позволяют заранее прогнозировать заполняемость штампа и температуру нагрева, что исключает дорогостоящие экспериментальные подгонки. Выбирая производителя фасонных поковок, важно оценивать не только стоимость тонны продукции, но и наличие собственного инструментального цеха, опыт работы с различными материалами и сроки изготовления. Компания Цзянинская кузница выполняет заказы как по готовым чертежам, так и с предоставлением конструкторской доработки, что даёт возможность клиенту получить детали, максимально приближенные к форме готового изделия. При этом все этапы — от входного контроля металла до упаковки и отгрузки — сопровождаются документальным подтверждением соответствия. Для тех, кто ценит надёжность и хочет исключить риски дефектов при эксплуатации, фасонная поковка остаётся проверенным временем решением, сочетающим технологичность и экономическую эффективность. Обратившись к технологам компании Цзянинская кузница по указанному контакту, можно получить консультацию по выбору марки стали, расчёт оптимальной геометрии поковки и точную смету на проект с учётом серийности.
