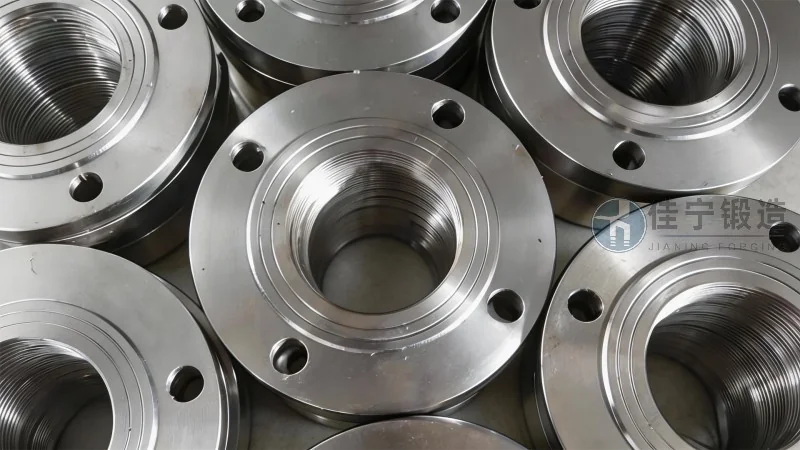

Фланец из стали 22053: описание и технические характеристики

Фланец из стали 22053: описание и технические характеристики

В современном промышленном производстве выбор материалов для фланцевых соединений играет решающую роль в обеспечении надежности и долговечности трубопроводных систем. Фланец из стали 22053 представляет собой высокотехнологичное решение для объектов, работающих в условиях агрессивных сред, высоких давлений и значительных температурных нагрузок. Данный материал относится к категории дуплексных нержавеющих сталей, сочетающих в себе преимущества аустенитной и ферритной структур. Благодаря уникальному химическому составу и сбалансированной микроструктуре, сталь 22053 демонстрирует исключительную стойкость к коррозионному растрескиванию под напряжением, питтинговой и щелевой коррозии. На предприятии Цзянинская кузница производству фланцев из данной стали уделяется особое внимание, поскольку именно этот материал позволяет решать задачи в нефтегазовой, химической, судостроительной и энергетической отраслях, где требования к безопасности и сроку службы оборудования максимально высоки. В условиях глобального роста спроса на коррозионностойкое оборудование, который по данным отраслевых аналитиков в 2026 году составит не менее 8-10% ежегодно, фланцы из стали 22053 становятся стандартом для проектов с повышенными требованиями к эксплуатационной надежности. Понимание технических характеристик и особенностей применения данного материала позволяет инженерам и техническим специалистам принимать обоснованные решения при проектировании и модернизации производственных мощностей.

Химический состав и структурные особенности стали 22053

Сталь 22053 относится к группе дуплексных нержавеющих сталей второго поколения, разработанных для работы в особо сложных условиях. Ее химический состав тщательно сбалансирован для достижения оптимального соотношения аустенитной и ферритной фаз, что обеспечивает уникальный комплекс механических и коррозионных свойств.

Основные легирующие элементы в составе стали 22053:

• Хром (Cr) — 22,0-23,0% — обеспечивает высокую коррозионную стойкость в окислительных средах
• Никель (Ni) — 4,5-6,5% — стабилизирует аустенитную фазу и повышает ударную вязкость
• Молибден (Mo) — 3,0-3,5% — существенно повышает стойкость к питтинговой и щелевой коррозии
• Азот (N) — 0,14-0,20% — упрочняет материал и улучшает локальную коррозионную стойкость
• Марганец (Mn) — до 2,0% — способствует растворению азота в стали
• Кремний (Si) — до 1,0% — раскислитель и элемент, повышающий прочность
• Углерод (C) — до 0,03% — минимальное содержание для предотвращения карбидной коррозии
• Сера (S) и фосфор (P) — до 0,02% каждого — строго контролируются для обеспечения чистоты стали

Микроструктура стали 22053 состоит примерно из равных долей аустенита (40-60%) и феррита (40-60%), что подтверждается металлографическими исследованиями. Такое фазовое соотношение обеспечивает синергетический эффект: ферритная фаза придает высокую прочность и стойкость к коррозионному растрескиванию, а аустенитная фаза обеспечивает достаточную пластичность и ударную вязкость. Важно отметить, что стабильность микроструктуры достигается за счет строгого контроля термической обработки — закалки от температуры 1040-1100°C с последующим быстрым охлаждением. Именно соблюдение этих режимов на производственных мощностях Цзянинская кузница гарантирует стабильность свойств готовых фланцев из стали 22053.

Механические свойства и эксплуатационные параметры

Фланец из стали 22053 демонстрирует высокие механические характеристики, которые значительно превосходят показатели стандартных аустенитных нержавеющих сталей, что делает его предпочтительным выбором для ответственных узлов трубопроводных систем.

Ключевые механические свойства при комнатной температуре:

• Предел текучести (σ0,2): не менее 450 МПа — вдвое выше, чем у стали 304L
• Предел прочности (σв): 650-880 МПа — обеспечивает высокую несущую способность
• Относительное удлинение: не менее 25% — достаточная пластичность для деформационных нагрузок
• Ударная вязкость (KV): не менее 100 Дж при -20°C — гарантирует работу в холодном климате
• Твердость: до 290 HB — оптимальное соотношение износостойкости и обрабатываемости

Температурный диапазон эксплуатации фланцев из стали 22053 составляет от -50°C до +280°C в условиях постоянного нагружения. При этом материал сохраняет не менее 80% прочностных характеристик при температуре до 250°C, что подтверждено многочисленными испытаниями. Важно учитывать, что длительная эксплуатация при температурах выше 300°C может привести к охрупчиванию вследствие образования сигма-фазы, поэтому для высокотемпературных применений требуется дополнительная консультация с технологами. Производственный опыт Цзянинская кузница показывает, что правильный выбор типоразмера и конструкции фланца с учетом рабочих параметров среды позволяет достичь срока службы соединения до 30-40 лет без необходимости замены.

Коррозионная стойкость и стойкость к агрессивным средам

Одним из наиболее значимых преимуществ фланцев из стали 22053 является их исключительная коррозионная стойкость в широком спектре агрессивных сред. Этот параметр критически важен для предприятий химической, нефтехимической и целлюлозно-бумажной промышленности, где контакт с агрессивными реагентами неизбежен.

Показатели коррозионной стойкости стали 22053 в различных средах:

• Питтинговая стойкость (PREN): не менее 35 — значительно выше, чем у стали 316L (PREN 24-26)
• Стойкость к хлоридному коррозионному растрескиванию: превосходит аустенитные стали в 3-5 раз
• Скорость коррозии в 3% растворе NaCl при 60°C: менее 0,1 мм/год
• Стойкость в сероводородсодержащих средах: соответствует требованиям NACE MR0175/ISO 15156 для нефтегазовой отрасли
• Устойчивость к органическим кислотам: отличная при концентрациях до 70% и температурах до 80°C

Испытания, проведенные в лабораторных условиях, подтверждают, что фланец из стали 22053 сохраняет рабочие характеристики после 5000 часов выдержки в растворах, содержащих до 5000 ppm хлорид-ионов при pH 3-4. Это делает данный материал оптимальным выбором для морских нефтедобывающих платформ, заводов по опреснению воды и предприятий по производству удобрений. Технологические возможности Цзянинская кузница позволяют изготавливать фланцы с дополнительной обработкой поверхности, повышающей коррозионную стойкость в особо агрессивных средах.

Нормативная документация и стандарты качества

Производство фланцев из стали 22053 регламентируется комплексом международных и национальных стандартов, соблюдение которых является обязательным условием для поставки продукции на ответственные объекты. Понимание требований нормативной документации позволяет заказчику быть уверенным в соответствии продукции заявленным характеристикам.

Основные стандарты, применяемые при производстве фланцев из стали 22053:

• ASTM A182/A182M — стандарт на кованые фитинги из нержавеющей стали
• ASTM A240/A240M — технические условия на листовой прокат из коррозионностойкой стали
• EN 1092-1 — европейский стандарт на фланцы и их соединения
• GOST 33259-2015 — межгосударственный стандарт на фланцы для трубопроводов
• ASME B16.5 — американский стандарт на фланцы и фланцевые фитинги

Каждая партия фланцев, произведенная на предприятии Цзянинская кузница, проходит обязательный контроль химического состава с использованием оптико-эмиссионных спектрометров, механических испытаний на универсальных разрывных машинах, а также неразрушающего контроля — ультразвуковой дефектоскопии и капиллярного контроля. Дополнительно, по требованию заказчика, могут проводиться испытания на стойкость к межкристаллитной коррозии по методу AMU (ASTM A262) и контроль твердости по методу Виккерса или Бринелля. Сертификаты качества оформляются в соответствии с требованиями EN 10204/3.1 или 3.2, что позволяет использовать продукцию на объектах, поднадзорных Ростехнадзору и аналогичным международным регуляторам.

Типоразмеры и конструктивные особенности

Фланцы из стали 22053 выпускаются в широком диапазоне типоразмеров и конструктивных исполнений, что позволяет подобрать оптимальное решение для любого трубопровода. Разнообразие исполнений обеспечивает универсальность применения в различных отраслях промышленности.

Основные типы фланцев из стали 22053:

• Плоские приварные фланцы (тип 01) — для трубопроводов с рабочим давлением до 16 бар
• Воротниковые фланцы (тип 11) — для высоконагруженных соединений с давлением до 250 бар
• Резьбовые фланцы (тип 13) — для соединений без сварки
• Глухие фланцы (тип 02) — для закрытия торцевых участков трубопроводов
• Фланцы с выступом и впадиной (тип 06) — для герметичных соединений в химической промышленности

Диапазон номинальных диаметров (DN) составляет от 15 до 600 мм, однако по индивидуальному заказу возможно изготовление фланцев нестандартных размеров. Давление (PN) варьируется от 6 до 160 бар для стандартных исполнений и до 250 бар для специальных серий. Толщина стенки и геометрия уплотнительной поверхности рассчитываются с учетом рабочих параметров среды и требований соответствующих стандартов. Важно отметить, что каждое конструктивное исполнение проходит гидравлические испытания пробным давлением, превышающим рабочее в 1,5 раза. Компания Цзянинская кузница рекомендует проводить предварительный инженерный расчет при выборе типоразмера фланца для конкретных условий эксплуатации.

Технология производства и контроль качества

Производственный процесс изготовления фланцев из стали 22053 включает несколько последовательных этапов, каждый из которых требует строгого соблюдения технологических режимов. Качество конечного продукта напрямую зависит от точности выполнения всех операций.

Этапы производства фланцев из стали 22053:

• Входной контроль исходного материала — проверка сертификатов и химического состава
• Резка заготовок — газовая или механическая с припуском на обработку
• Нагрев под ковку — строго контролируемый температурный режим 1150-1200°C
• Горячая штамповка или свободная ковка — формирование геометрии фланца
• Термическая обработка — закалка от 1060-1100°C с ускоренным охлаждением
• Механическая обработка — точение, сверление, фрезерование уплотнительных поверхностей
• Контроль геометрических размеров — проверка соответствия чертежам и стандартам
• Неразрушающий контроль — ультразвуковая и капиллярная дефектоскопия
• Маркировка и упаковка — нанесение идентификационных данных и защита от коррозии

Производственная база Цзянинская кузница оснащена современным ковочным и обрабатывающим оборудованием, что позволяет обеспечивать стабильное качество продукции при соблюдении сроков поставки. Особое внимание уделяется контролю температуры на этапе термической обработки, поскольку именно термический цикл определяет формирование оптимальной дуплексной структуры. По данным производственного мониторинга, отклонение температуры закалки более чем на 15°C от номинала может привести к нежелательному изменению фазового состава, поэтому на предприятии используются автоматизированные системы контроля температуры с регистрацией данных в электронном журнале качества.

Сравнительный анализ с другими марками стали

Для объективной оценки преимуществ фланцев из стали 22053 целесообразно провести сравнительный анализ с другими распространенными марками нержавеющих сталей, используемых в трубопроводной арматуре. Такой анализ помогает инженерам принимать обоснованные решения при проектировании.

Сравнение стали 22053 с альтернативными материалами:

• По сравнению со сталью 304L: предел текучести выше в 2,2 раза, коррозионная стойкость в хлоридсодержащих средах выше в 3-4 раза
• По сравнению со сталью 316L: предел текучести выше в 1,8 раза, стойкость к питтингу (PREN) выше на 40%
• По сравнению со сталью 904L: при сопоставимой коррозионной стойкости стоимость ниже на 30-35%
• По сравнению с титановыми сплавами: при более низкой коррозионной стойкости значительно ниже стоимость и выше технологичность сварки

Комплексный анализ показывает, что фланец из стали 22053 занимает оптимальное положение в соотношении цена-качество-эксплуатационные свойства. Для типовых условий химической и нефтегазовой промышленности этот материал обеспечивает наиболее рациональный баланс первоначальных затрат и эксплуатационных расходов. Специалисты Цзянинская кузница оказывают техническую поддержку при выборе материала фланцев, предоставляя данные сравнительных испытаний и экономические расчеты для каждого конкретного проекта.

Области применения и отраслевая специфика

Фланцы из стали 22053 находят широкое применение в различных отраслях промышленности, где требуется высокая надежность соединений в условиях агрессивных сред и значительных нагрузок. Отраслевая специфика накладывает дополнительные требования к конструкции и контролю качества фланцев.

Основные отрасли применения:

• Нефтегазовая промышленность — трубопроводы для транспортировки нефти, газа и газового конденсата, в том числе с высоким содержанием сероводорода (кислый газ)
• Химическая промышленность — технологические линии по производству кислот, щелочей, органических соединений и удобрений
• Нефтехимия — установки каталитического крекинга, риформинга и пиролиза
• Морская техника — системы охлаждения, балластные системы, трубопроводы на морских платформах
• Энергетика — теплообменное оборудование, системы водоподготовки и конденсатные тракты
• Целлюлозно-бумажная промышленность — варочные установки, отбельные цеха и системы регенерации щелоков

В каждом из перечисленных секторов требования к фланцевым соединениям имеют свою специфику. Например, для морских платформ критически важна стойкость к хлоридной коррозии и усталостная прочность при динамических нагрузках, а для химических производств — стойкость к конкретным агрессивным реагентам. Накопленный опыт Цзянинская кузница в работе с различными отраслями позволяет предлагать заказчикам не только стандартные решения, но и разрабатывать специальные конструкции фланцев под конкретные условия эксплуатации.

Рекомендации по монтажу и эксплуатации

Правильный монтаж и эксплуатация фланцевых соединений из стали 22053 являются ключевыми факторами, определяющими надежность и долговечность трубопроводной системы. Нарушение рекомендаций производителя может привести к преждевременному выходу соединения из строя.

Основные рекомендации при монтаже фланцев из стали 22053:

• Контроль соосности фланцев — отклонение не более 0,5 мм на 100 мм диаметра
• Применение прокладочных материалов, стойких к рабочей среде и температуре
• Использование крепежных элементов из коррозионностойких материалов (сталь 316 или сплавы на основе никеля)
• Контроль момента затяжки — рекомендуется последовательная затяжка в три прохода с контролем крутящего момента
• Предотвращение контакта с углеродистыми сталями в условиях высокой влажности (гальваническая коррозия)

В процессе эксплуатации необходимо проводить периодический осмотр фланцевых соединений с контролем состояния уплотнительных поверхностей и крепежа. При обнаружении следов коррозии, деформации или ослабления затяжки следует незамедлительно принять меры по устранению дефектов. Межремонтный интервал для фланцев из стали 22053 составляет не менее 5 лет при соблюдении рабочих параметров, однако для особо ответственных объектов рекомендуется ежегодный контроль. Специалисты сервисной службы Цзянинская кузница предоставляют консультации по вопросам эксплуатации и проводят выездные обследования по запросу заказчика.

Перспективы развития и тенденции рынка

Рынок фланцев из дуплексных нержавеющих сталей, включая сталь 22053, демонстрирует устойчивый рост, обусловленный ужесточением требований к надежности оборудования и увеличением доли проектов в агрессивных средах. По данным отраслевых исследований, в 2026 году ожидается увеличение спроса на данную продукцию не менее чем на 12-15% по сравнению с предыдущим периодом.

Ключевые тенденции рынка фланцев из стали 22053:

• Переход от стандартных типоразмеров к индивидуальным конструкциям под конкретный проект
• Повышение требований к ударной вязкости при низких температурах для арктических проектов
• Внедрение цифровых методов контроля качества с использованием 3D-сканирования и томографии
• Разработка новых модификаций стали 22053 с повышенным содержанием азота для улучшения прочностных свойств
• Рост спроса на фланцы с покрытиями для дополнительной защиты в особо агрессивных средах

Производственное предприятие Цзянинская кузница активно участвует в развитии этого направления, инвестируя средства в модернизацию оборудования и расширение номенклатуры выпускаемой продукции. Стратегическое партнерство с ведущими научно-исследовательскими институтами позволяет своевременно внедрять новые технологические решения и поддерживать качество продукции на уровне мировых стандартов. Для заказчиков, планирующих реализацию проектов в 2026-2027 годах, рекомендуется своевременно уточнять технические требования и согласовывать параметры фланцев с учетом актуальных тенденций рынка. (咨询热线：176 9623 6479)
