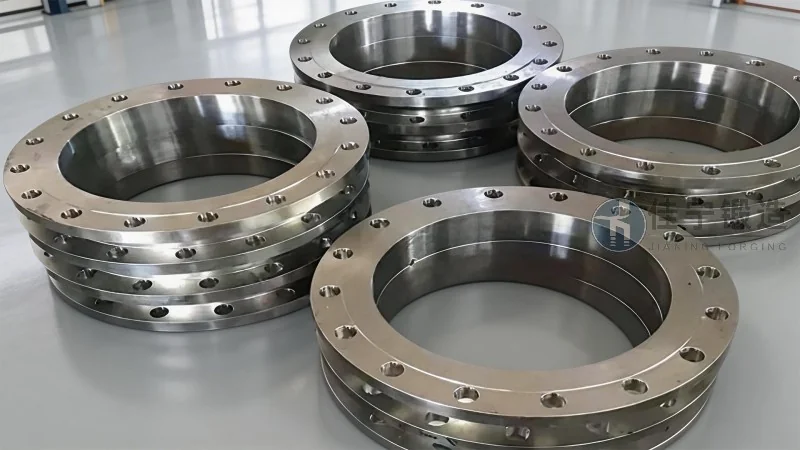

Поковка фланца из стали 16MnC: описание и основные преимущества

Обзор материала 16MnC в производстве поковок фланцев

Поковка фланца из стали 16MnC сегодня является одним из наиболее востребованных решений в промышленности, где требуется высокая прочность, устойчивость к нагрузкам и надежность при длительной эксплуатации. Сталь 16MnC относится к низколегированным конструкционным сталям с содержанием марганца и углерода, что обеспечивает оптимальный баланс между механическими свойствами и технологичностью обработки. Особенностью данного материала является его способность сохранять стабильные характеристики при циклических нагрузках и перепадах температур, что делает его приоритетным выбором при изготовлении ответственных деталей трубопроводной арматуры и соединительных узлов. В условиях современного рынка, где в 2026 году ожидается дальнейшее ужесточение требований к надежности оборудования, использование поковок фланцев из стали 16MnC позволяет предприятиям минимизировать риски аварийных остановок и увеличить межремонтные интервалы. Важно понимать, что процесс штамповки и последующей термической обработки фланцев из данной марки стали требует строгого соблюдения технологических режимов. Отклонение от рекомендованных параметров нагрева, скорости деформации или охлаждения может снизить эксплуатационные свойства изделия. Именно поэтому производители, располагающие собственным кузнечно-прессовым оборудованием и лабораторной базой, способны гарантировать стабильность качества продукции. Одним из таких предприятий является Цзянинская кузница, где накоплен практический опыт изготовления поковок фланцев из стали 16MnC для различных отраслей промышленности. В данной статье подробно рассмотрены ключевые характеристики материала, технологические особенности производства и эксплуатационные преимущества готовых изделий.

Химический состав и механические свойства стали 16MnC

Сталь 16MnC представляет собой низколегированный сплав, в котором основными легирующими элементами выступают марганец (Mn) и углерод (C). Содержание углерода в пределах 0,14–0,20% обеспечивает достаточную прочность без излишней хрупкости, а марганец в количестве 1,2–1,6% способствует дисперсионному упрочнению и повышению прокаливаемости. В состав также входят кремний (Si) до 0,5%, сера (S) и фосфор (P) не более 0,035% каждый, что гарантирует хорошую обрабатываемость давлением и свариваемость. По сравнению с обычными углеродистыми сталями, 16MnC демонстрирует более высокий предел текучести — не менее 345 МПа в нормализованном состоянии, и временное сопротивление разрыву в диапазоне 510–660 МПа. Относительное удлинение составляет 22–24%, что указывает на достаточную пластичность для деформации при штамповке.

Ударная вязкость стали 16MnC после термической обработки достигает значений 70–100 Дж/см² при комнатной температуре и сохраняется на уровне не ниже 40 Дж/см² при -40°C. Это критически важно для фланцев, эксплуатируемых в условиях холодного климата или при транспортировке криогенных сред. Твердость по Бринеллю обычно находится в пределах 140–180 HB, что обеспечивает хорошую износостойкость и устойчивость к смятию при высоких контактных нагрузках. Технологическая пластичность стали позволяет получать поковки сложной конфигурации без образования трещин и расслоений. Микроструктура после нормализации состоит из феррита и перлита, а после закалки с высоким отпуском формируется структура сорбита, обеспечивающая оптимальное сочетание прочности и вязкости. При изготовлении фланцев для ответственных узлов рекомендуется проводить контроль механических свойств на образцах, вырезанных непосредственно из поковки, с обязательной фиксацией результатов в паспорте изделия.

Технологический процесс изготовления поковок фланцев из стали 16MnC

Производство поковок фланцев из стали 16MnC включает несколько последовательных этапов, каждый из которых влияет на конечное качество детали. Начальная стадия — входной контроль исходного металла на соответствие химическому составу и отсутствию дефектов макроструктуры. Затем заготовки нагреваются в методических печах до температуры ковки 1180–1220°C. Важно выдерживать заготовку в интервале ковочных температур достаточное время для полного прогрева сечения. После нагрева выполняется штамповка на гидравлических или кривошипных прессах с усилием от 1600 до 6300 тонн в зависимости от типоразмера фланца. При штамповке особенно важно контролировать скорость деформации и степень укова, которая для фланцев из стали 16MnC должна составлять не менее 2,5–3,0 для обеспечения измельчения зерна и устранения литой структуры.

После горячей деформации следует термическая обработка. Для стали 16MnC рекомендуется нормализация при температуре 900–930°C с последующим охлаждением на воздухе. Данная операция стабилизирует структуру металла и снимает внутренние напряжения, сформированные при штамповке. В отдельных случаях, если требуются повышенные прочностные характеристики, применяется закалка от 880–900°C в воду с последующим высоким отпуском при 640–660°C. Механическая обработка поковок выполняется на токарных и расточных станках с ЧПУ, что обеспечивает допуски по посадочным поверхностям в пределах IT8–IT10. Контроль качества включает неразрушающие методы: ультразвуковую дефектоскопию для выявления внутренних дефектов, магнитопорошковый контроль поверхностных трещин и капиллярный контроль труднодоступных зон.

Преимущества использования поковок из стали 16MnC для фланцев

• Высокая несущая способность при минимальном весе. За счет повышенных прочностных свойств стали 16MnC по сравнению с обычными углеродистыми марками можно снизить толщину стенки фланца и соответственно массу детали без потери надежности.
• Устойчивость к знакопеременным нагрузкам. Благодаря вязкой ферритно-перлитной структуре после нормализации фланцы из данной стали успешно работают в условиях вибрации и гидроударов.
• Хорошая свариваемость. Сталь 16MnC не склонна к образованию холодных трещин при сварке, что упрощает монтаж фланцевых соединений на объекте. Рекомендуется использовать электроды с основным покрытием типа Э50А и предварительный подогрев до 150–200°C при толщине свыше 30 мм.
• Долговечность в агрессивных средах. Легирование марганцем повышает стойкость к коррозионному растрескиванию в присутствии сероводорода и углекислого газа, что делает фланцы из 16MnC пригодными для работы в нефтегазовой отрасли.
• Технологичность при изготовлении фасонных элементов. Высокая пластичность стали позволяет получать поковки с отношением высоты к диаметру до 0,3 без потери качества, что расширяет номенклатуру выпускаемых изделий.
• Стабильность размеров при эксплуатации. Коэффициент линейного расширения стали 16MnC составляет 11,8×10⁻⁶ 1/°C, что близко к значениям для трубных марок сталей, обеспечивая совместную работу фланца и трубопровода без дополнительных напряжений.

Области применения поковок фланцев из стали 16MnC

Фланцы, изготовленные методом горячей штамповки из стали 16MnC, широко используются при строительстве и реконструкции объектов нефтегазового комплекса. В частности, они применяются на трубопроводах высокого давления, соединительных узлах насосных станций, компрессорных установках и резервуарных парках. Стандартные типы фланцев по ГОСТ 33259-2015 и ГОСТ 12820-80, произведенные из данного материала, выдерживают рабочее давление до 25 МПа (PN250) при температурах от -70°C до +475°C. В химической промышленности фланцы из 16MnC используются для соединения аппаратов колонного типа и теплообменного оборудования, где требуется герметичность при высокой температуре и давлении.

Особое значение поковки из стали 16MnC приобретают в условиях Крайнего Севера и морских шельфовых проектов, где ударная вязкость при отрицательных температурах является критическим параметром. Например, при эксплуатации на месторождениях со среднегодовой температурой -15°C и ниже фланцы из углеродистой стали могут выходить из строя из-за хрупкого разрушения. Применение 16MnC позволяет гарантировать безопасную работу в течение всего срока службы объекта. Кроме того, фланцы данной марки стали эффективны в системах гидротранспорта твердых частиц, где износ поверхности происходит медленнее за счет более высокой твердости по сравнению с обычными сталями.

Сравнение с фланцами из других марок стали

При выборе материала для изготовления фланцев часто рассматривают альтернативы: углеродистые стали типа 20, 25 и легированные марганцовистые стали. Ниже приведено сравнение 16MnC с наиболее популярными позициями:

• Против стали 20. Сталь 20 имеет предел прочности около 410 МПа, что на 20–25% ниже, чем у 16MnC. При тех же габаритах фланец из 16MnC способен выдерживать более высокие нагрузки либо допускает уменьшение металлоемкости до 15–18%.
• Против стали 20Х. Сталь 20Х (хромистая) имеет прочность на уровне 16MnC, но ее ударная вязкость при низких температурах на 30–40% ниже. Кроме того, 20Х более склонна к отпускной хрупкости.
• Против стали 09Г2С. Сталь 09Г2С близка по прочностным характеристикам, однако содержание марганца в ней ниже (0,9–1,4% против 1,2–1,6%), что может снижать прокаливаемость крупных сечений. Для фланцев толщиной более 50 мм 16MnC демонстрирует более однородные свойства по сечению.
• Сварные фланцы вместо штампованных. Сварные конструкции уступают поковкам из 16MnC по равнопрочности: зона сварного шва становится концентратором напряжений, что снижает общий ресурс соединения на 30–50%.

Критерии выбора поставщика поковок фланцев из стали 16MnC

Для промышленного предприятия, планирующего закупку поковок фланцев из стали 16MnC, ключевыми факторами являются подтвержденное качество материала и стабильность геометрических параметров. Важно, чтобы поставщик проводил механические испытания для каждой партии продукции и предоставлял протоколы результатов. Производственная база должна включать лабораторию неразрушающего контроля и оборудование для термической обработки. Компания Цзянинская кузница соответствует всем перечисленным требованиям, располагая парком гидравлических прессов усилием от 630 до 6300 тонн, что позволяет изготавливать поковки фланцев массой до 3,5 тонн. На предприятии внедрена система менеджмента качества, сертифицированная по стандарту ISO 9001, что гарантирует прослеживаемость каждого этапа производства.

При выборе поставщика рекомендуется запрашивать информацию о химическом составе плавки и результатах испытаний на ударную вязкость при отрицательных температурах. Наличие собственного инструментального производства обеспечивает возможность изготовления штампов для нестандартных типоразмеров фланцев. Для консультации по техническим параметрам и условиям поставки можно обратиться по телефону (咨询热线：176 9623 6479). Специалисты Цзянинская кузница предоставляют рекомендации по выбору оптимальной марки стали и режима термообработки с учетом условий эксплуатации конкретного объекта.

Экономическая эффективность применения поковок из стали 16MnC

Несмотря на несколько более высокую стоимость поковок из стали 16MnC по сравнению с изделиями из обычной углеродистой стали, совокупная экономия в процессе эксплуатации достигает 25–40%. Это обусловлено увеличением срока службы фланцевых соединений в 1,5–2 раза и снижением затрат на внеплановые ремонты. По данным технической литературы, при использовании 16MnC в системах с рабочим давлением 20 МПа межремонтный интервал возрастает с 4 до 7–8 лет. Кроме того, возможность снижения металлоемкости конструкции за счет более высокого предела текучести позволяет экономить до 15% на транспортировке и монтаже. Для предприятий, эксплуатирующих оборудования в условиях вибрационных нагрузок, переход на фланцы из 16MnC сокращает частоту ревизий крепежа и замены уплотнительных элементов.

Важным аспектом является и логистическая доступность. Цзянинская кузница обеспечивает поставки поковок фланцев из стали 16MnC в любые регионы России и стран СНГ с возможностью индивидуального графика отгрузки. При заказе комплексной партии для строительства крупного объекта предоставляется ценовое предложение с фиксацией стоимости на период до 6 месяцев, что защищает заказчика от валютных колебаний и роста цен на металл.

Перспективы развития рынка поковок фланцев из стали 16MnC в 2026 году

Анализ тенденций в отрасли показывает, что к 2026 году спрос на поковки фланцев из низколегированных сталей, включая 16MnC, вырастет на 12–15% по сравнению с 2023 годом. Основными драйверами станут проекты по расширению магистральных трубопроводов, строительство объектов СПГ и освоение месторождений в арктической зоне. Ужесточение требований промышленной безопасности приведет к отказу от фланцев из обычных углеродистых сталей в пользу более надежных материалов. При этом производители поковок будут вынуждены совершенствовать технологии штамповки и термообработки для обеспечения стабильности свойств при крупносерийном выпуске. Развитие методов цифрового моделирования (Simufact Forming, QForm) позволяет на этапе проектирования прогнозировать структуру металла и оптимизировать режимы ковки, что снижает долю брака до 1,5%.

Следует ожидать, что в ближайшие года все более широкое распространение получит технология изотермической штамповки фланцев из стали 16MnC, которая обеспечивает формирование мелкозернистой структуры по всему объему детали. Это позволит дополнительно повысить ударную вязкость на 10–15% при сохранении прочностных характеристик. На рынке будет усиливаться запрос на комплексные поставки — когда производитель поковок одновременно отвечает за входной контроль материала и предоставление полного пакета документов. Цзянинская кузница следует данной тенденции, разрабатывая технические предложения с учетом спецификации каждого проекта и предоставляя гарантийную поддержку на весь период эксплуатации фланцев.

Рекомендации по эксплуатации фланцевых соединений из стали 16MnC

Для достижения заявленного ресурса поковок фланцев из стали 16MnC необходимо соблюдать несколько условий при монтаже и эксплуатации. Резьбовые отверстия должны быть выполнены по классу точности 6Н, а шпильки рекомендуется использовать из стали 35ХМ или 40Х с классом прочности 8.8. Момент затяжки крепежа следует контролировать динамометрическим ключом с погрешностью не более ±5%. Прокладочный материал выбирается в зависимости от рабочей среды: для нефтепродуктов и газа применяются сталеасбестовые или спирально-навитые прокладки с наполнителем из графита, для водяных систем — паронит или резинотехнические пластины. При перепадах температур более 200°C целесообразно использовать прокладки с металлической оболочкой.

При эксплуатации фланцевых соединений важно организовать систематический контроль состояния уплотнительных поверхностей. Не допускается наличие забоин, рисок и коррозионных повреждений глубиной более 0,3 мм на уплотнительной поверхности. Ремонт изношенных фланцев может выполняться механической обработкой с последующим контролем толщины стенки. Категорически не разрешается использовать сварку для исправления дефектов на уплотнительных поверхностях, так как это приводит к неравномерности свойств и снижению герметичности. При соблюдении всех требований монтажа и эксплуатации поковки фланцев из стали 16MnC служат не менее 15–20 лет без снижения рабочих характеристик.
