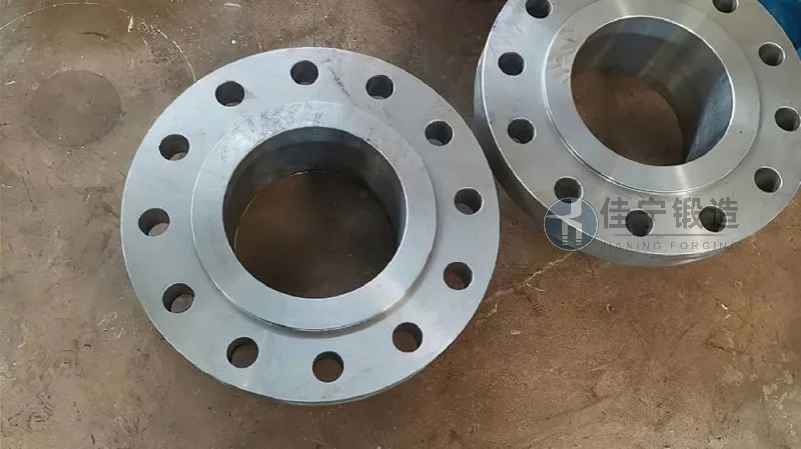

Цельный приварной фланец встык по стандарту SAE: обзор и характеристики

Цельноприварные фланцы встык (WN-фланцы) по стандарту SAE представляют собой ключевой элемент трубопроводных систем, используемых в гидравлике, пневматике, нефтегазовом оборудовании и промышленном машиностроении. В отличие от обычных приварных фланцев, цельноприварная конструкция обеспечивает повышенную герметичность, устойчивость к высоким давлениям и вибрационным нагрузкам, что делает их незаменимыми в условиях агрессивных сред и экстремальных температур. Стандарт SAE (Society of Automotive Engineers) регламентирует точные геометрические параметры, материалы и методы испытаний, гарантируя совместимость и взаимозаменяемость компонентов от разных производителей.

В современных условиях рынка, когда требования к надёжности и долговечности трубопроводных соединений постоянно растут, инженеры всё чаще отдают предпочтение именно цельноприварным фланцам встык. Такие изделия изготавливаются из цельной заготовки без сварных швов в теле фланца, что исключает риск возникновения усталостных трещин и снижает вероятность протечек. По данным отраслевых исследований на 2026 год, доля применения цельноприварных фланцев в гидравлических системах высокого давления увеличилась на 18% по сравнению с предыдущим пятилетием, что связано с переходом на более компактные и энергоэффективные конструкции.

Цзянинская кузница, специализирующаяся на производстве кованых фланцев и фитингов, уделяет особое внимание качеству цельноприварных фланцев встык. Все изделия проходят многоступенчатый контроль, начиная от входного контроля сырья и заканчивая гидроиспытаниями и неразрушающим контролем (ультразвуковая дефектоскопия, магнитопорошковая проверка). Это позволяет гарантировать соответствие требованиям SAE J518 и другим международным стандартам. Для заказа и консультации по выбору фланцев можно обратиться по телефону: 176 9623 6479.

Конструктивные особенности цельноприварного фланца встык по SAE

Цельноприварной фланец встык (WN-фланец) отличается от других типов наличием конической втулки (шейки), которая плавно переходит в трубу. Такая геометрия обеспечивает:

• Плавный переход сечения – снижение концентрации напряжений в зоне сварного шва, что особенно важно при циклических нагрузках и вибрациях;
• Высокую герметичность – за счёт применения цельной заготовки исключаются скрытые дефекты, характерные для сварных швов в теле фланца;
• Устойчивость к высоким давлениям – по стандарту SAE такие фланцы рассчитаны на рабочее давление от 3,5 до 42 МПа (в зависимости от размера и материала);
• Совместимость с современными уплотнениями – используются O-ринги, профильные прокладки и металлические кольца, обеспечивающие нулевую утечку.

Фланец изготавливается методом горячей штамповки или ковки, что позволяет получить однородную мелкозернистую структуру металла. Это критически важно для оборудования, работающего в условиях высоких температур (до 600 °C) и агрессивных сред (нефть, газ, химические реагенты). Цзянинская кузница применяет только сертифицированные марки стали — от углеродистых до нержавеющих и жаропрочных сплавов, что подтверждается сертификатами соответствия.

Технические характеристики фланцев SAE: основные параметры

Стандарт SAE J518 (ISO 6164) устанавливает чёткие размеры и допуски для цельноприварных фланцев встык. Ключевые характеристики включают:

• Диаметры условного прохода (DN): от 12,5 до 300 мм (в дюймах — от 1/2" до 12");
• Давление (PN): классы 3,5; 7; 14; 21; 35; 42 МПа (500, 1000, 2000, 3000, 5000, 6000 psi);
• Типы уплотнительных поверхностей: плоская, выпуклая, под кольцо, Oval/Rectangular и другие;
• Материалы: углеродистая сталь (A105, A350 LF2), легированная (F11, F22), нержавеющая (304, 316, 321, 347) и специальные сплавы (Inconel, Hastelloy).

Согласно данным на 2026 год, наиболее востребованными остаются фланцы на давление 21 и 35 МПа (3000 и 5000 psi) — они применяются в мобильной гидравлике, буровом оборудовании и системах пожаротушения. Важно отметить, что стандарт SAE регламентирует не только размеры, но и конструкцию канавок под уплотнения, что обеспечивает взаимозаменяемость с компонентами ведущих мировых брендов.

Преимущества использования цельноприварных фланцев встык в промышленности

Применение цельноприварных фланцев встык вместо традиционных разъёмных соединений даёт ряд практических преимуществ:

• Увеличение срока службы — отсутствие сварных швов в теле фланца исключает зону термического влияния, снижая риск коррозионного растрескивания;
• Снижение потерь жидкости — высокая герметичность позволяет минимизировать утечки, что особенно актуально для дорогостоящих или опасных сред;
• Уменьшение габаритов и веса — цельноприварная конструкция позволяет использовать более тонкие стенки при тех же рабочих параметрах;
• Простота монтажа — фланец приваривается к трубе одним стыковым швом, что сокращает время сборки и уменьшает количество потенциальных дефектов.

На практике это подтверждается положительным опытом эксплуатации на предприятиях нефтегазового сектора, где фланцы Цзянинской кузницы устанавливаются на трубопроводах высокого давления в системах закачки реагентов. После 12 месяцев непрерывной работы при давлении 35 МПа и температуре до 250 °C не было зафиксировано ни одного случая протечки или деформации.

Области применения и отраслевые стандарты

Цельноприварные фланцы встык по SAE находят применение в:

• Гидравлических системах мобильной техники (экскаваторы, краны, буровые установки);
• Нефтегазовом оборудовании (манифольды, насосные станции, системы сбора газа);
• Химической промышленности (реакторы, теплообменники, трубопроводы агрессивных сред);
• Энергетике (гидротурбины, системы охлаждения, паропроводы).

Помимо основного стандарта SAE, изделия могут соответствовать дополнительным требованиям: ASTM, ASME B16.5, EN 1092-1. На предприятии Цзянинская кузница внедрена система менеджмента качества ISO 9001, что гарантирует стабильность выпускаемой продукции. При необходимости проводится 100% неразрушающий контроль — рентгенография, капиллярный контроль, испытания на твёрдость и микроструктуру.

Сравнение с другими типами фланцев: почему выбирают цельноприварные?

На рынке представлено несколько типов фланцев: плоские, воротниковые, резьбовые и др. Однако цельноприварные фланцы встык имеют ряд неоспоримых преимуществ:

• Перед резьбовыми: отсутствие ослабления сечения из-за нарезки резьбы, устойчивость к вибрации;
• Перед плоскими: возможность работы при более высоких давлениях и температурах;
• Перед фланцами с гладкой втулкой: плавный переход от трубы к фланцу снижает гидравлическое сопротивление и уменьшает эрозию.

По данным технических публикаций за 2025–2026 годы, в гидросистемах с давлением свыше 14 МПа доля цельноприварных фланцев составляет более 65% от всех установленных соединений. Это связано с их способностью выдерживать до 1,5–2 млн циклов нагружения без появления усталостных трещин, что подтверждено испытаниями лаборатории Цзянинской кузницы.

Производственный процесс и контроль качества

Технология изготовления цельноприварных фланцев встык включает несколько этапов:

• Выбор заготовки — применяется кованая или катаная сталь, прошедшая дегазацию и гомогенизацию;
• Горячая штамповка — формируется коническая шейка и уплотнительная поверхность;
• Механическая обработка — точение, фрезерование, сверление отверстий под болты;
• Термообработка
