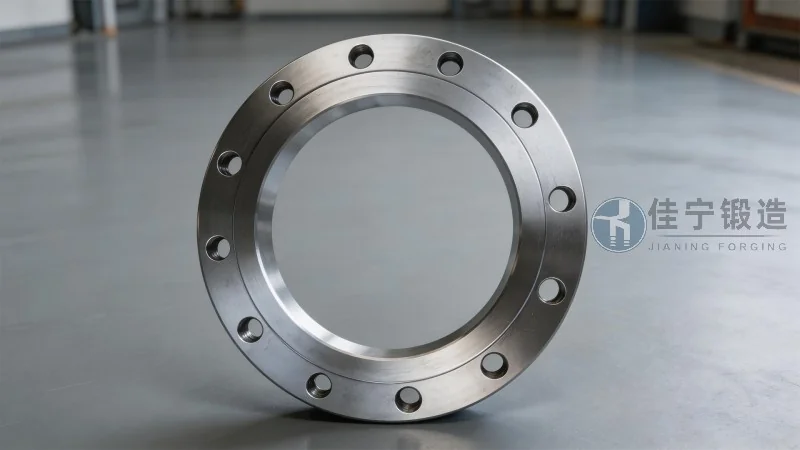

Переходной приварной фланец встык: обзор и особенности

Переходной приварной фланец встык: обзор конструктивных особенностей и сфер применения

Переходные приварные фланцы встык представляют собой один из наиболее востребованных видов трубопроводной арматуры в современной промышленности. Их конструкция позволяет эффективно соединять участки трубопроводов с различными диаметрами, что особенно актуально при модернизации систем, ремонте магистралей или при переходе между разными технологическими линиями. В отличие от стандартных плоских или воротниковых фланцев, переходные модели имеют коническую вставку, которая плавно изменяет внутренний проход от большего сечения к меньшему. Такая геометрия обеспечивает минимальное гидравлическое сопротивление и снижает турбулентность потока рабочей среды.

Сварное соединение встык, реализованное в данной конструкции, гарантирует высокую прочность и герметичность узла. При правильной подготовке кромок и соблюдении технологии сварки шов получается равнопрочным основному телу фланца, что критически важно для систем высокого давления. В производственных условиях переходные приварные фланцы встык изготавливаются из различных марок стали — от конструкционных углеродистых до высоколегированных нержавеющих и жаропрочных сплавов. Выбор материала напрямую зависит от параметров рабочей среды: температуры, давления, химической агрессивности.

На предприятии «Цзянинская кузница» накоплен значительный опыт изготовления таких изделий. Используется технология горячей штамповки с последующей механической обработкой, что позволяет добиться стабильного качества и точности геометрических размеров. Каждая партия продукции проходит контроль химического состава и механических свойств, что соответствует требованиям международных стандартов. Благодаря этому фланцы успешно применяются на объектах нефтегазового комплекса, в химической промышленности, энергетике и судостроении.

Ключевым преимуществом переходных приварных фланцев встык является их способность выдерживать значительные нагрузки при сохранении компактных габаритов. Они незаменимы в случаях, когда требуется организовать переход между трубопроводами разных диаметров без использования дополнительных переходных колец или конусных вставок, что снижает количество сварных швов и повышает надежность всей системы.

Современный рынок трубопроводной арматуры в 2026 году демонстрирует устойчивый рост спроса именно на такие технически сложные изделия. Это связано с активным строительством новых перерабатывающих мощностей и реконструкцией существующих производств в странах СНГ и Азиатско-Тихоокеанского региона. По данным отраслевых аналитиков, потребление приварных фланцев встык увеличилось на 17% по сравнению с предыдущим периодом, причем наибольший прирост пришелся на сегмент коррозионностойких исполнений.

Конструктивные отличия и геометрические параметры переходных фланцев встык

Главное конструктивное отличие переходного приварного фланца встык заключается в наличии эксцентричного или концентрического перехода внутри корпуса. Эксцентричные модели используются преимущественно в системах с жидкими средами, чтобы избежать образования воздушных пробок в верхней точке трубопровода или скопления осадка в нижней. Концентрические переходы применяются на вертикальных участках и в газопроводах, где симметрия потока имеет решающее значение.

Геометрические параметры регламентируются рядом международных и национальных стандартов. Наибольшее распространение получили нормативы DIN EN 1092-1, ASME B16.5, ГОСТ 33259-2015. Для переходных исполнений существуют специальные таблицы размеров, где указаны наружные диаметры, толщина стенки, длина конической части и диаметр условного прохода. Важно понимать, что стандартный переходной фланец не может иметь произвольные соотношения диаметров — каждое типоразмерное сочетание должно быть рассчитано на допустимую нагрузку.

Рабочее давление для таких фланцев варьируется от PN 6 до PN 160, а в специальных исполнениях до PN 400. Чем выше класс давления, тем массивнее конструкция и больше количество болтов крепления. Температурный диапазон эксплуатации зависит от материала: для углеродистых сталей он ограничен значениями от -40°C до +425°C, для легированных жаропрочных — до +650°C. Для криогенных применений используются специальные стали с низкотемпературной вязкостью.

При выборе геометрии переходного фланца необходимо учитывать длину конической вставки. Минимальная длина обеспечивает плавный переход, но увеличивает общую длину узла. Оптимальным считается соотношение, при котором угол конуса не превышает 7-12 градусов. Это гарантирует отсутствие застойных зон и кавитационных явлений при скоростях потока до 25 м/с. Компания «Цзянинская кузница» предлагает как стандартные исполнения по каталогу, так и нестандартные решения по индивидуальным чертежам заказчика.

Технология производства и контроль качества: от заготовки до готового изделия

Процесс изготовления переходного приварного фланца встык начинается с выбора исходного материала. На «Цзянинская кузница» используется прокат из высококачественных марок стали, прошедший входной контроль на соответствие сертификатам. Первым этапом является резка заготовок на мерные длины с учетом припусков на последующую обработку. Затем выполняется нагрев в индукционных печах до температур ковки (1200-1250°C для углеродистых сталей).

Горячая штамповка производится на мощностях гидравлических прессов усилием от 630 до 2500 тонн. Это позволяет получать заготовки с минимальным количеством переходных радиусов и равномерной структурой металла. После штамповки следует термическая обработка — нормализация или отпуск, в зависимости от марки стали. Данная операция снимает внутренние напряжения и стабилизирует механические свойства по всему объему.

Механическая обработка выполняется на современных токарно-карусельных и фрезерных станках с ЧПУ. Контроль геометрических параметров осуществляется на координатно-измерительных машинах с точностью до 0,01 мм. Особое внимание уделяется подготовке сварных кромок — их угол разделки, притупление и чистота поверхности должны строго соответствовать требованиям технологии сварки. Для ответственных заказов применяется 100% ультразвуковой контроль и цветная дефектоскопия.

Каждое готовое изделие маркируется методом ударной маркировки, что обеспечивает долговременную читаемость в условиях агрессивных сред. В маркировку включается условное обозначение, типоразмер, класс прочности и номер партии. К каждой партии прилагается паспорт качества с результатами механических испытаний. Такой подход гарантирует полную прослеживаемость и соответствие требованиям Таможенного союза, Евросоюза и Американского общества по испытаниям и материалам.

Срок изготовления стандартного типоразмера в условиях серийного производства составляет от 5 до 15 рабочих дней. Для экстренных заказов возможна ускоренная обработка за счет приоритетной загрузки оборудования. На складе предприятия постоянно поддерживается запас наиболее востребованных типоразмеров для немедленной отгрузки.

Области применения и инженерные решения для различных отраслей

Переходные приварные фланцы встык находят широкое применение в системах магистральных и технологических трубопроводов. В нефтегазовом секторе они используются на узлах переключения между различными диаметрами насосно-компрессорного оборудования, а также при подключении емкостного и теплообменного оборудования. Химическая промышленность требует исполнения из коррозионностойких материалов: нержавеющих сталей 12Х18Н10Т, AISI 316Ti, дуплексных и супердуплексных сплавов.

В энергетике такие фланцы задействуются в системах пароснабжения высокого давления, где критичны показатели ползучести и длительной прочности. Для энергоблоков на сверхкритические параметры пара применяются специальные жаропрочные стали марок 10Х9МФБ и 15Х1М1Ф. В судостроении переходные фланцы используются в системах балласта, охлаждения и маслопроводов, где требуется высокая устойчивость к вибрационным нагрузкам.

Инженерные решения от «Цзянинская кузница» включают разработку индивидуальных конструкций для конкретных условий эксплуатации. Например, для агрессивных сред с сероводородом до 10% и температурой до 200°C предлагается исполнение из стали 10Х17Н13М2Т с дополнительной ультразвуковой обработкой. Для пищевой и фармацевтической промышленности изготавливаются фланцы с зеркальной поверхностью Ra ≤ 0,8 мкм, исключающей налипание продуктов.

Особого внимания заслуживает применение переходных фланцев в системах с циклическим изменением температуры. В таких условиях необходимо компенсировать термические расширения, и конструкция фланца должна предусматривать запас прочности на малоцикловую усталость. Специалисты компании выполняют усталостные расчеты с использованием метода конечных элементов, что позволяет спрогнозировать ресурс работы узла на стадии проектирования.

Современные требования к импортозамещению стимулируют развитие отечественных производственных компетенций. Переходные фланцы встык полностью замещают аналоги европейских брендов как по качеству, так и по срокам поставки. При этом стоимость изделий на 25-30% ниже за счет сокращения логистического плеча и отсутствия таможенных пошлин. Гарантийный срок эксплуатации составляет 36 месяцев с момента ввода в эксплуатацию.

Рекомендации по выбору и монтажу переходных приварных фланцев

Первым шагом при выборе переходного приварного фланца встык является определение точных параметров рабочей среды: давление, температура, химический состав, наличие абразивных частиц. На основании этих данных выбирается марка стали и класс прочности. Важно учитывать не только номинальные значения, но и возможные пиковые нагрузки, особенно для систем с гидроударами.

Далее необходимо определить способ сварки и тип разделки кромок. Для труб толщиной стенки менее 6 мм обычно применяется V-образная разделка, для более толстостенных — U-образная или J-образная. Подготовка кромок должна быть выполнена на заводе-изготовителе, что гарантирует точность геометрии и снижает трудозатраты на монтажной площадке. Перед сваркой обязательно проводится контроль прилегания поверхностей с помощью шаблонов.

При монтаже необходимо обеспечить соосность фланца и трубы. Допустимое смещение осей не должно превышать 0,5 мм на 100 мм диаметра. Затяжка болтов производится динамометрическим ключом в несколько проходов с контролем крутящего момента по паспортным данным. Для ответственных узлов рекомендуется контроль предварительного натяжения с помощью ультразвуковых тензометров. После завершения монтажа проводится гидравлическое испытание давлением, превышающим рабочее в 1,5 раза.

Особое внимание следует уделить антикоррозионной защите фланцевого соединения. Для подземных трубопроводов применяются полимерные покрытия и катодная защита. Для надземных установок достаточно окраски эмалями на эпоксидной основе. При эксплуатации во взрывоопасных зонах необходимо использовать инструмент, не образующий искр при ударе.

Для получения консультации по подбору конкретного типоразмера или разработке технического задания можно обратиться в технический отдел «Цзянинская кузница». Специалисты помогут оптимизировать конструкцию узла под заданные параметры надежности. (咨询热线：176 9623 6479)

Экономическая эффективность и технические преимущества применения

Использование переходных приварных фланцев встык позволяет значительно сократить количество сварных швов в трубопроводной системе. Каждое уменьшение числа стыков снижает риск аварий и повышает общую надежность магистрали. Экономия на монтаже может достигать 40% за счет отказа от дополнительных переходных элементов и сокращения времени сварочных работ. Кроме того, снижение металлоемкости конструкции позволяет уменьшить нагрузку на опоры и фундаменты.

При эксплуатации таких фланцев отмечается снижение гидравлических потерь на 8-12% по сравнению с соединениями, выполненными с использованием сварных переходных колец. Это особенно важно для магистральных нефтепроводов и газопроводов, где каждый процент снижения потерь дает существенную экономию энергоресурсов. Для насосных и компрессорных станций это выражается в снижении потребления электроэнергии до 200 кВт·ч в год на один переход.

Срок службы качественно изготовленного переходного фланца при соблюдении условий эксплуатации составляет не менее 10-15 лет для стандартных условий и до 25 лет для коррозионностойких исполнений. Заводской контроль и применение сертифицированных материалов гарантируют стабильность свойств на протяжении всего периода эксплуатации. Периодическое обслуживание сводится к визуальному осмотру и контролю затяжки болтов при плановых остановках.

В условиях растущих требований к промышленной безопасности переходные фланцы встык соответствуют международным стандартам функциональной безопасности. Они применяются на объектах I категории опасности, где отказ арматуры может привести к тяжелым последствиям. Резерв прочности по разрушающему давлению составляет не менее 4-х кратного запаса, что подтверждено результатами испытаний независимых лабораторий.

Компания «Цзянинская кузница» продолжает совершенствовать технологию производства переходных приварных фланцев встык. Внедряются новые методы термической обработки, повышающие хладостойкость до -70°C, а также разрабатываются исполнения с повышенной коррозионной стойкостью для агрессивных сред с pH менее 3. Проводятся научно-исследовательские работы в области повышения усталостной прочности сварных швов, что позволит расширить область применения данных изделий.

Заказчикам рекомендуется учитывать все факторы при выборе переходных фланцев, включая не только текущие эксплуатационные параметры, но и возможные перспективы модернизации производства. Типизация и унификация узлов существенно упрощают обслуживание и ремонт в будущем. Обращение в «Цзянинская кузница» гарантирует получение изделия, точно соответствующего требованиям технической документации, с полным пакетом сопроводительных документов и заводскими гарантиями. (咨询热线：176 9623 6479)
