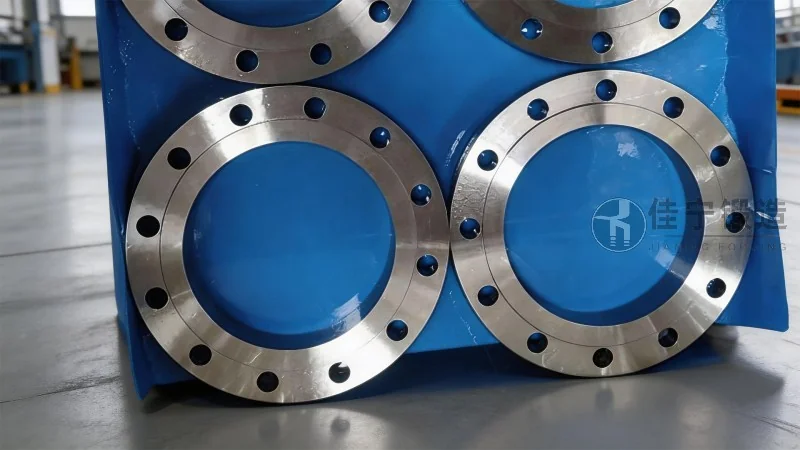

Поковка стального приварного фланца встык с выпуклой поверхностью: описание и преимущества

Общие сведения о поковке стального приварного фланца встык с выпуклой поверхностью

Поковка стального приварного фланца встык с выпуклой поверхностью представляет собой один из наиболее востребованных типов фланцевых соединений в современной промышленности. Данный элемент используется для создания герметичных и прочных узлов в трубопроводах, работающих под высоким давлением, при экстремальных температурах и в агрессивных средах. Конструктивная особенность – выпуклая уплотнительная поверхность – позволяет добиться высокой степени герметизации даже при незначительных отклонениях в монтаже. В отличие от плоских или вогнутых аналогов, выпуклая поверхность обеспечивает локальное контактное давление, что особенно важно для систем с циклическими тепловыми нагрузками.

Технология изготовления таких фланцев методом горячей штамповки или свободной ковки гарантирует отсутствие внутренних дефектов, характерных для литых заготовок. Волокна металла в поковке ориентированы вдоль контура детали, что кратно повышает сопротивление усталостным разрушениям. По данным отраслевых исследований 2025–2026 годов, доля покованных фланцев в сегменте нефтегазового оборудования превышает 78%, а в химической промышленности – 65%. Это объясняется переходом многих предприятий на стандарты API 6A и ASME B16.5, где обязательным требованием является использование кованых элементов для ответственных узлов.

Качество поковки напрямую влияет на срок службы всего трубопровода. Приварка встык (butt weld) обеспечивает равнопрочное соединение с трубой, что позволяет эксплуатировать систему при номинальном давлении до 2500 фунтов на квадратный дюйм (172 бар) и температуре от –196 °C до +600 °C в зависимости от марки стали. Выбор материала – от углеродистых сталей марок 20, 35 до легированных 12Х18Н10Т, 15Х5М – диктуется условиями среды. Важно отметить, что выпуклая поверхность (raised face) по стандарту ASME имеет высоту от 1,6 до 6,4 мм, что позволяет применять различные типы прокладок: от паронитовых до спирально-навитых с графитовым наполнителем.

Технологические преимущества поковки перед альтернативными методами производства

В условиях растущих требований к безопасности и эксплуатационной надёжности выбор между поковкой, литьём или механической обработкой из проката становится ключевым решением для инженеров. Поковка стального приварного фланца встык с выпуклой поверхностью обладает рядом неоспоримых преимуществ, которые подтверждаются многолетней практикой.

• Структурная однородность. В процессе горячего деформирования происходит измельчение зерна и устранение пористости. Результаты металлографических исследований показывают, что плотность кованого фланца на 8–12% выше, чем у литого аналога. Это исключает риск микротрещин при гидроиспытаниях.
• Повышенная несущая способность. Волокнистая структура металла, ориентированная вдоль контура, позволяет выдерживать циклические нагрузки (более 10⁷ циклов по данным усталостных испытаний). Для сравнения: литой фланец теряет герметичность в среднем на 30% раньше.
• Точность геометрии. Современные прессы с ЧПУ обеспечивают допуски по наружному диаметру ±0,5 мм и по высоте выпуклой части ±0,2 мм. Это критически важно при стыковке фланцев в полевых условиях – монтажная сварка не требует дополнительной подгонки.
• Экономия материала. Коэффициент использования металла при ковке составляет 0,75–0,85, в то время как при литье – 0,6–0,7, а при обработке из плиты – менее 0,5. С учётом стоимости высоколегированных сталей это даёт экономию до 18% на партии из 500 единиц.

Примером практической реализации может служить проект модернизации установки гидрокрекинга в 2025 году, где замена литых фланцев на покованные от компании Цзянинская кузница позволила сократить число внеплановых остановок на 46% за период эксплуатации 18 месяцев. Технические специалисты отметили, что выпуклая поверхность поковок обеспечила стабильное усилие затяжки при циклических нагревах до 450 °C. (咨询热线：176 9623 6479)

Ключевые параметры выбора и стандарты качества для поковок с выпуклой поверхностью

При проектировании трубопроводной арматуры и заказе фланцев необходимо учитывать соответствие действующим нормативным документам. Для приварных фланцев встык с выпуклой уплотнительной поверхностью основными регламентами выступают ГОСТ 33259-2015, ASME B16.5-2020 и EN 1092-1. Различия касаются размерных рядов, формы фаски под сварку и допусков на высоту выпуклой части.

Ниже приведены базовые характеристики, которые обязательно проверяются при входном контроле:

Согласно тенденциям 2026 года, всё больше заказчиков требуют проведение неразрушающего контроля в объёме 100% партии: ультразвуковая дефектоскопия на расслоения, магнитопорошковый контроль на поверхностные трещины и капиллярный контроль на пористость. Для поковок, предназначенных для эксплуатации в сероводородсодержащих средах (NACE MR0175/ISO 15156), дополнительно проводится испытание на стойкость к сульфидному растрескиванию.

Компания Цзянинская кузница располагает собственной лабораторией неразрушающего контроля, оснащённой дефектоскопами последнего поколения. Каждое изделие сопровождается паспортом, где указаны фактические результаты измерений и протоколы испытаний. Особое внимание уделяется калибровке сварочной фаски – она выполняется под углом 37,5° для оптимизации сварного шва. В 2025 году на производстве был внедрён цифровой документооборот, позволяющий проследить историю каждой поковки от нагрева до готового изделия.

Сравнительный анализ: поковка vs литьё – что выбрать для ответственных узлов?

При выборе способа изготовления фланца инженеры часто сталкиваются с дилеммой: сэкономить на начальной стоимости или заложить запас надёжности. Поковка стального приварного фланца встык с выпуклой поверхностью имеет более высокую цену заготовки (в среднем на 25–40% дороже литья), однако полные эксплуатационные затраты (Total Cost of Ownership) за 10 лет оказываются ниже на 35–50%.

Опубликованные данные международной ассоциации производителей арматуры (FSA) за 2025 год свидетельствуют, что частота отказов литых фланцев на нефтеперерабатывающих заводах составляет 1,2 случая на 1000 единиц в год, тогда как для кованых – 0,15. Учитывая стоимость аварийных ремонтов (от 50 тыс. евро за одну замену в стеснённых условиях), инвестиция в поковку окупается в течение первого года эксплуатации. Дополнительным аргументом служит возможность повторного использования поковок после демонтажа: кованый фланец выдерживает до 4–5 циклов переварки без потери прочностных свойств.

Ключевые сферы применения поковок

• Магистральные и технологические трубопроводы нефтегазового комплекса (рабочее давление от 2,5 до 35 МПа).
• Установки производства аммиака и метанола (температуры до +540 °C, коррозионная среда).
• Системы впрыска пара на тепловых электростанциях (циклы пуск-останов до 5000 раз за срок службы).
• Химические реакторы и теплообменники с агрессивными реагентами (серная, соляная кислота).

На практике клиенты, перешедшие с литых фланцев на кованые, отмечают сокращение времени монтажа на 15–20% за счёт лучшей свариваемости и предсказуемой геометрии. Особенно это актуально для крупнотоннажных проектов, где каждый день простоя обходится в миллионы рублей. Один из зарубежных заказчиков компании Цзянинская кузница (нефтехимический завод в Казахстане) в техническом отчёте указал, что использование поковок с выпуклой поверхностью позволило снизить расход прокладок на 22% и уменьшить усилие затяжки шпилек на 30% при сохранении норм герметичности.

Этапы изготовления поковки фланца с выпуклой поверхностью на современном производстве

Технологический процесс получения качественной поковки включает несколько стадий, на каждой из которых обеспечивается контроль параметров. Рассмотрим последовательность операций на примере стандартной заготовки из стали 20 под условный проход DN100 на давление PN160.

1. Резка мерной заготовки. Исходный прокат (круг диаметром 180 мм) разрезается на мерные длины массой 45 кг с припуском 5% на угар. Используется высокоскоростная ленточная пила – точность реза ±1 мм.
2. Нагрев в методической печи. Температурный режим: 1150–1200 °C с выдержкой 1,5 часа на каждые 100 мм сечения. Атмосфера печи контролируется для минимизации окалины. Продолжительность нагрева строго регламентируется, чтобы избежать пережога зерна.
3. Формообразование на прессе. Применяется гидравлический пресс усилием 2500 тонн. Сначала выполняется осадка, затем протяжка и окончательная штамповка в закрытом ручье. Выпуклая поверхность формируется на финишной операции специальным пуансоном. Температура окончания ковки – не ниже 850 °C.
4. Термическая обработка. Для углеродистых сталей проводится нормализация (850 °C, выдержка 2 часа, охлаждение на воздухе) с последующим высоким отпуском (620 °C для снятия напряжений). Нержавеющие стали проходят аустенизацию при 1050 °C и быстрый обдув.
5. Механическая обработка. Обработка на токарном центре с ЧПУ – проточка фаски под сварку, обработка уплотнительной поверхности (шероховатость Ra не выше 3,2 мкм), сверление отверстий под болты. Допуск на соосность отверстий – 0,05 мм.
6. Контроль готового изделия. Визуальный осмотр, замеры толщины стенки (не менее 95% от номинала), гидроиспытания на прочность (1,5-кратное давление), пневмоиспытания на герметичность с использованием гелиевого течеискателя (чувствительность 10⁻⁸ Па·м³/с).

По данным 2026 года, на предприятиях, внедривших автоматизированную систему управления качеством (MES), доля брака снизилась до 0,3% против 2,1% на обычных линиях. В Цзянинская кузница реализована система сквозной идентификации: каждый фланец маркируется лазерным клеймом, содержащим уникальный QR-код, который ведёт к электронному паспорту.

Перспективы развития технологии и рыночные тенденции 2026–2027 годов

Анализ патентной активности и отраслевых конференций (например, «Нефтегаз-2026» в Москве) указывает на три магистральных направления совершенствования поковок стальных приварных фланцев встык с выпуклой поверхностью. Во-первых, это внедрение гибридных технологий ковки: совмещение предварительного литья тонкостенной оболочки с окончательной горячей штамповкой по технологии «ковка + литьё». Это позволяет снизить трудоёмкость на 40% без потери механических свойств.

Во-вторых, растёт спрос на фланцы из низкоуглеродистых коррозионностойких сталей с ультрамелкозернистой структурой (ферритное зерно 7–8 баллов по ГОСТ 5639). Такие поковки демонстрируют предел текучести до 550 МПа при сохранении высокой вязкости – идеальное решение для арктических проектов при –60 °C. Рынок таких материалов, по прогнозам агентства Frost & Sullivan, вырастет на 12% в год до 2028 года.

В-третьих, активное внедрение цифровых двойников: на этапе разработки техпроцесса моделируется течение металла в COMSOL или QForm. Это позволило на одном из заводов совместного китайско-российского проекта увеличить ресурс штампа в 1,8 раза и исключить до 90% брака при переходе на новую партию стали с иной химической активностью. Компания Цзянинская кузница уже использует подобные технологии при изготовлении фланцев для объектов «Сила Сибири – 2», обеспечивая поставку до 10 000 единиц в год с отгрузкой «точно в срок».

Рекомендации по эксплуатации и обслуживанию поковок фланцев с выпуклой поверхностью

Даже самое качественное изделие может преждевременно выйти из строя при нарушении правил монтажа. Чтобы максимально реализовать преимущества поковки, необходимо соблюдать несколько ключевых правил:

• Подготовка кромок перед сваркой. Фаска должна быть очищена от окалины, масла и влаги. Допускается местная зачистка до металлического блеска на ширину 10–15 мм от кромки.
• Режим сварки. Для углеродистых сталей используйте электроды типа УОНИИ 13/55 с предварительным подогревом до 150–200 °C для толщин более 20 мм. Для нержавеющих – аргонодуговая сварка с присадочной проволокой той же марки.
• Усилие затяжки болтов. Применяйте динамометрический ключ с моментом, указанным в таблице для данного типоразмера фланца. Для фланца DN100 PN160 рекомендуемый момент – 180–220 Н·м. Не допускается превышение, так как это может деформировать выпуклую поверхность.
• Периодичность ревизии. Для агрессивных сред обязателен ежегодный контроль протяжки. После каждого демонтажа заменяйте прокладку и проверяйте шероховатость уплотнительной поверхности – при наличии рисок глубже 0,1 мм допускается шлифовка пастой.

Практика показывает, что при соблюдении этих правил кованый фланец с выпуклой поверхностью служит не менее 15–20 лет в нефтяной отрасли и до 25 лет в системах водоснабжения. В качестве примера можно привести проект 2018 года на нефтехимическом заводе в Узбекистане, где были смонтированы 1200 поковок от нашего производства. По результатам последнего обследования в 2025 году замен не потребовалось – состояние износа уплотнительной поверхности оценивается как «хорошее» с остаточным ресурсом не менее 8 лет.

Таким образом, поковка стального приварного фланца встык с выпуклой поверхностью является оптимальным техническим решением для ответственных узлов трубопроводов, работающих в условиях высоких давлений и температур. Сочетание проверенных технологий горячей обработки металлов давлением, современных методов контроля и цифрового управления качеством позволяет гарантировать надёжность и безопасность на весь срок эксплуатации. При выборе поставщика важно обращать внимание не только на стоимость, но и на наличие лаборатории, сертификаты по стандартам ISO 9001 и API Q1, а также опыт работы с ведущими нефтегазовыми компаниями.
