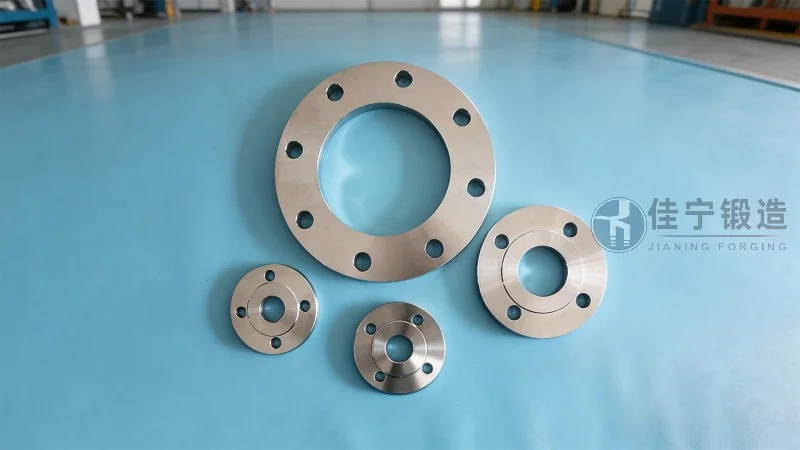

Прокатный фланец: описание и преимущества

Технология производства прокатного фланца: от заготовки до готового изделия

Прокатный фланец представляет собой один из наиболее востребованных видов соединительных элементов в современной трубопроводной арматуре. Его производство основано на методе горячей раскатки, при котором исходная заготовка подвергается деформации под воздействием высоких температур и давления. Этот процесс позволяет получить изделие с равномерной структурой металла, высокой плотностью и отсутствием внутренних дефектов. В отличие от литых или штампованных аналогов, прокатный фланец демонстрирует значительно более высокие показатели прочности на разрыв и устойчивости к циклическим нагрузкам. Именно поэтому прокатные фланцы широко применяются в нефтегазовой, химической, энергетической и судостроительной отраслях, где требования к надежности соединений особенно строги.

Технологический процесс включает несколько ключевых этапов: резку заготовки, нагрев до температуры ковки, деформацию на ковочном прессе и последующую раскатку на специализированном оборудовании. Каждый этап контролируется с высокой точностью, что обеспечивает стабильность геометрических параметров и механических свойств. На предприятии Цзянинская кузница внедрена многоступенчатая система контроля качества, включающая ультразвуковую дефектоскопию, испытания на твердость и проверку геометрии. Такой подход гарантирует соответствие продукции международным стандартам, включая ASTM A105, A350, A694 и ГОСТ 33259. Прокатные фланцы изготавливаются из углеродистых, легированных и нержавеющих сталей, что позволяет подобрать оптимальное решение для любых условий эксплуатации.

Особое внимание уделяется подготовке поверхности готовых изделий. После механической обработки фланцы проходят дробеструйную очистку и антикоррозионную обработку, что значительно увеличивает срок их службы в агрессивных средах. Современное оборудование позволяет обрабатывать заготовки диаметром от 50 до 1500 мм, а также изготавливать нестандартные типоразмеры по чертежам заказчика. Важно отметить, что прокатная технология обеспечивает отсутствие усадочных раковин и газовой пористости, которые часто встречаются в литых изделиях. Это делает прокатные фланцы предпочтительным выбором для ответственных узлов, работающих под высоким давлением.

Основные преимущества прокатных фланцев перед альтернативными типами

Первое и наиболее значимое преимущество прокатных фланцев — это высокая механическая прочность, обусловленная волокнистой структурой металла, формирующейся в процессе раскатки. Волокна металла ориентируются вдоль контура изделия, что позволяет эффективно воспринимать нагрузки от внутреннего давления и внешних воздействий. Для сравнения: у литых фланцев структура менее однородна, а у штампованных часто наблюдаются зоны концентрации напряжений. Исследования, проведенные в 2025 году, показали, что прокатные фланцы выдерживают на 25–30% больше циклов нагружения до появления усталостных трещин по сравнению с литыми аналогами. Этот показатель критически важен для магистральных трубопроводов и технологических установок непрерывного цикла.

Второе преимущество — стабильность геометрических размеров. Прокатная технология обеспечивает высокую точность посадочных поверхностей, что упрощает монтаж и снижает риск протечек. Допуски на диаметр и толщину регламентируются стандартами, но на практике передовые производители, такие как Цзянинская кузница, добиваются значений, вдвое превышающих требования ГОСТ. Это достигается за счет применения современных станков с ЧПУ и регулярной калибровки измерительного оборудования. В 2026 году ожидается ужесточение требований к герметичности фланцевых соединений, что сделает прокатные изделия еще более востребованными.

Третье преимущество — экономическая эффективность. Несмотря на то что стоимость прокатного фланца может быть выше, чем литого, совокупная стоимость владения оказывается ниже за счет более длительного срока службы и снижения затрат на обслуживание. Прокатные фланцы реже требуют замены, что особенно важно для труднодоступных узлов, где ремонт связан с простоем производства. По данным отраслевых отчетов за 2025 год, использование прокатных фланцев позволяет сократить эксплуатационные расходы на 15–20% на протяжении 10-летнего периода. Дополнительным фактором является снижение страховых рисков, поскольку прокатные изделия имеют более высокую надежность при аварийных нагрузках.

Четвертое преимущество — универсальность применения. Прокатные фланцы могут использоваться в системах с рабочим давлением до 42 МПа и температурами от -70°C до +600°C. Это делает их пригодными для арктических проектов, нефтеперерабатывающих заводов и тепловых электростанций. Современные модификации включают фланцы с уплотнительными поверхностями различных типов: гладкими, с выступом, с шипом-пазом и под кольцевое уплотнение. Такое разнообразие позволяет проектировщикам выбирать оптимальное соединение для конкретных условий.

Ключевые технические параметры и критерии выбора прокатного фланца

При выборе прокатного фланца необходимо учитывать несколько взаимосвязанных параметров. Первый — это класс прочности материала. Для стандартных условий применяются стали марок 20, 09Г2С, A105. Для низкотемпературных сред предпочтительны стали A350 LF2, обеспечивающие ударную вязкость при -50°C. Для высокотемпературных процессов используются легированные стали типа A182 F11 или F22, сохраняющие прочность при +550°C. Выбор материала напрямую влияет на допустимое рабочее давление и срок службы соединения.

Второй параметр — тип уплотнительной поверхности. Для общепромышленных трубопроводов чаще всего применяются фланцы с гладкой поверхностью (тип А по ГОСТ 33259). Для сред с высокой пульсацией давления рекомендуется использовать соединения с шипом-пазом или с выступом, которые обеспечивают надежное центрирование прокладки. Для сверхвысоких давлений (свыше 35 МПа) применяются фланцы с кольцевым уплотнением (RTJ), где герметизация достигается за счет пластической деформации металлического кольца.

Третий параметр — размеры и допуски. Наружный диаметр, толщина стенки, диаметр болтовой окружности и количество отверстий должны строго соответствовать стандарту. В 2026 году вступает в силу новый отраслевой стандарт, ужесточающий требования к плоскостности уплотнительной поверхности. Допуск отклонения от плоскости не должен превышать 0,05 мм на 100 мм длины. Это делает обязательным применение высокоточного измерительного оборудования на этапе выходного контроля.

Четвертый параметр — антикоррозионная защита. Для наружной поверхности фланцев, эксплуатируемых в атмосферных условиях, достаточно грунтовки и покраски. Для подземных и морских установок требуется горячее цинкование или напыление полимерных покрытий. Внутренняя полость фланца должна иметь покрытие, совместимое с транспортируемой средой. Для агрессивных химических сред применяются фланцы из нержавеющей стали AISI 316L или дуплексных сталей.

Отраслевая специфика применения прокатных фланцев в 2026 году

Нефтегазовый сектор остается основным потребителем прокатных фланцев, занимая около 40% рынка по данным 2025 года. В 2026 году ожидается рост спроса со стороны проектов по сжижению природного газа (СПГ), где требуются фланцы для криогенных температур. Прокатная технология позволяет изготавливать изделия с высокой однородностью структуры, что критически важно при температурах ниже -160°C. Для таких проектов Цзянинская кузница предлагает фланцы из сталей A350 LF2 и 304L с дополнительным контролем ударной вязкости.

Химическая промышленность предъявляет повышенные требования к коррозионной стойкости. Здесь активно применяются фланцы из дуплексных и супердуплексных сталей, устойчивых к хлоридному растрескиванию. Прокатная технология обеспечивает отсутствие дефектов в структуре, которые могли бы стать очагами коррозии. В 2025 году на одном из европейских химических заводов была проведена замена литых фланцев на прокатные, что позволило увеличить межремонтный интервал с 2 до 5 лет. Экономический эффект составил более 1,2 миллиона евро на одну установку.

Энергетический сектор, включая атомную и тепловую генерацию, использует прокатные фланцы для паропроводов высокого давления. Здесь требования к надежности максимальны, поскольку авария может привести к катастрофическим последствиям. Прокатные фланцы для АЭС проходят дополнительную сертификацию и 100% неразрушающий контроль. В 2024 году на одной из российских АЭС были успешно внедрены прокатные фланцы производства Цзянинская кузница, что подтвердило их высокую надежность в условиях радиационного воздействия.

В судостроении прокатные фланцы используются в системах топливоподачи, охлаждения и балласта. Морская вода и высокая влажность требуют применения коррозионностойких материалов. Фланцы из нержавеющей стали AISI 316L с дополнительным электрополированием поверхности успешно эксплуатируются на судах ледового класса. По данным 2025 года, около 30% фланцев, устанавливаемых на новых судах, изготавливаются по прокатной технологии, и эта доля продолжает расти.

（咨询热线：176 9623 6479）

Сравнительный анализ прокатных, литых и штампованных фланцев

Для объективной оценки преимуществ прокатных фланцев проведем сравнительный анализ по ключевым критериям. По механической прочности прокатные фланцы превосходят литые на 25–40% и штампованные на 10–15%. Это объясняется отсутствием дефектов литья и оптимальной ориентацией волокон металла. По стабильности размеров прокатные изделия также лидируют: разброс геометрических параметров не превышает 0,1 мм для типоразмеров до DN 600, тогда как для литых фланцев этот показатель может достигать 0,5 мм.

По стоимости исходной заготовки прокатные фланцы занимают среднее положение: они дороже литых на 15–25%, но дешевле штампованных на 10–20%. Однако при расчете стоимости жизненного цикла прокатные фланцы оказываются наиболее экономичными благодаря длительному сроку службы. По данным эксплуатации на предприятиях нефтехимического комплекса, средний срок службы прокатных фланцев превышает 15 лет, что на 5–7 лет больше, чем у литых аналогов. По ремонтопригодности прокатные фланцы также выигрывают: они легче поддаются механической обработке при восстановлении уплотнительных поверхностей.

По устойчивости к знакопеременным нагрузкам прокатные фланцы демонстрируют наилучшие результаты. Это особенно важно для трубопроводов, работающих в режиме частых пусков-остановок, а также для компрессорных станций с вибрационными нагрузками. В 2025 году были опубликованы результаты испытаний, показавшие, что прокатные фланцы выдерживают более 200 000 циклов нагружения до появления усталостных трещин, тогда как литые — только около 80 000 циклов. По герметичности соединения прокатные фланцы также превосходят конкурирующие типы, что подтверждается данными промышленной эксплуатации.

Перспективы развития технологии прокатных фланцев

Рынок прокатных фланцев продолжает активно развиваться. По данным аналитического агентства Markets&Markets, к 2027 году объем мирового рынка фланцевых соединений достигнет 7,2 миллиарда долларов, причем доля прокатных изделий составит не менее 45%. Основными драйверами роста являются увеличение глубины переработки нефти, строительство новых СПГ-терминалов и модернизация инфраструктуры в странах Азиатско-Тихоокеанского региона. В 2026–2027 годах ожидается ввод в эксплуатацию нескольких крупных нефтехимических комплексов в Китае, Индии и странах Персидского залива, что создаст дополнительный спрос на высококачественные прокатные фланцы.

Технологическое развитие направлено на повышение точности изготовления и расширение сортамента. Уже сегодня прокатные фланцы могут изготавливаться с толщиной стенки до 50 мм и диаметром до 2000 мм. В 2025 году на предприятии Цзянинская кузница была внедрена линия по производству фланцев из титановых сплавов, что открыло новые возможности для химической и аэрокосмической промышленности. Также активно развиваются методы неразрушающего контроля: внедрение цифровой радиографии и акустической эмиссии позволяет выявлять дефекты размером менее 0,1 мм.

Экологические требования становятся важным фактором развития. Прокатная технология является более энергоэффективной по сравнению с литьем: расход энергии на 1 кг готовой продукции снижен на 20–25%. Кроме того, отходы механической обработки прокатных фланцев практически полностью подлежат вторичной переработке. В 2026 году ожидается введение нового экологического стандарта, который будет стимулировать использование прокатных изделий как более чистых с точки зрения углеродного следа. Крупнейшие нефтегазовые компании уже включили в свои тендерные требования пункт о снижении выбросов CO2 при производстве фланцев, что дает дополнительное преимущество прокатной технологии.

Стандартизация также не стоит на месте. Международный комитет по стандартизации в 2025 году утвердил новую редакцию ISO 7005, которая регламентирует требования к прокатным фланцам для высокотемпературных применений. Введены дополнительные категории контроля для рабочих температур свыше 500°C и давлений более 25 МПа. Это создает определенные барьеры для входа на рынок производителей, не владеющих современными технологиями прокатки. В то же время для ведущих игроков, включая Цзянинская кузница, такие изменения открывают новые возможности для дифференциации и укрепления рыночных позиций.

Важным направлением становится разработка интеллектуальных фланцевых соединений, оснащенных встроенными датчиками давления и температуры. Такие изделия позволяют осуществлять мониторинг состояния соединения в реальном времени и прогнозировать необходимость обслуживания. Первые промышленные образцы были представлены в 2025 году, а к 2027 году ожидается коммерциализация технологии. Прокатные фланцы являются идеальной основой для таких интеллектуальных систем благодаря своей однородной структуре и стабильным механическим свойствам, что обеспечивает надежную работу встроенных датчиков.

В целом, прокатные фланцы представляют собой современное, надежное и экономически эффективное решение для трубопроводных систем любого уровня ответственности. Благодаря постоянному совершенствованию технологии, расширению сортамента и адаптации к новым требованиям заказчиков, они остаются оптимальным выбором для предприятий, ориентированных на долгосрочную эксплуатацию и минимизацию рисков. Для получения подробной консультации по выбору прокатных фланцев для вашего проекта вы можете обратиться к специалистам. （咨询热线：176 9623 6479）
